【智嵌物联，让连接更稳定】

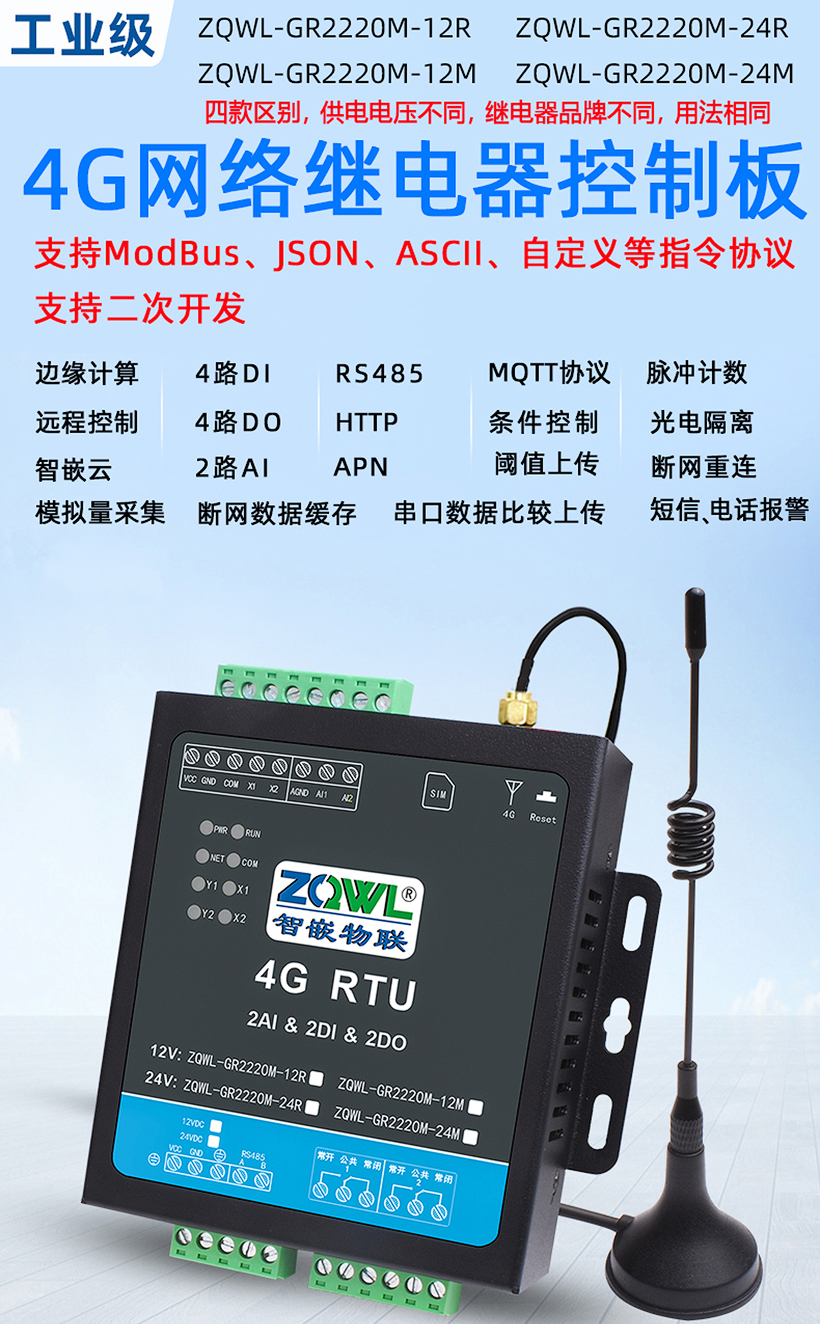

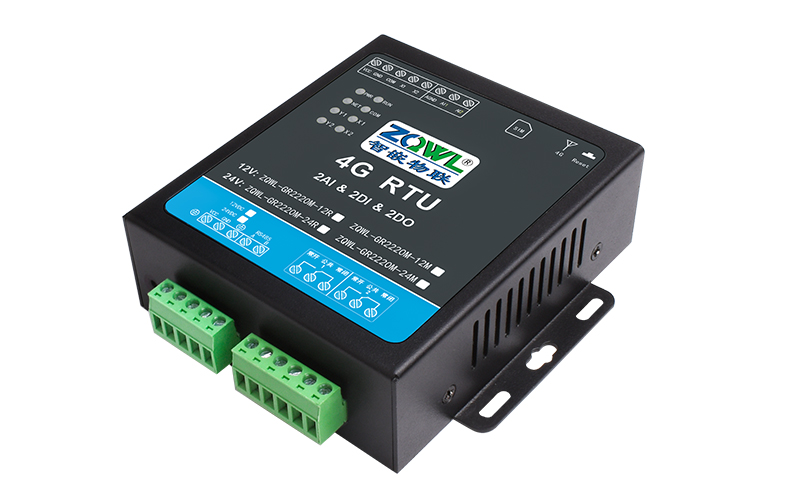

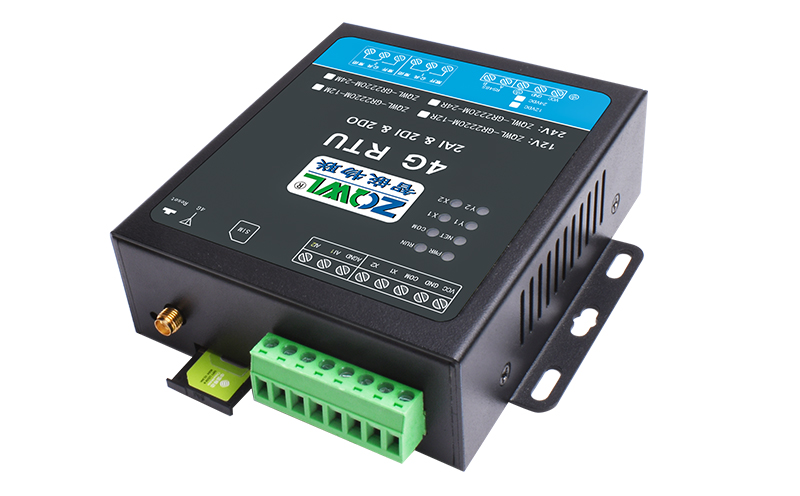

4G网络继电器控制板 ZQWL-GR2220M

智嵌物联自主研发的 ZQWL-GR2220M，是一款基于电信、联通、移动全网通网络的 4G 网络 IO 控制设备，用户可以轻松实现远程控制、远程检测的目的。设备同时具有 4G DTU 的功能，快速实现串口数据与 4G 网络数据的透明传输，让用户的设备轻松实现与 Internet 的无线连接。本设备网络覆盖范围广，有 4G 信号的地方就能使用，组网安装方便，广泛应用于机房监控、环境监控、智能交通、道闸控制、智能快递柜等行业。

继电器控制板 (1).jpg

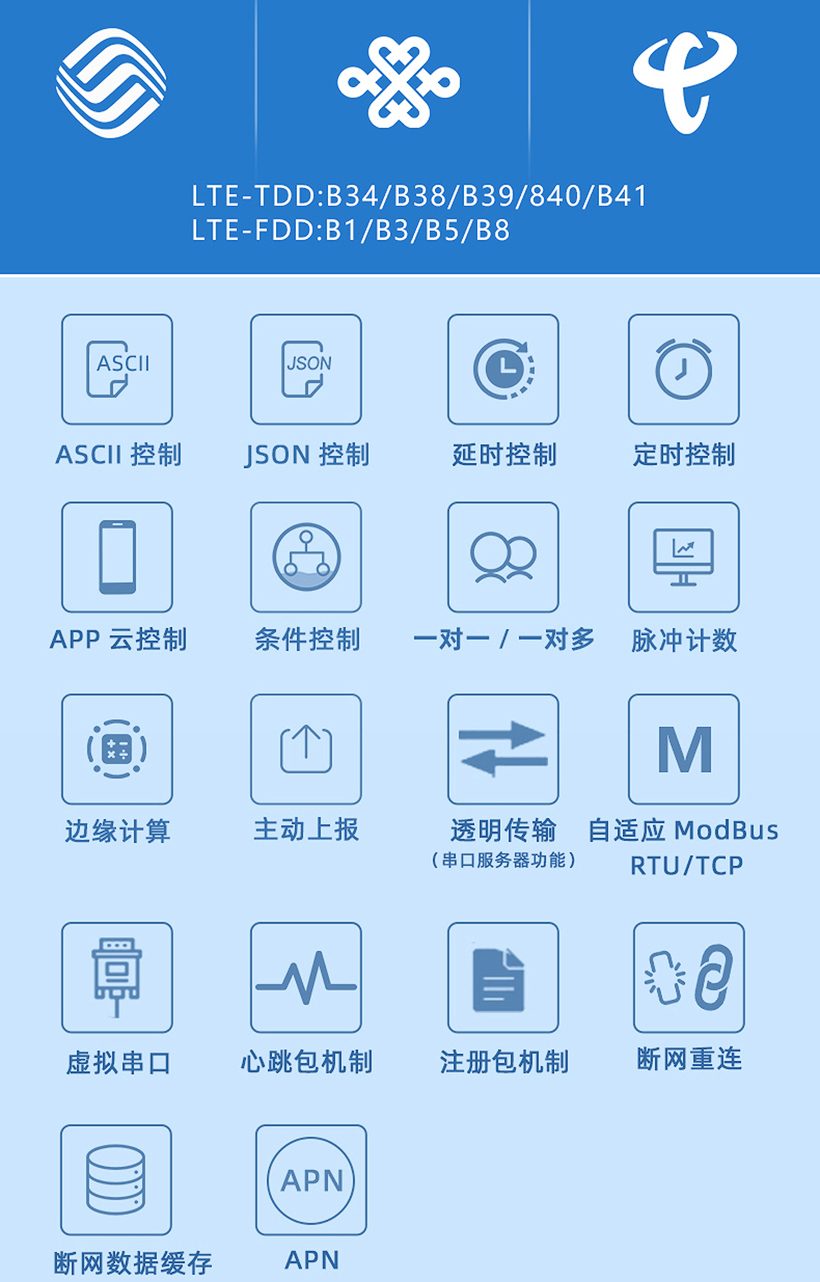

支持频段

继电器控制板 (2).jpg

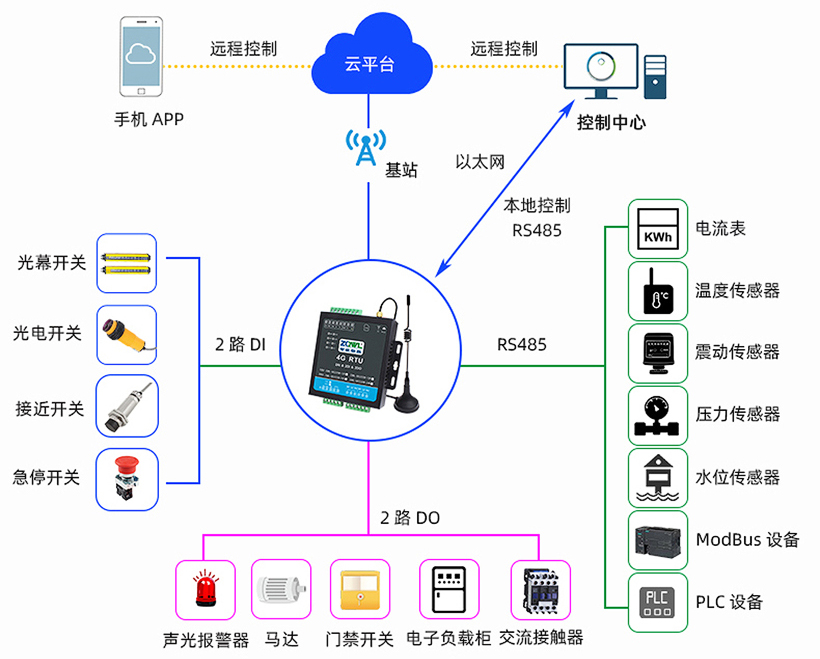

基本功能

继电器控制板 (3).jpg

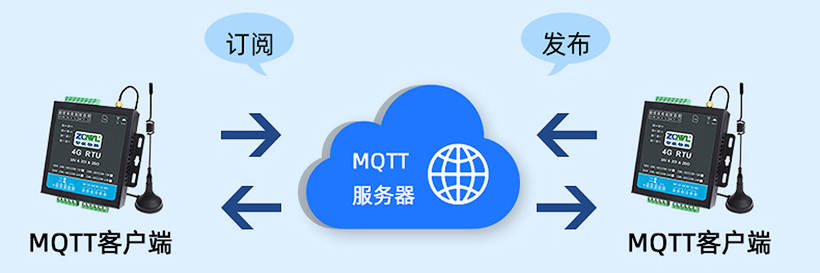

MQTT协议

ZQWL-GR2220M-12R 支持MQTT协议，可通过订阅发布获取数据，支持MQTT连接智嵌云、阿里云。

继电器控制板 (4).jpg

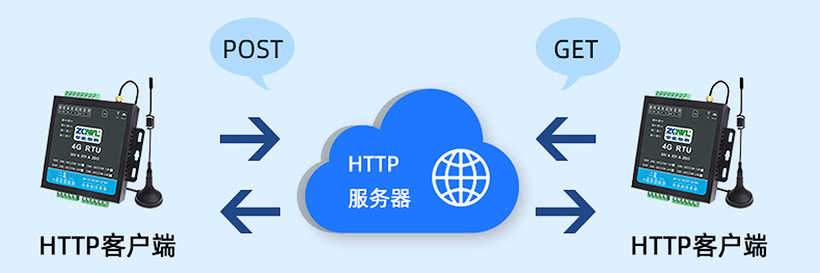

HTTP服务器

用户的终端设备，可以通过本设备发送请求数据到指定的HTTP服务器，然后设备接收来自HTTP服务器的数据，对数据进行解析并将结果发至串口设备。

继电器控制板 (5).jpg

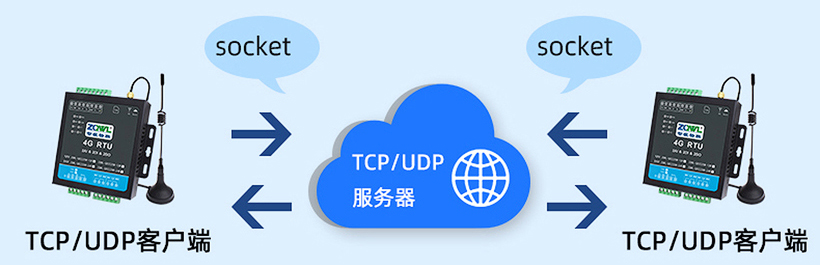

TCP/UDP服务器

设备支持同时连接2个TCP/UDP服务器，可设置服务器IP和端口号。

继电器控制板 (6).jpg

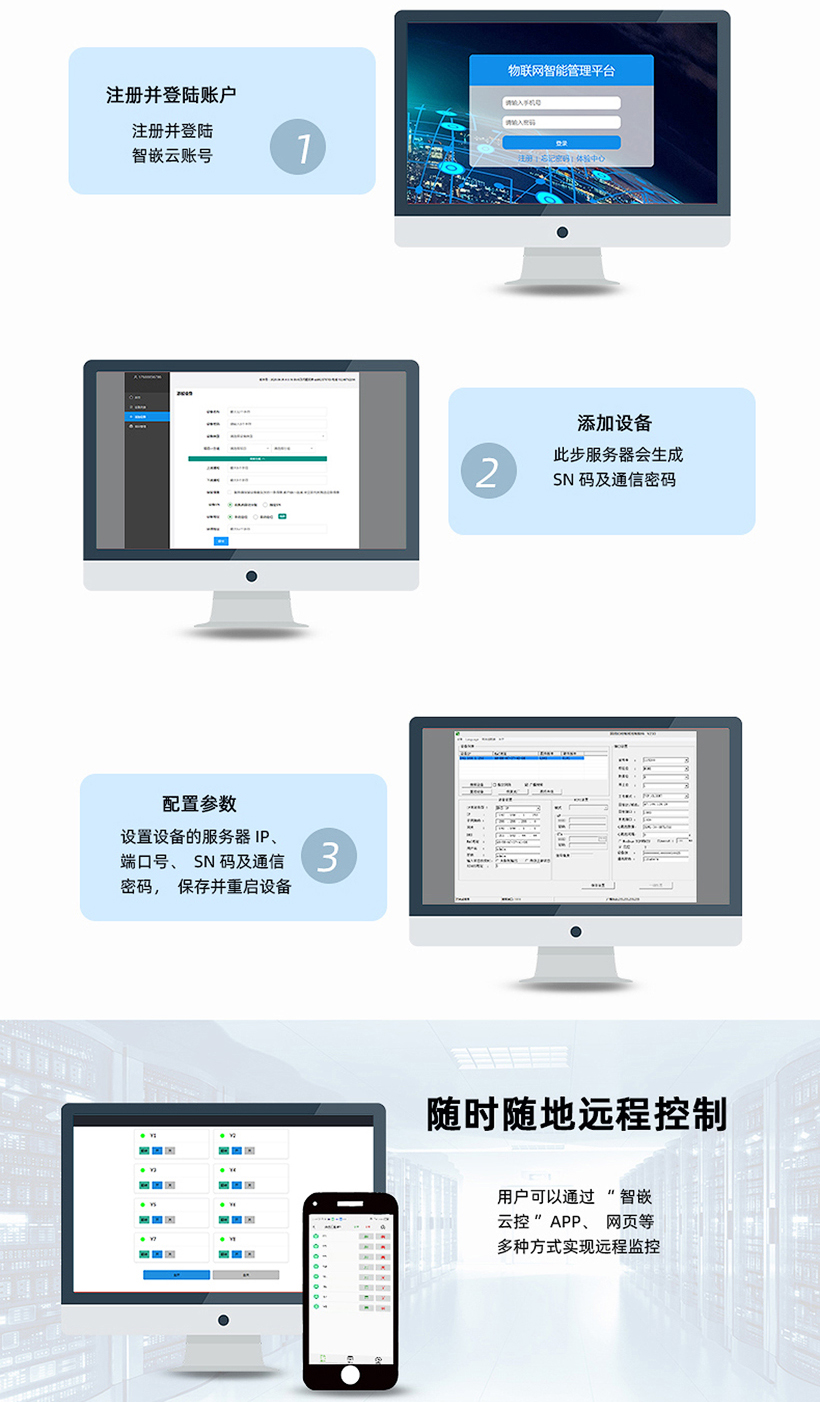

随时随地远程控制

云版本设备支持接入智嵌云，支持“智嵌云控”APP随时随地监控设备状态

继电器控制板 (7).jpg

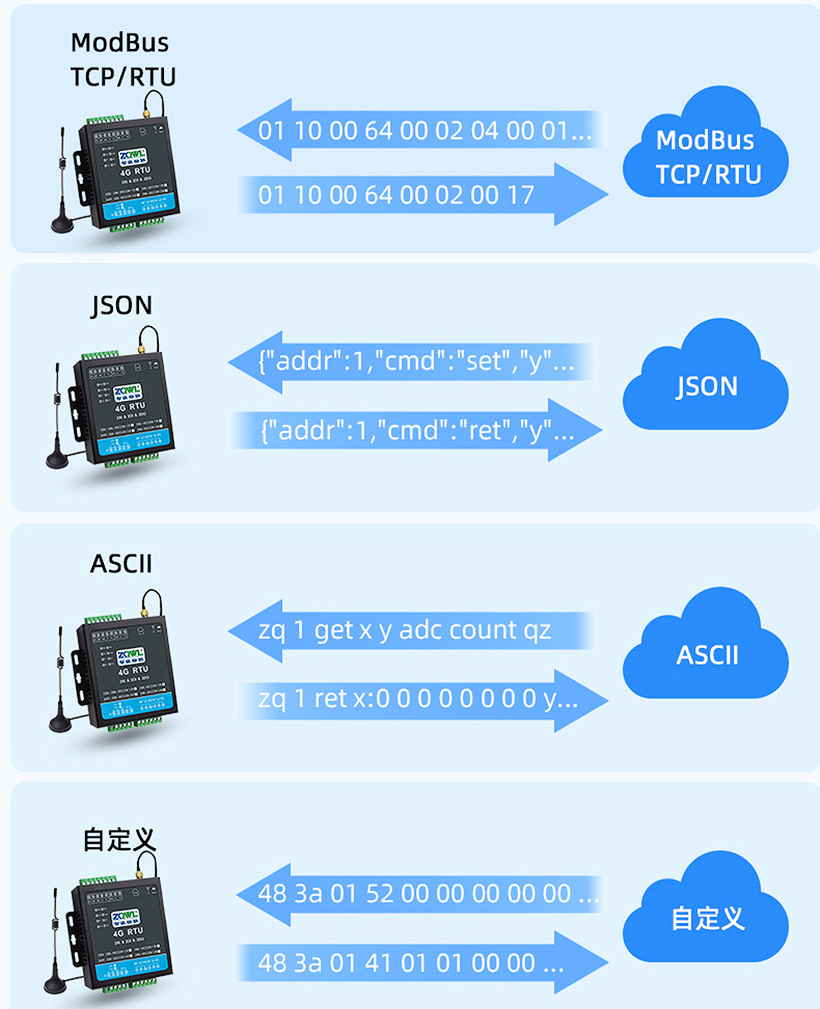

控制协议

支持ModBuS、JSON、ASCIl、自定义等指令协议

继电器控制板 (8).jpg

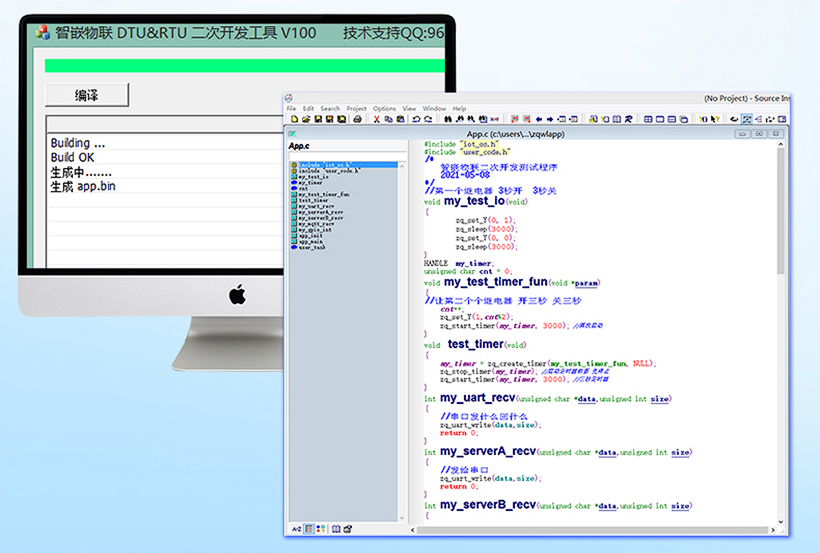

支持二次开发

提供丰富的SDK函数库，用户无需关心内部复杂的联网机制，即可实现设备的远程控制；控制指令协议全部开放，方便用户按照项目需求设计相应的控制逻辑。

继电器控制板 (9).jpg

边缘计算

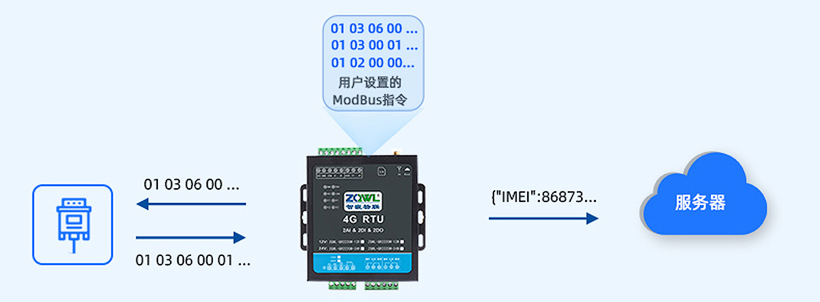

ModBus主动轮询

按用户设置的指令主动轮询RS485设备，并可将ModBusRTU格式转换成JSON格式上传到服务器

继电器控制板 (10).jpg

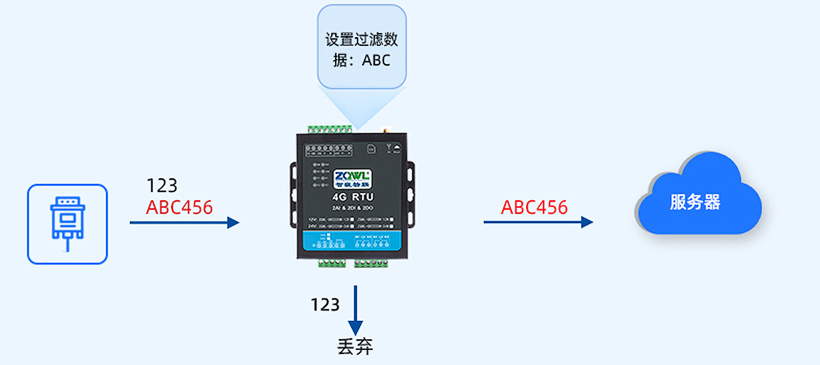

串口数据过滤

当串口上的数据头和用户设定的过滤数据一致时，设备才会将数据转发到网络上，否则数据不转发。

继电器控制板 (11).jpg

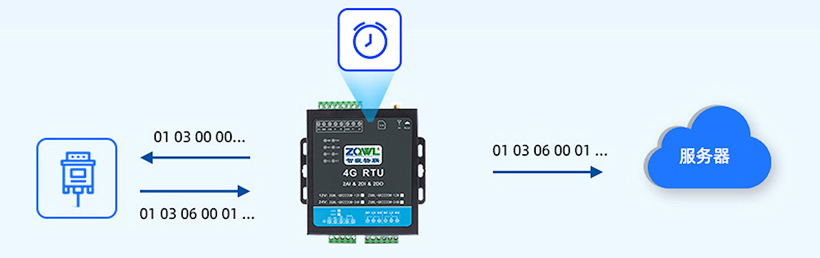

定时给串口发数据

设备会按照用户设置好的时间间隔，主动将数据发送给用户的串口设备。

继电器控制板 (12).jpg

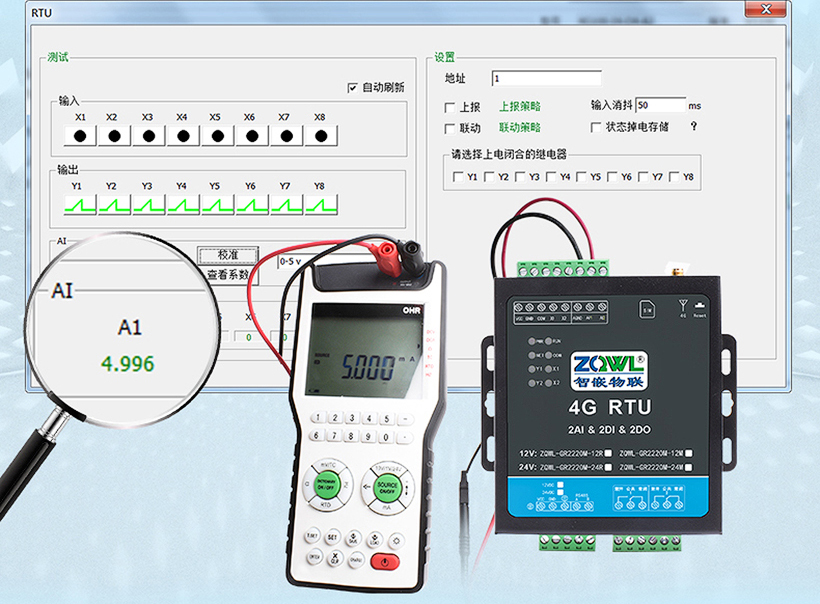

模拟量采集

兼容0~5V、0~10V、0~20mA三种档位的模拟量测量，可通过设备背面的拨拔码开关选择量程，测量精度0.5%@FS

继电器控制板 (13).jpg

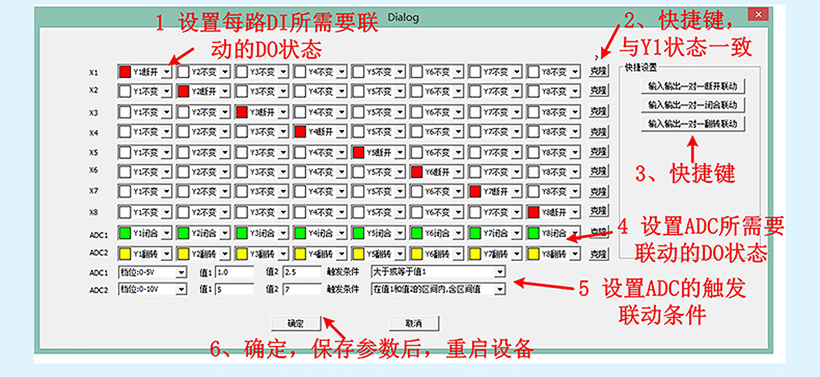

条件控制

支持用户自主设置触发DO输出变化的条件，使设备使用起来更加灵活，能应用于更多场景。DI联动DO可设置正向跟随、反向跟随、点动控制AI联动DO可设置“大于”、“小于”、“区间内”、“区间外"

继电器控制板 (14).jpg

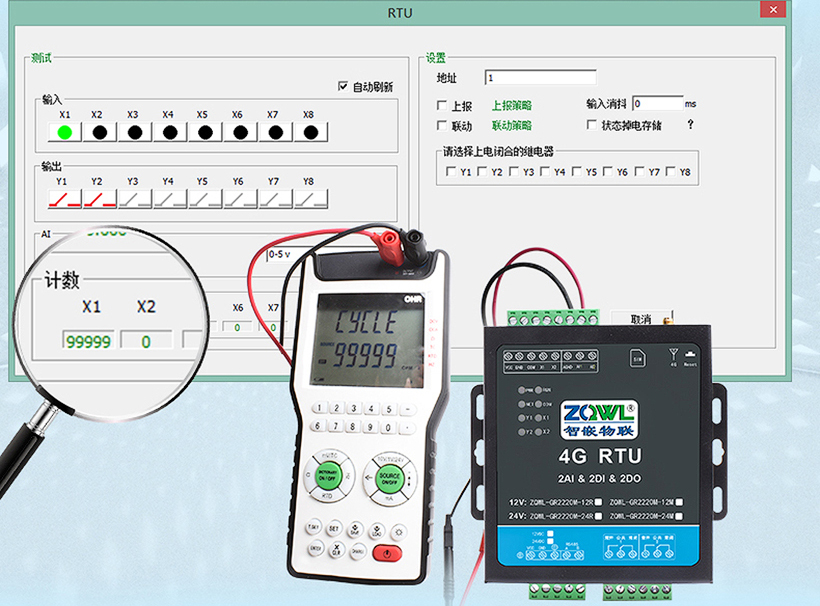

脉冲计数

检测设备每路DI输入信号的上升沿，每检测到一个上升沿信号，计数加1。可通过命令清零计数。

继电器控制板 (15).jpg

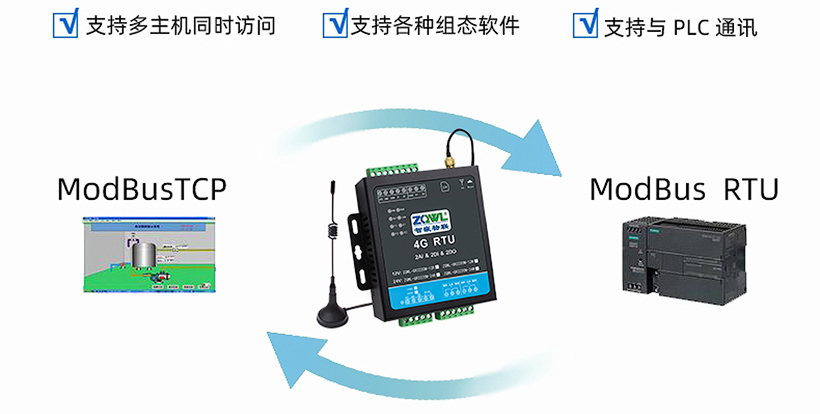

ModBus 网关功能

出厂默认“透传模式；需要ModBus功能，配置开启即可

继电器控制板 (16).jpg

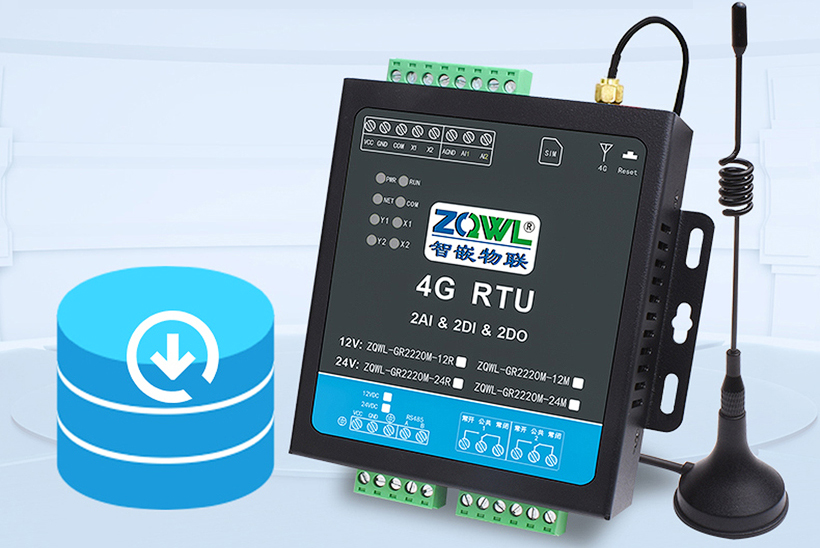

断网数据缓存

当设备断网后，设备可将串口发来的数据缓存起来，等网络正常后，按照用户设置的时间间隔将设备断网期间缓存的数据，上传给服务器。设备支持100KB数据缓存，当超过缓存空间时，设备会覆盖最早的数据，循环记录。

继电器控制板 (17).jpg

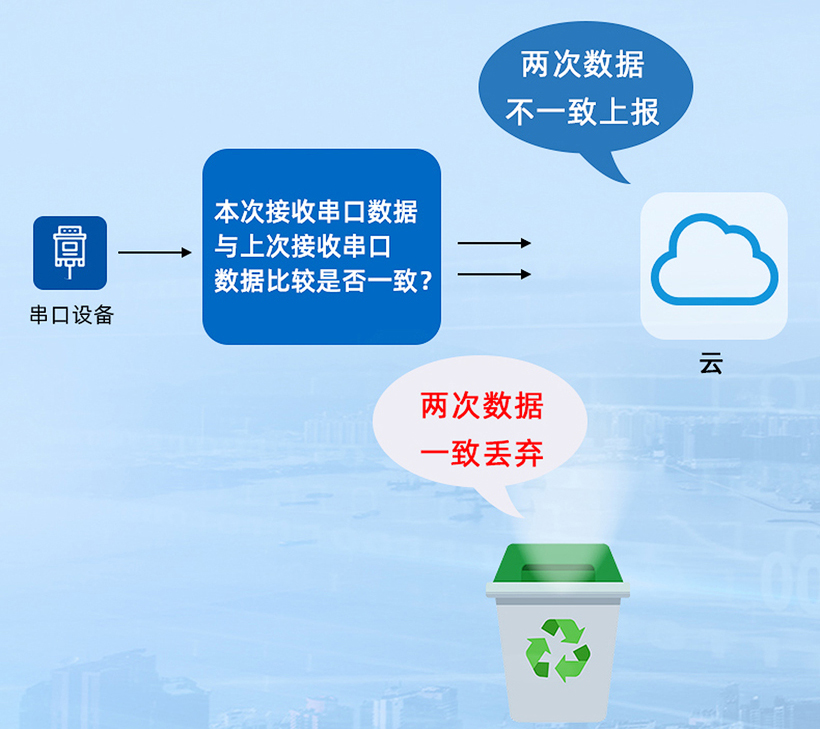

串口数据比较上传

当设备接收的数据与上一次接收到的数据不一样时，设备会主动将本次接收到的数据上传，若两次接收到的数据完全一样，则数据不上传。

继电器控制板 (18).jpg

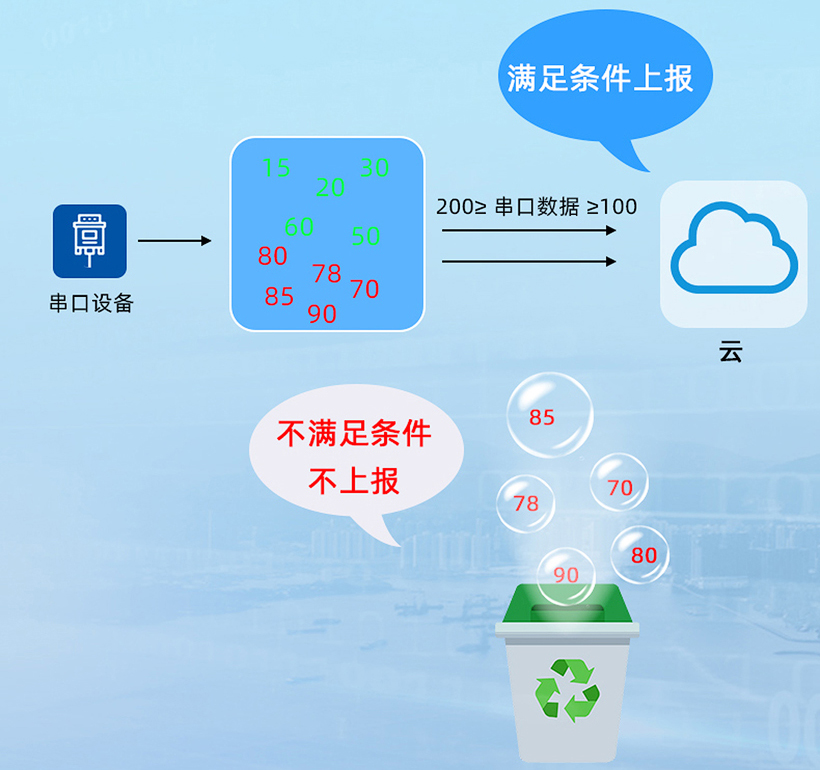

阈值上传

用户可设置两个数据阈值，设备会将主动轮询指令的返回数据与用户设置的阈值数据进行比较，当返回数据在两个阈值区间内，则设备会将返回数据上报到服务器，当返回数据在区间外，则返回数据不上传。

继电器控制板 (19).jpg

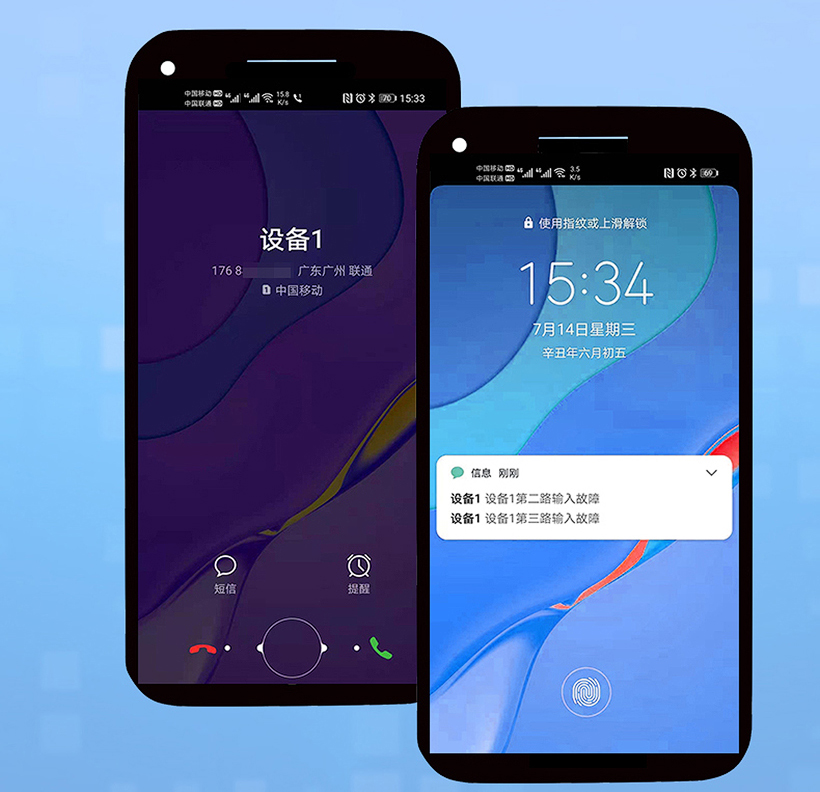

短信、电话报警

设备的每一路DI均支持触发后向指定的手机号码发短信并打电话报警，支持同时设置10个手机号码短信内容可编辑

继电器控制板 (20).jpg

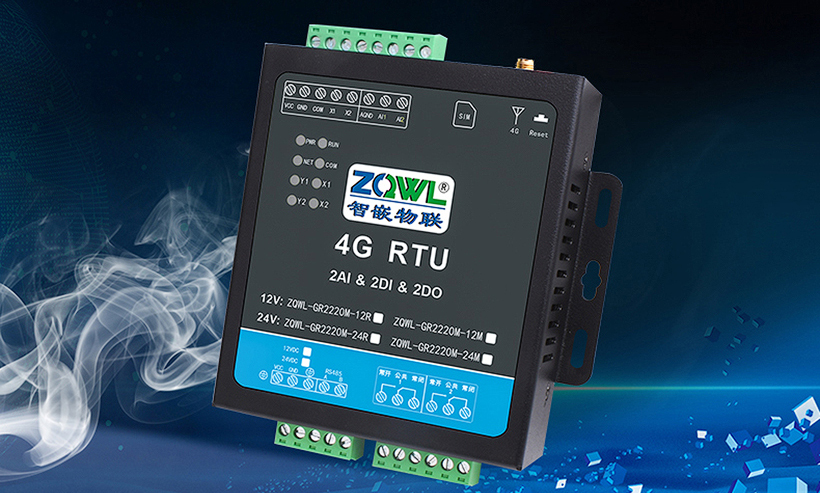

工业级硬件配置

7*24小时正常运行不宕机

宽温设计

低温工作支持-40℃，高温工作支持85℃工作环境

继电器控制板 (21).jpg

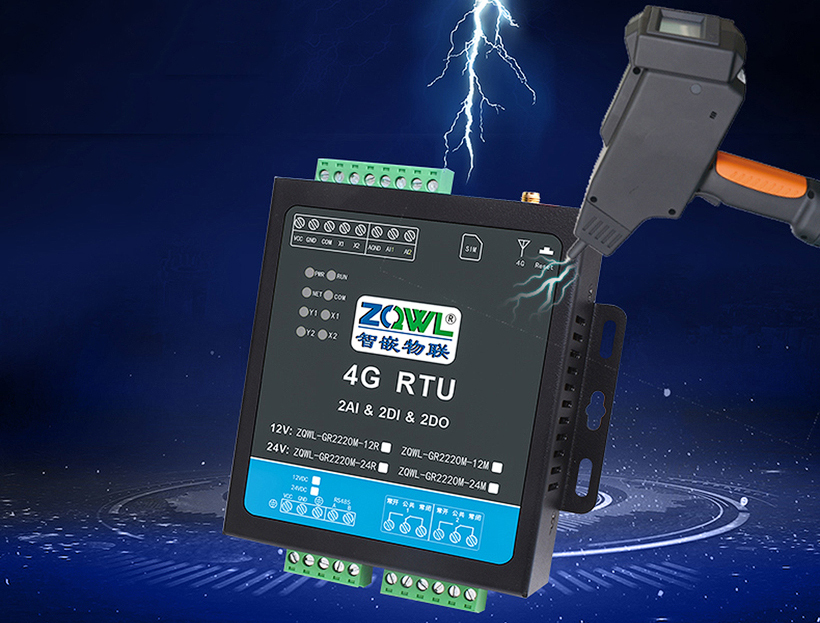

±4KV EFT群脉冲防护

保证继电器输出在控制电机、交流接触器等感性负载时，设备不掉线、不宕机。

继电器控制板 (22).jpg

ESD静电防护:接触±8KV空气±15KV

浪涌防护:全接口±2KV

继电器控制板 (23).jpg

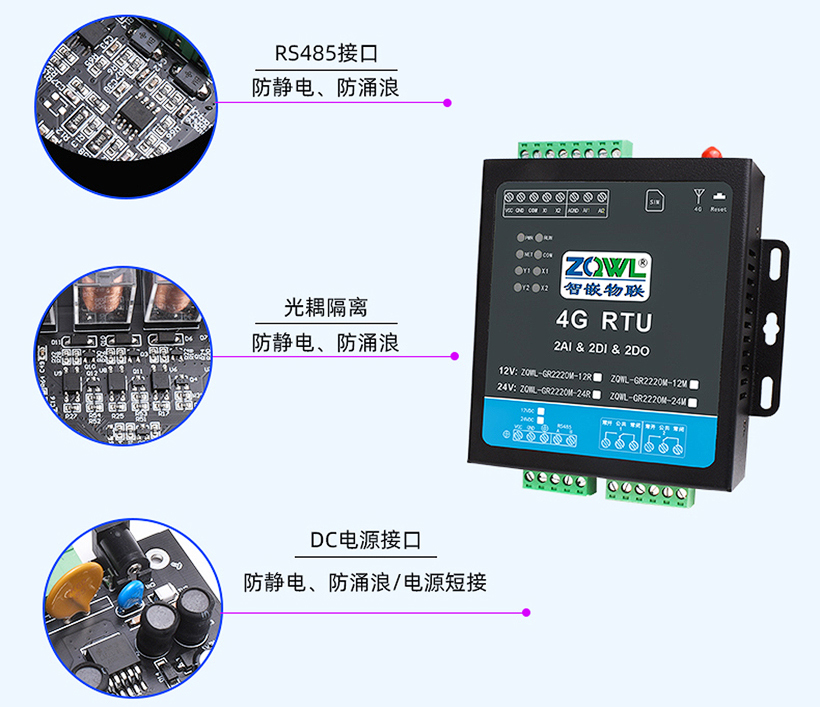

接口防护

电源/RS485/网口，真正的工业级防护(高等级防雷击、防静电、防群脉冲)

EMC 防护

IEC 61000-4-5 Surge: 电源: ±4 kV; 信号: ±2 kV

IEC 61000-4-2 ESD: 接触:±8KV; 空气: ±15KV

IEC 61000-4-2 EFT : 电源: ±4kV；信号:±2 kV

继电器控制板 (24).jpg

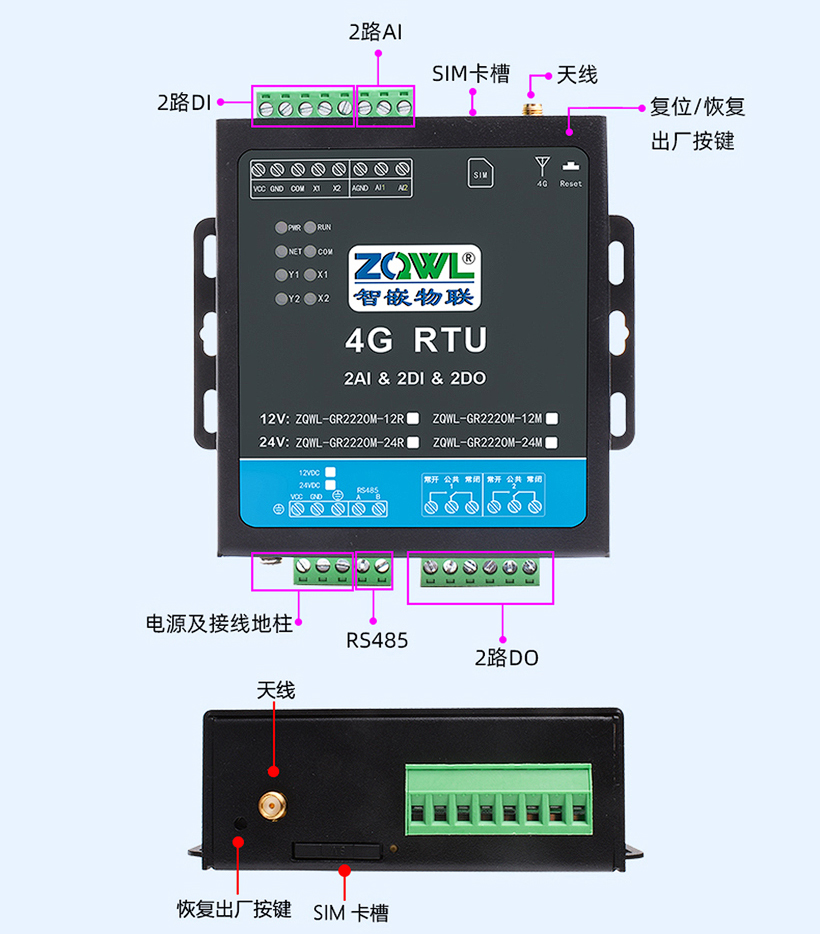

接口细节

继电器控制板 (25).jpg

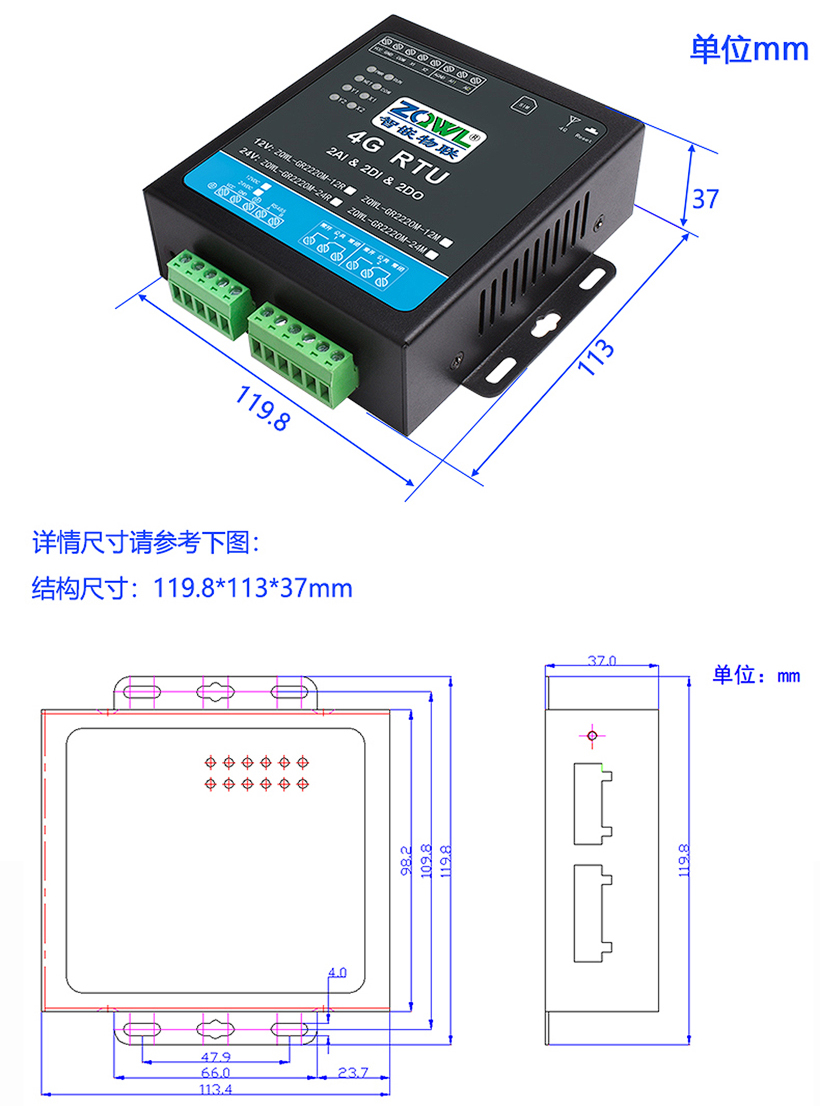

产品尺寸

继电器控制板 (26).jpg

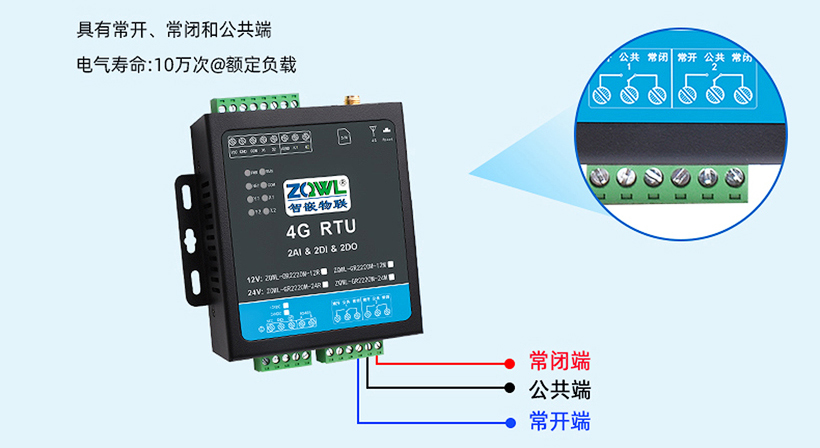

继电器输出(DO)接口

继电器控制板 (27).jpg

继电器品牌有宏发和欧姆龙两种

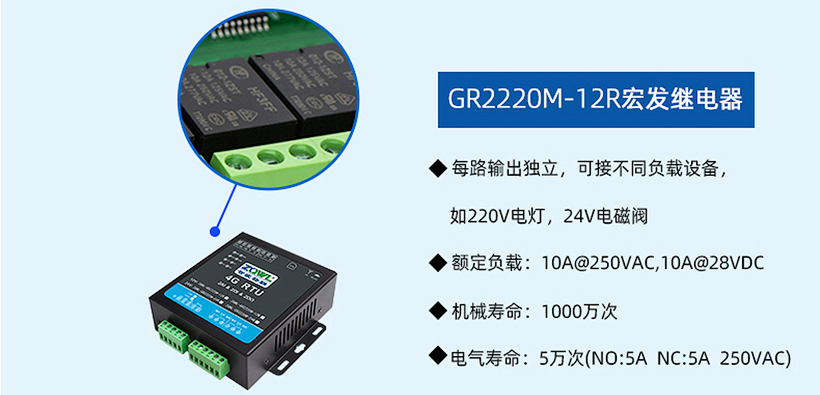

GR2220M-12R宏发继电器

继电器控制板 (28).jpg

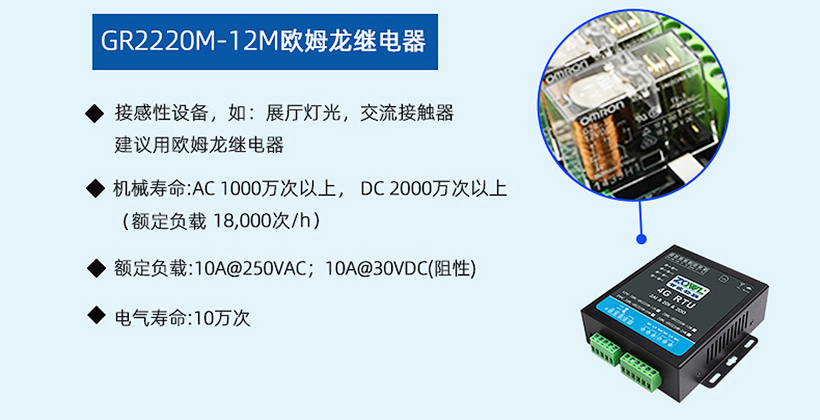

GR2220M-12M欧姆龙继电器

继电器控制板 (29).jpg

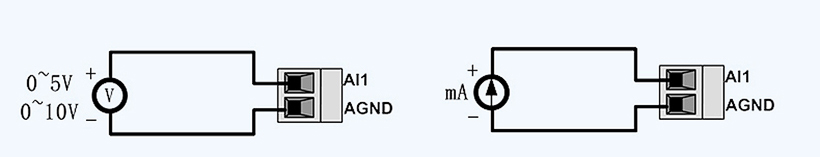

模拟量输入(AI)接口接线方式

兼容0~5V、0~10V、0~20mA三种档位的模拟量测量，可通过设备背面的拔码开关选择量程

继电器控制板 (30).jpg

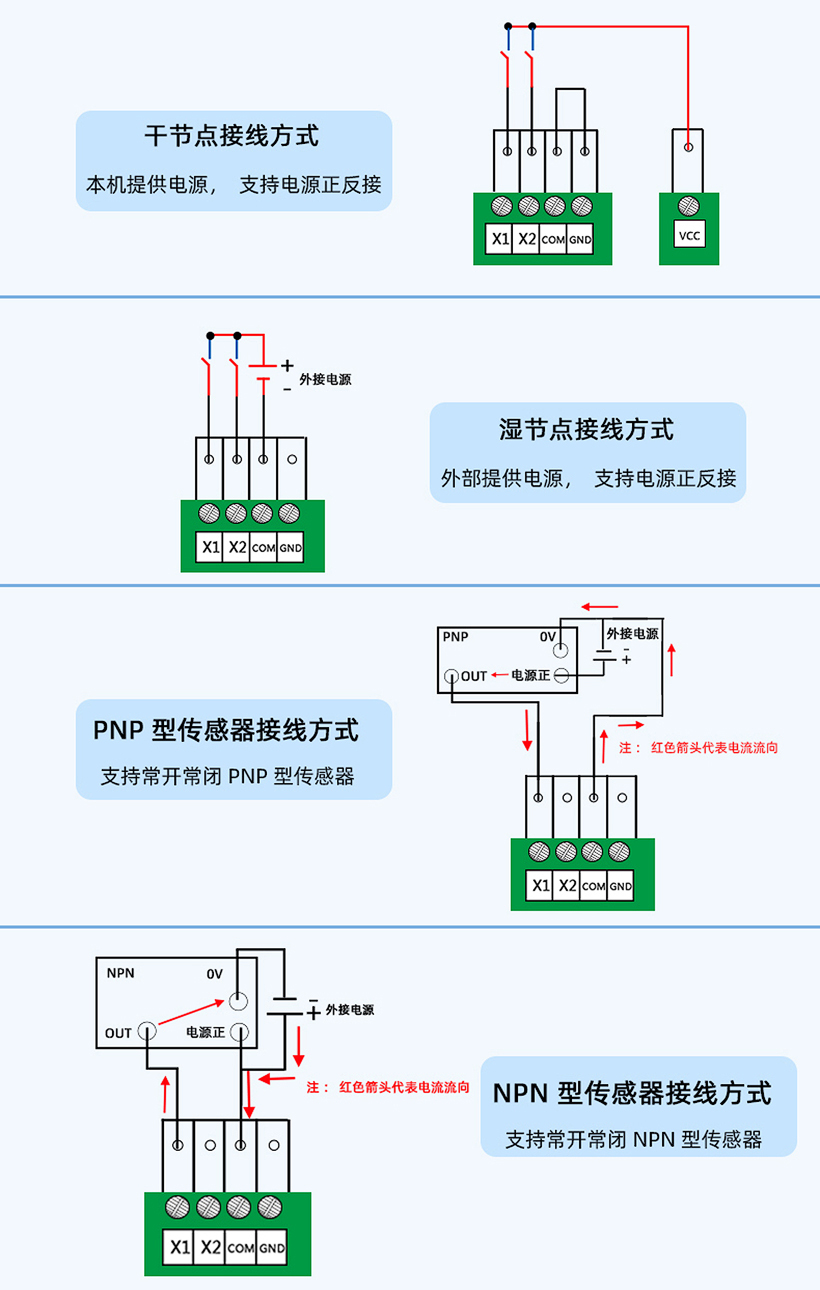

输入(DI)接口接线方式

4KV光电隔离，支持干湿节点，兼容NPN/PNP

继电器控制板 (31).jpg

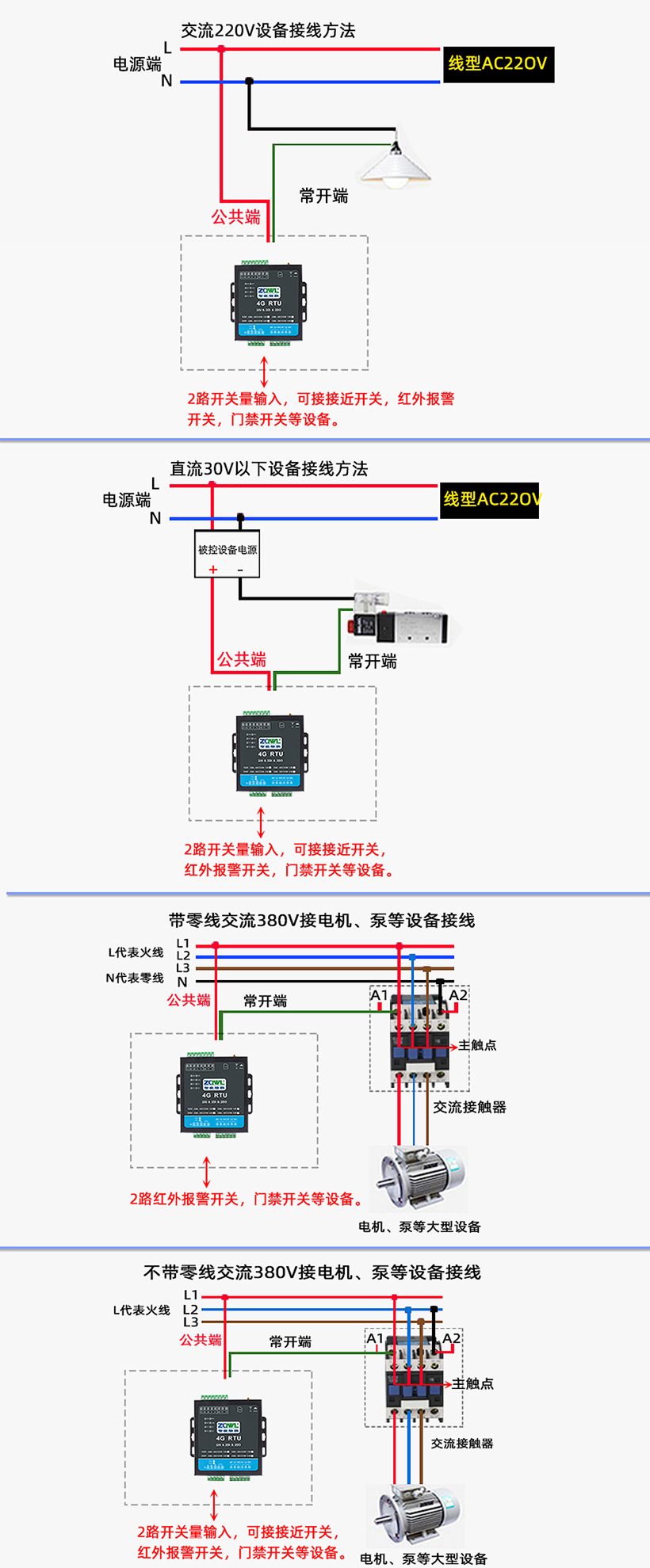

继电器输出接线方式

继电器控制板 (32).jpg

特色功能

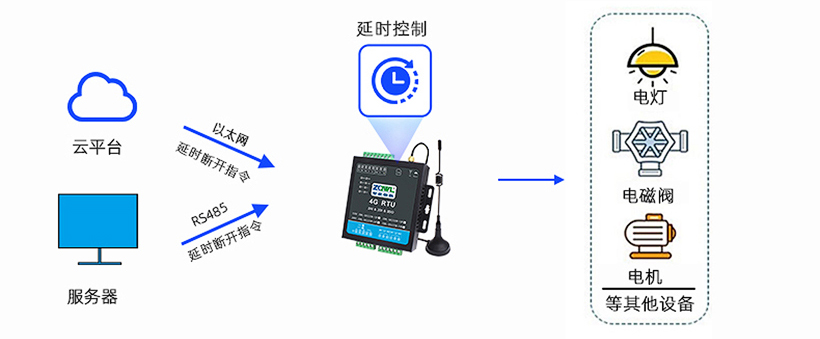

延时断开

对设备发送延时断开指令后，到达延时时间继电器断开。

实际时间=设置数字，单位秒

继电器控制板 (33).jpg

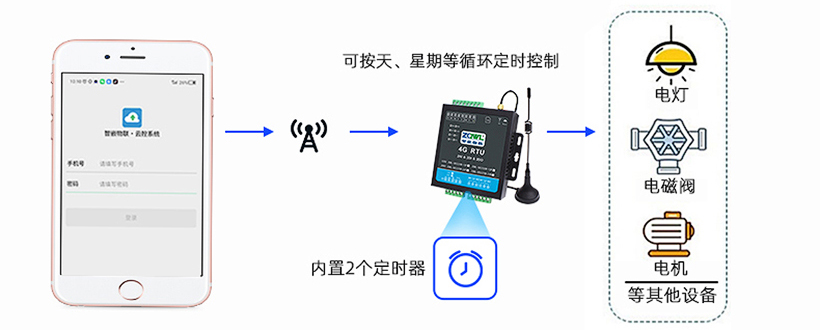

定时控制

设备支持2个定时器，可同时设置2个不同的时间。当到达用户设定的时间时，设备会根据用户的设置做出相应的动作

继电器控制板 (34).jpg

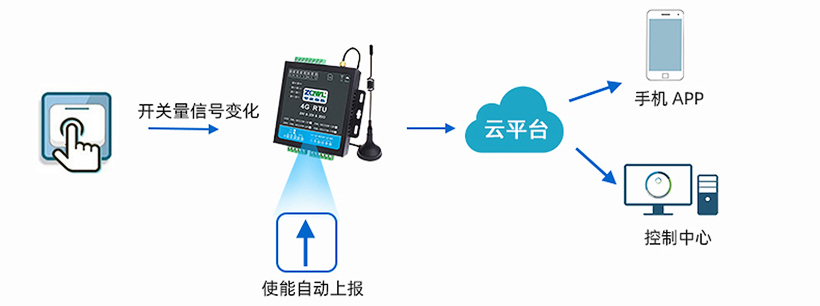

自动上报功能

对设备进行简单的配置，即可实现自动上报功能。当设备监测到DI接口上有信号变化时，设备会自动上报到云端

继电器控制板 (35).jpg

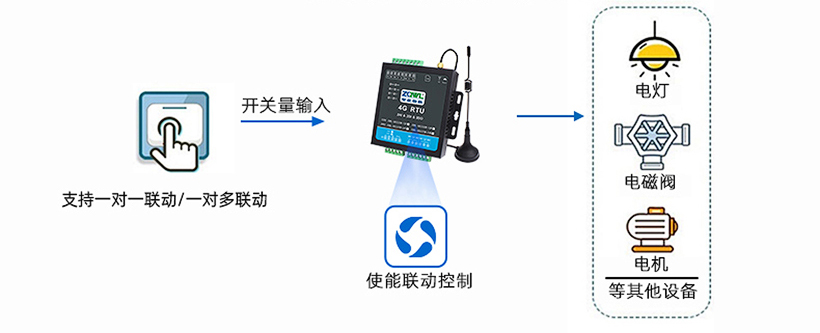

联动控制

用专用上位机配置软件使能联动控制功能，输出会根据开关量输入做出相应动作联动

继电器控制板 (36).jpg

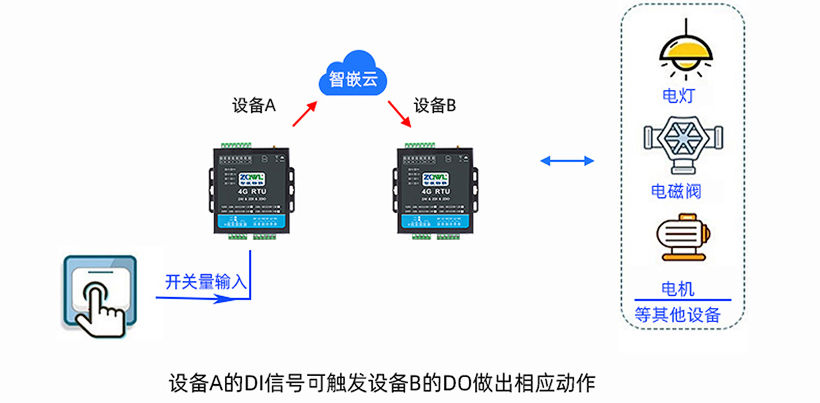

双机联动模式

通过简单的配置即可实现设备与设备之间的控制及数据透传

继电器控制板 (37).jpg

更多功能

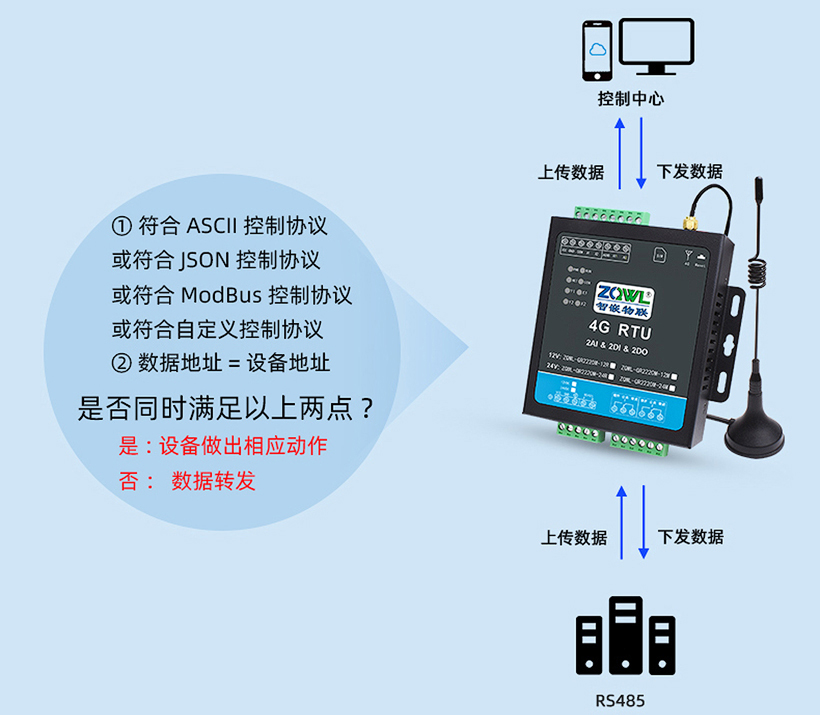

串口服务器功能

设备可自动识别接收到的数据是否符合本机的控制协议，若符合，设备会做出相应的动作，若不符合，设备会将数据透明转发

继电器控制板 (38).jpg

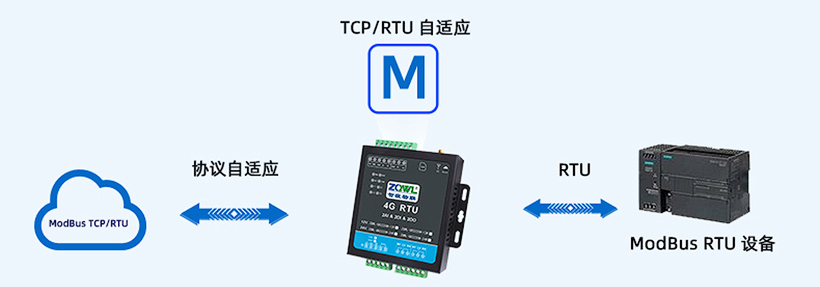

自适应ModBus协议

自动识别设备端传输的TCP/RTU协议

继电器控制板 (39).jpg

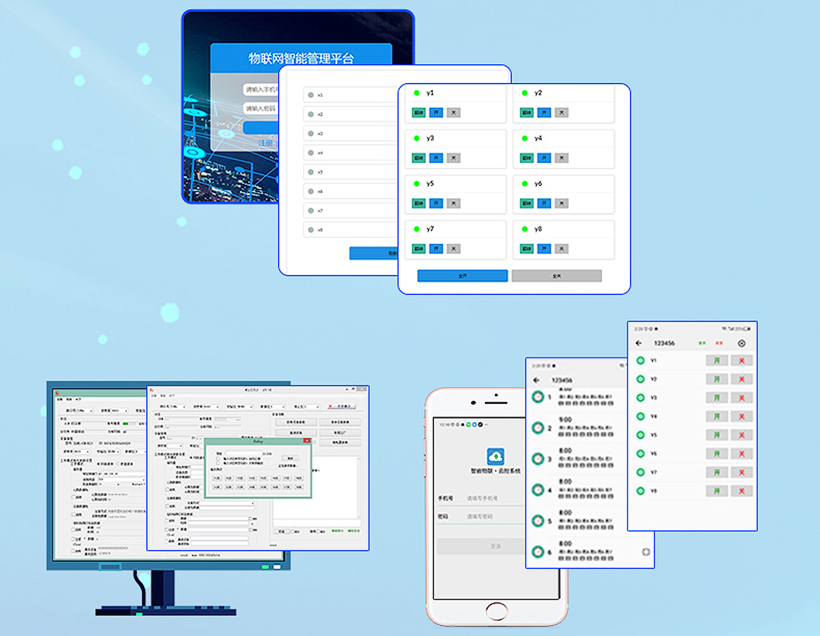

多种控制方式

支持手机APP（云版本）、网页等远程控制方式以及RS485本地控制方式，用户可根据项目需要，选择适合自己的控制方式

继电器控制板 (40).jpg

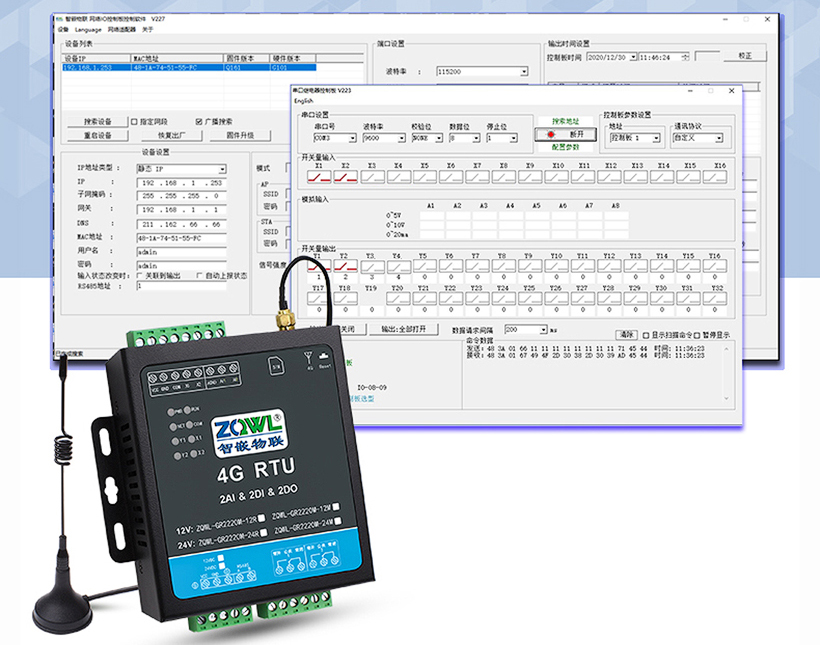

可视化配置工具

提供可视化的上位机配置软件，简洁明晰，即配即用！

继电器控制板 (41).jpg

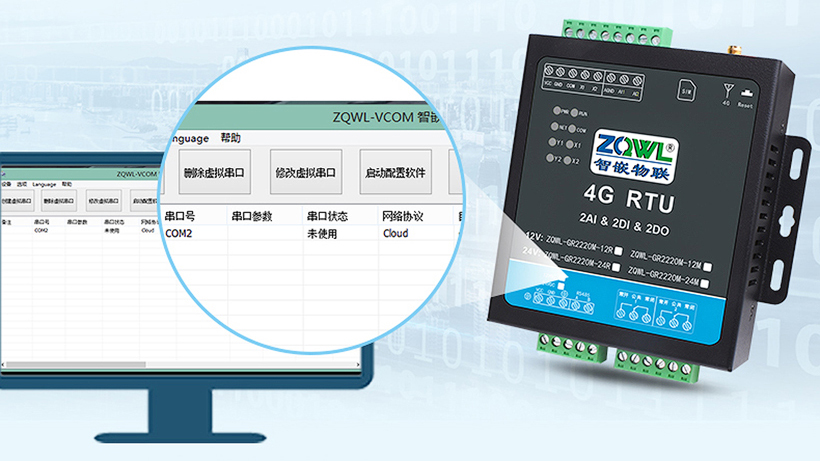

支持虚拟串口工作方式

提供windows虚拟串口驱动，让串口设备无缝升级至以太网，无需修改原有软件

继电器控制板 (42).jpg

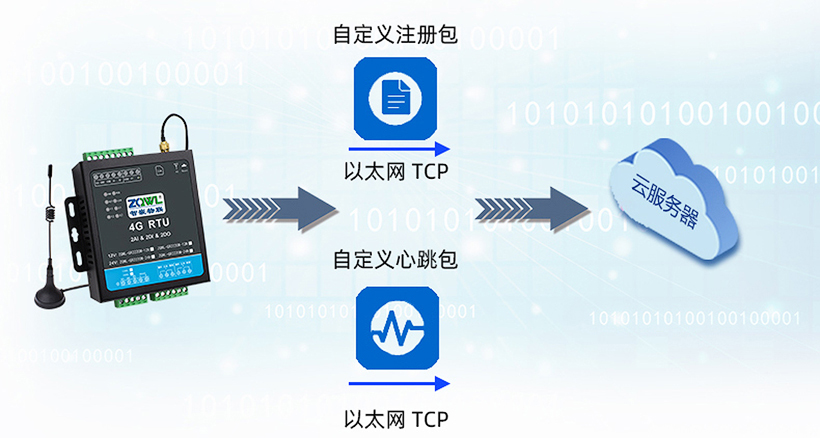

注册包+心跳包

对接云平台可自定义注册包、心跳包

继电器控制板 (43).jpg

丰富的产品资料

提供用户手册、上位机配置软件，手机APP等工具，方便用户快速使用设备提供Android APP、websocket等demo源码，提供Windows动态库及其demo源码，协助开发者快速完成产品开发

继电器控制板 (44).jpg

应用领域

广泛应用于环境监测、电力、能源、交通、煤矿、石油化工、工业自动化、安防

继电器控制板 (45).jpg
