ZQWL-DAM-5023E 串口版双极性是智嵌物联推出的高精度模拟量输出模块，输出量程可选:-5～5V;-10～10V,输出精度 0.1%。模块带有 1 路隔离的 RS485通讯接口，可以通过该接口上传数据。该系列支持标准的有 Modbus RTU 协议，具有 2 种数据输出格式：16 位无符号整型值输出和 32 位标准 IEEE-754 浮点数输出，使用灵活方便。

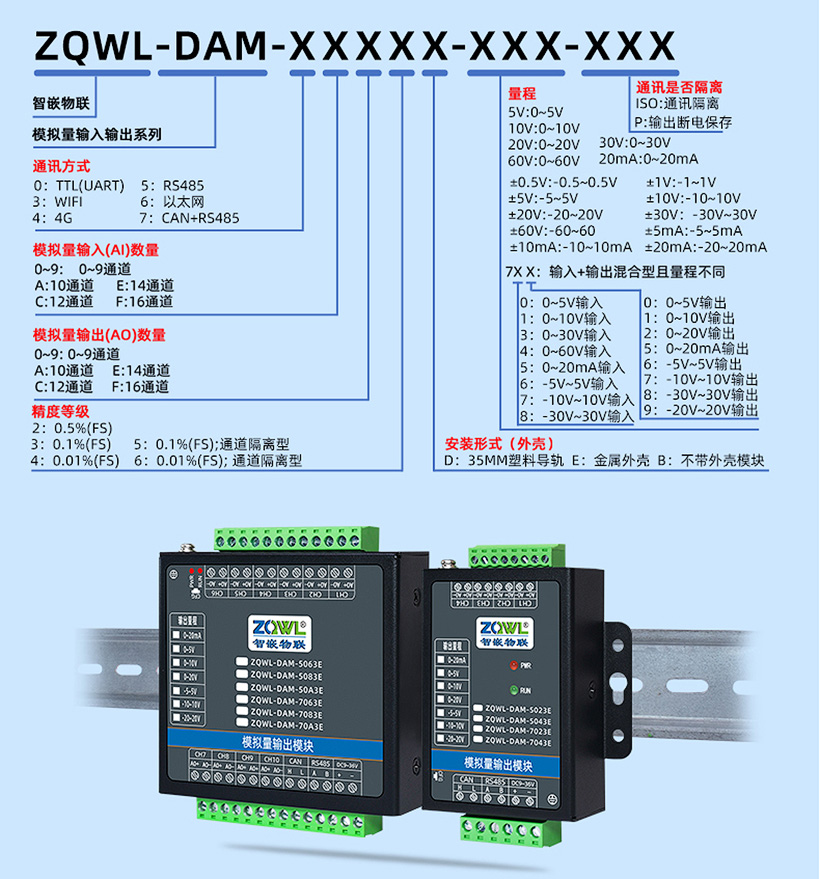

型号齐全功能多样
多种通道、多种量程、多种通讯方式，500余款型号，模拟量输入/输出一站式解决方案

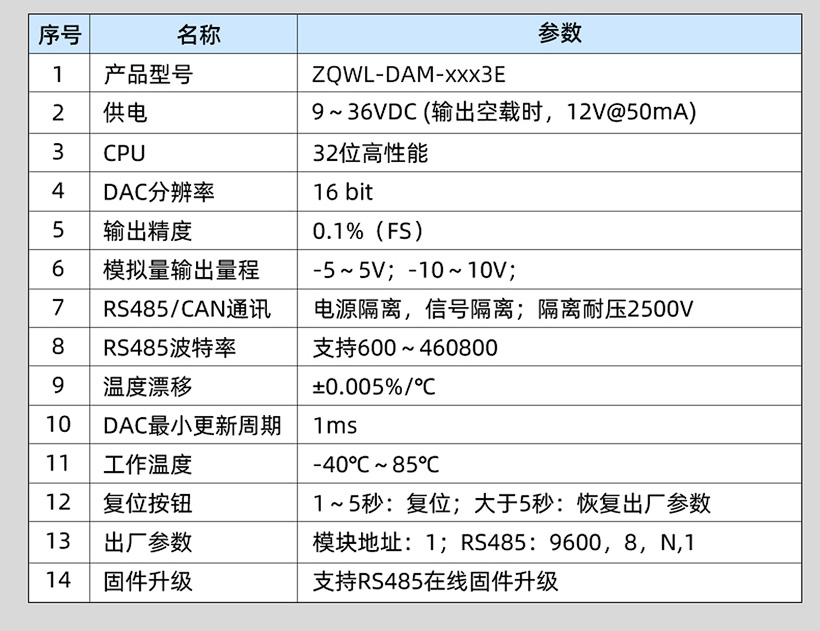

产品硬件技术参数

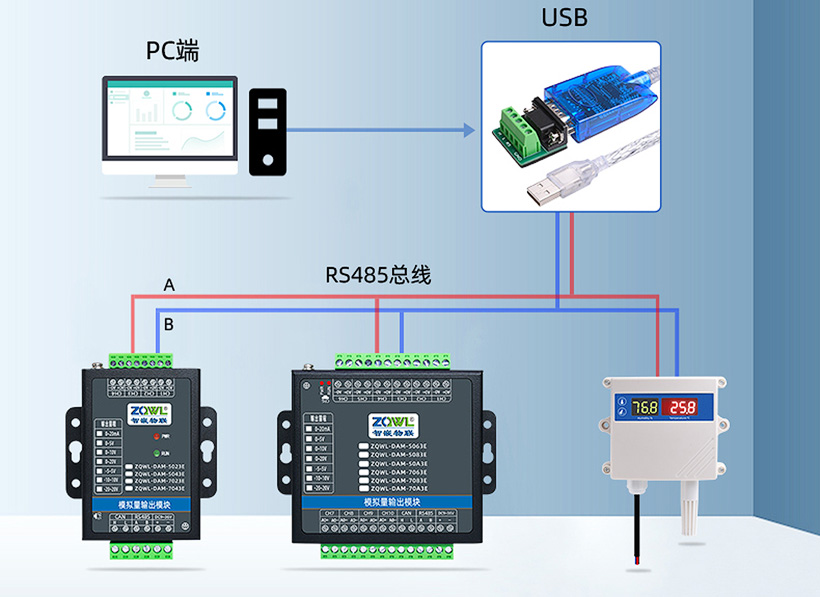

通讯接线
电源以及通讯接线，设备支持9~36VDC宽压供电，采用5.08mm接线端子方式：

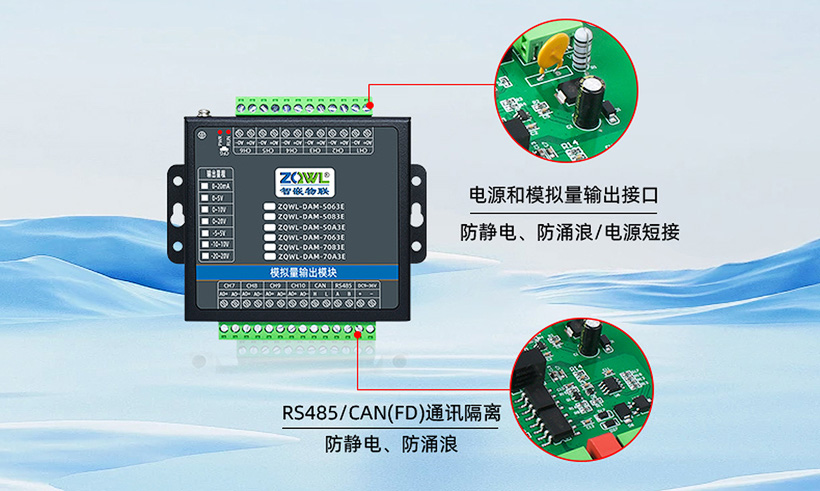

硬件接口防护
真正的工业级防护(高等级防雷击、防静电、防群脉冲)。通讯电路采用DC2500V电气隔离，具有强大抗电磁干扰能力。
EMC 防护
IEC 61000-4-5 Surge：电源： ±4 kV; 信号： ±2 kV
IEC 61000-4-2 ESD：接触： ±8KV; 空气： ±15KV
IEC 61000-4-2 EFT：电源： ±4kV ； 信号： ±2 kV
通讯协议

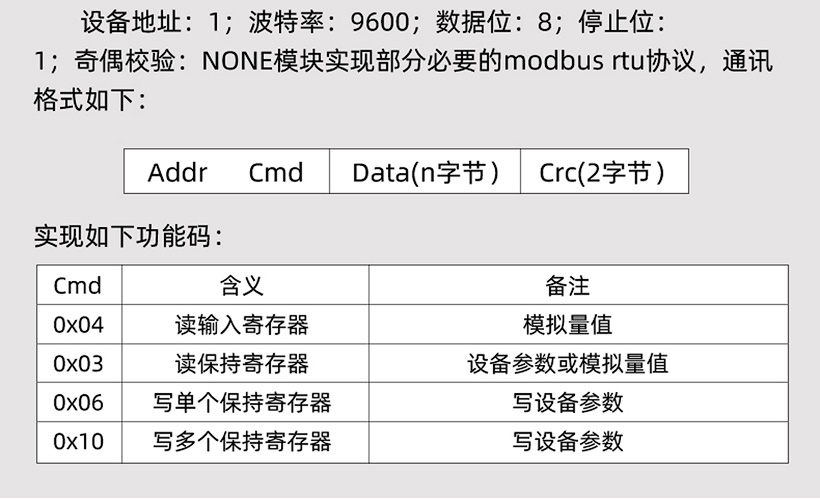

RS485通讯协议
全系列均支持RS485通讯，采用标准ModbusRTU协议；默认参数如下：

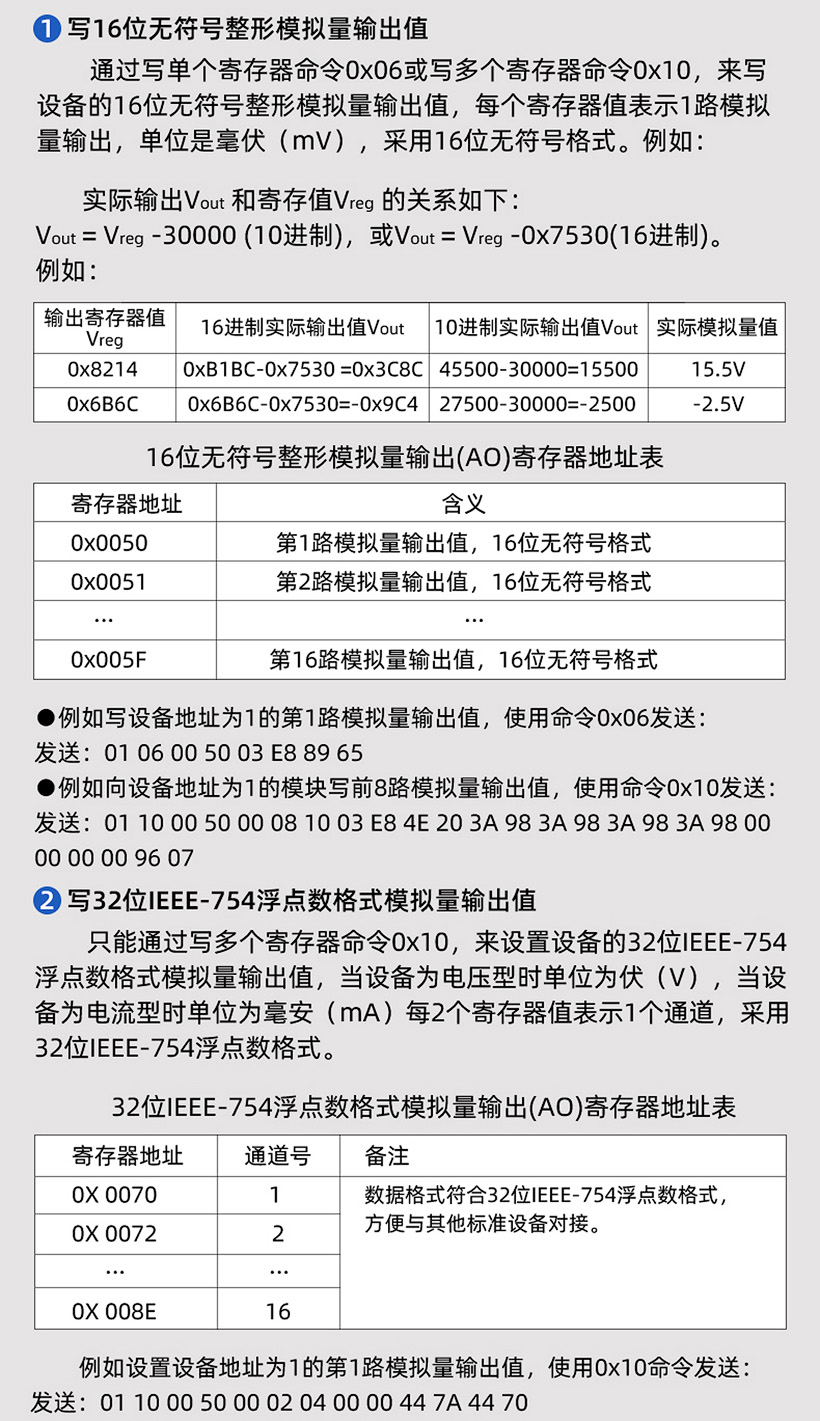

写模拟量输出值(AO)
注意，只有带模拟量输出(AO)的模块才支持本节介绍的功能。设备提供2种格式的模拟量值输出：16位无符号整形值和32位IEEE-754浮点数格式值。

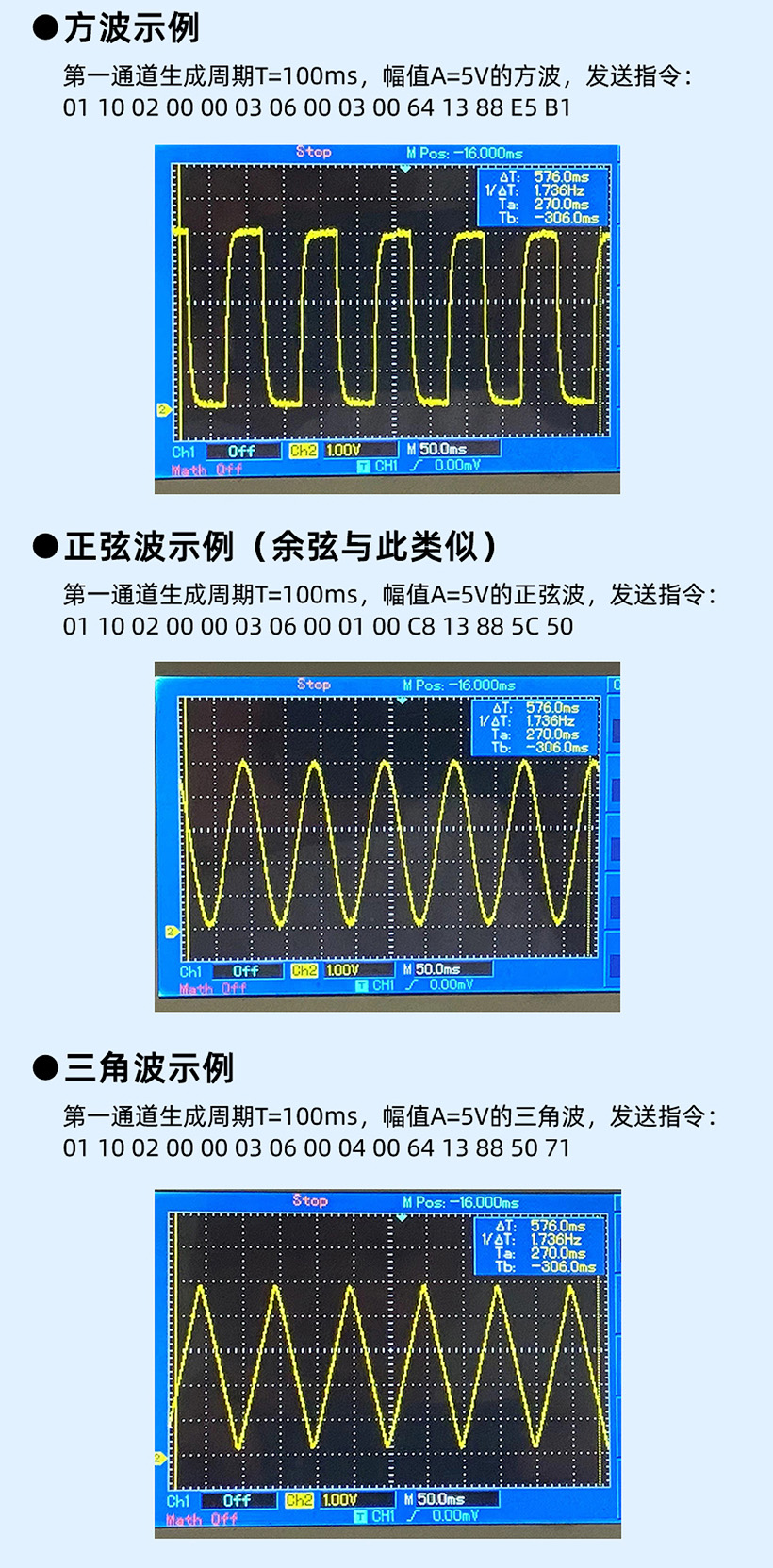

模拟量波形输出功能
模块支持正弦/余弦、方波和三角波等简单波形的输出，可以设置波形的周期T(单位ms)和幅值A(16位无符号整型值)

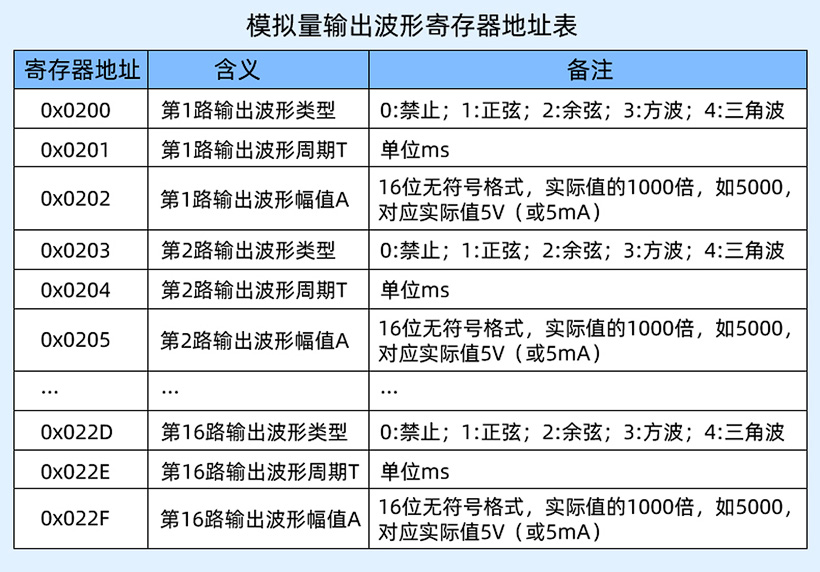

设置模拟量输出波形
具有模拟量输出功能的模块支持正弦、余弦、方波和三角波等简单波形的输出，可以设置波形的周期T(单位ms)和幅值A(16位无符号整型值）。每路输出对应3个寄存器，该类寄存器仅支持0x10命令。对应寄存器地址如下：

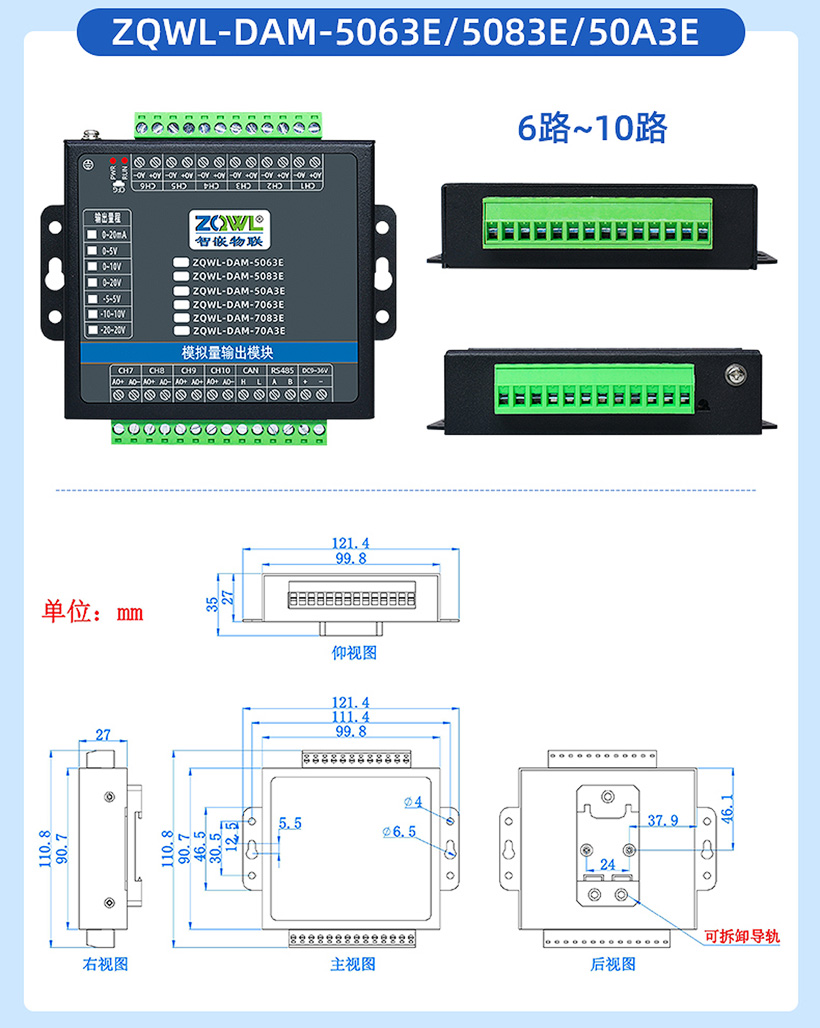

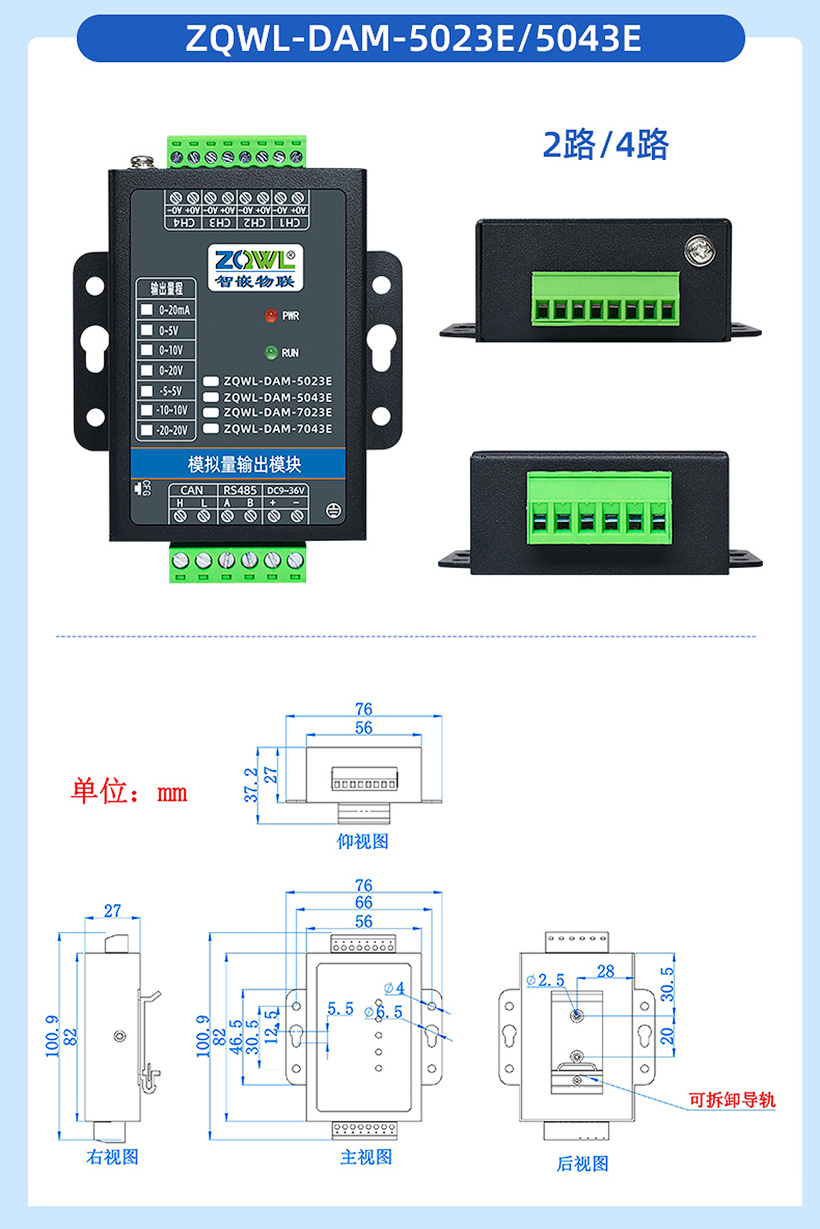

产品外观及尺寸
