ZQWL-DAM-5C03E 串口版单极性

【智嵌物联，让连接更稳定】

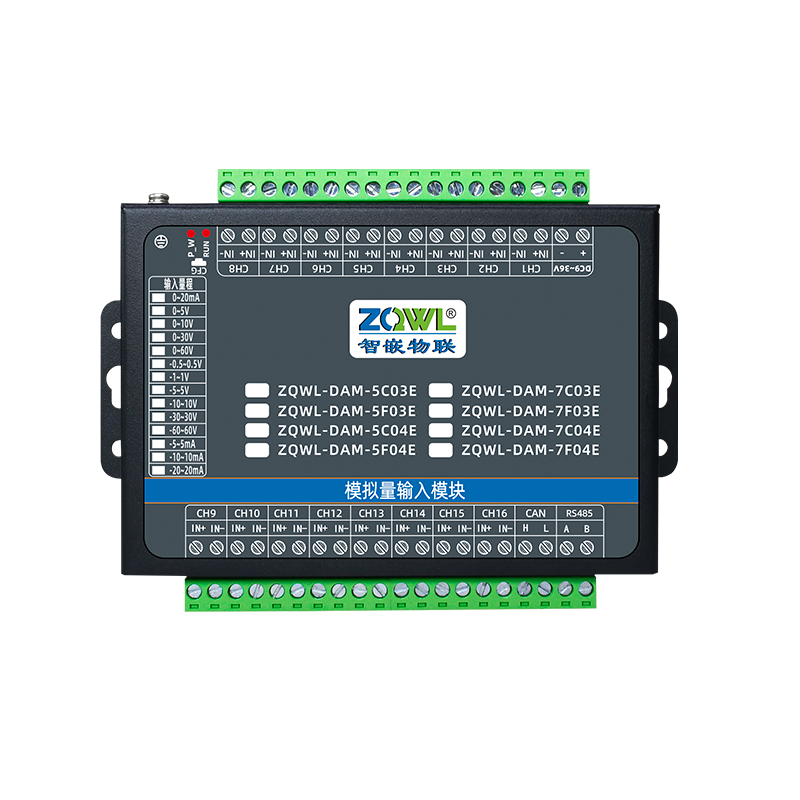

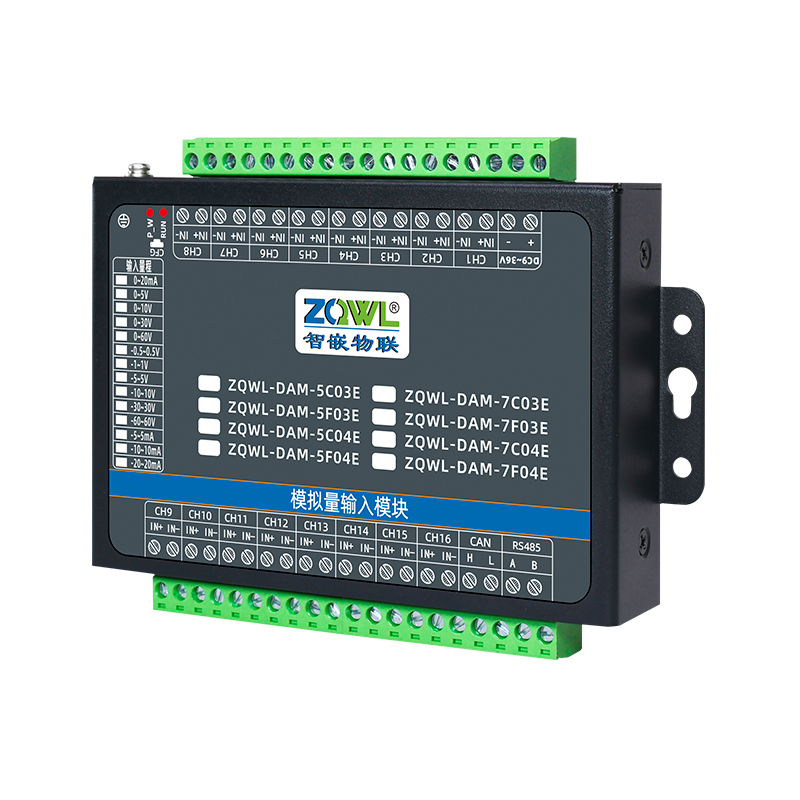

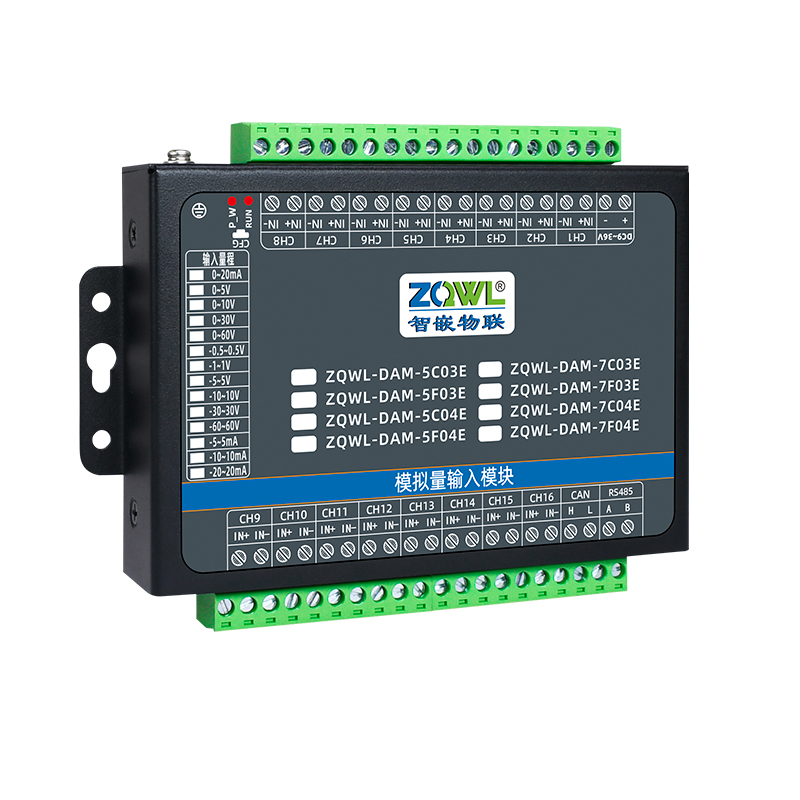

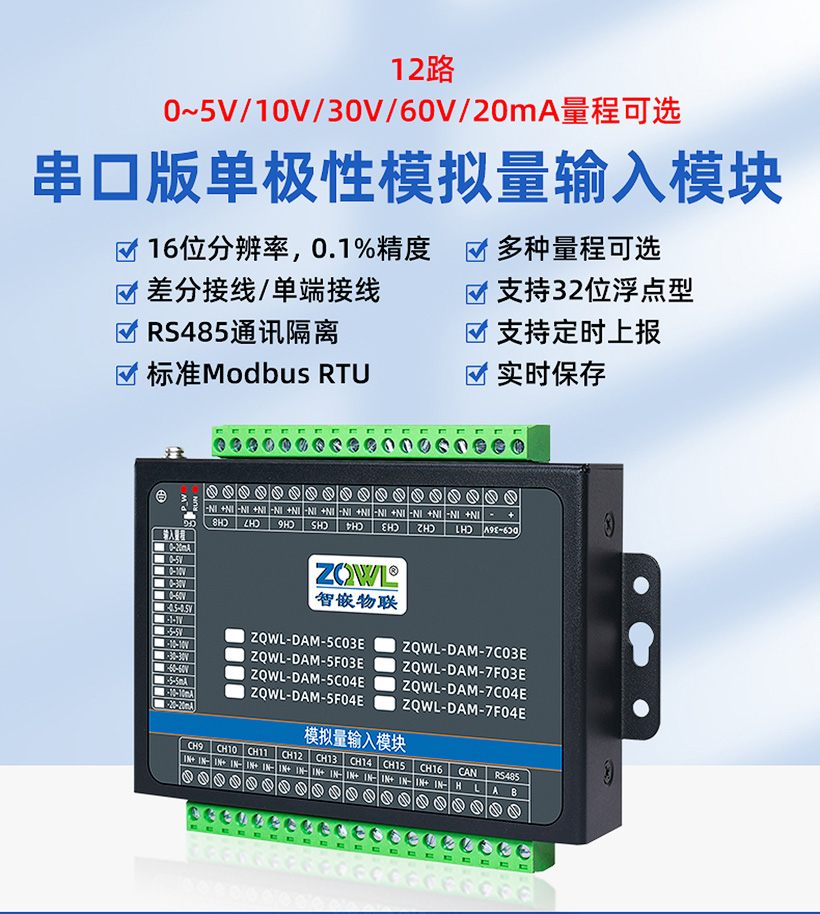

串口版单极性模拟量输入模块

ZQWL-DAM-5C03E 串口版单极性模拟量输入系列是智嵌物联推出的高精度模拟量输入模块，输入量程可选:0～5V;0～10V;0～30V;0～60V;0～20mA，采集精度 0.1%。模块带有 1 路隔离的 RS485 或 CAN 通讯接口，可以通过该接口上传数据。该系列支持标准的有 Modbus RTU 协议，具有 2 种数据输出格式：16 位无符号整型值输出和 32 位标准 IEEE-754 浮点数输出，使用灵活方便。


型号齐全功能多样

多种通道、多种量程、多种通讯方式，500余款型号，模拟量输入/输出一站式解决方案

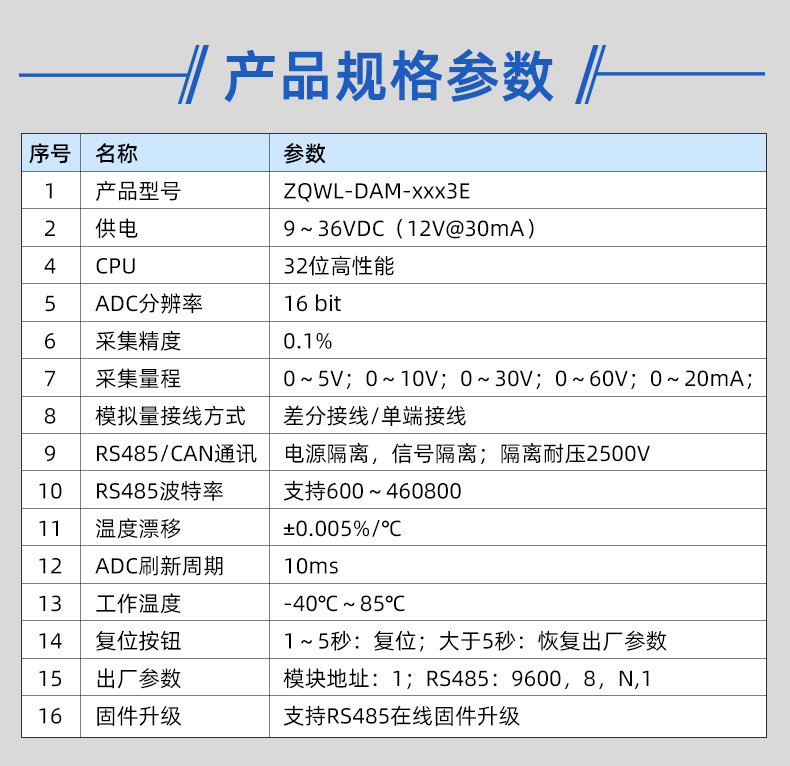

产品规格参数

电源以及通讯接线

设备支持9~36VDC宽压供电，采用5.08mm接线端子方式：

电压号输入接线

当选择量程为5V、10V、30、60V时，被采集信号的类型必须为电压信号，有以下2种接线方式：

电流信号输入接线

当选择量程为20mA时，被测设备信号类型必须为0~20mA电流型。按照被测设备的特性可以采用以下几种接线方式。

模拟量输入(AI)滤波器配置

模块除具有硬件RC滤波外，还内置一个一阶滞后数字滤波器，滤波原理如下：

Y(k) = a * X(k) + (1 - a)* Y(k-1)

其中，Y(k)为第k次输出结果；X(k)为第k次采样值；Y(k-1)为第k-1次输出结果；a为滤波器平滑因子。

由于采样周期固定，因此只要通过配置软件设置滤波平滑因子a即可实现不同的滤波效果。

平滑因子a的变化范围是0.01~1，默认值为0.1。以下是不同的a值，对相同阶跃信号的滤波效果图：

真正的工业级防护(高等级防雷击、防静电、防群脉冲)。通讯电路采用DC2500V电气隔离，具有强大抗电磁干扰能力

EMC防护:

IEC 61000-4-5 Surge：电源：±4kV；信号：±2kV

IEC61000-4-2 ESD：接触：±8KV；空气：±15KV

IEC 61000-4-2 EFT：电源：±4kV；信号：±2kV

RS485通讯协议

全系列均支持RS485通讯，采用标准ModbusRTU协议；默认参数如下：

读设备模拟量值

设备提供2种格式的模拟量值输出：16位无符号整形值和32位IEEE-754浮点数格式值。

图表分析

连接设备成功后，可以点主界面的“图表分析”，调出各个通道模拟量的曲线显示。

采集数据实时保存和查看记录

采集软件支持实时保存采集的数据(excel格式)和查看记录。点主界面的“图表分析”，再点“实时保存”按钮，将采集的数据实时保存到指定的文件夹。

点“查看记录”，选择起始时间和结束时间，然后点“查询”，即可查看曲线：

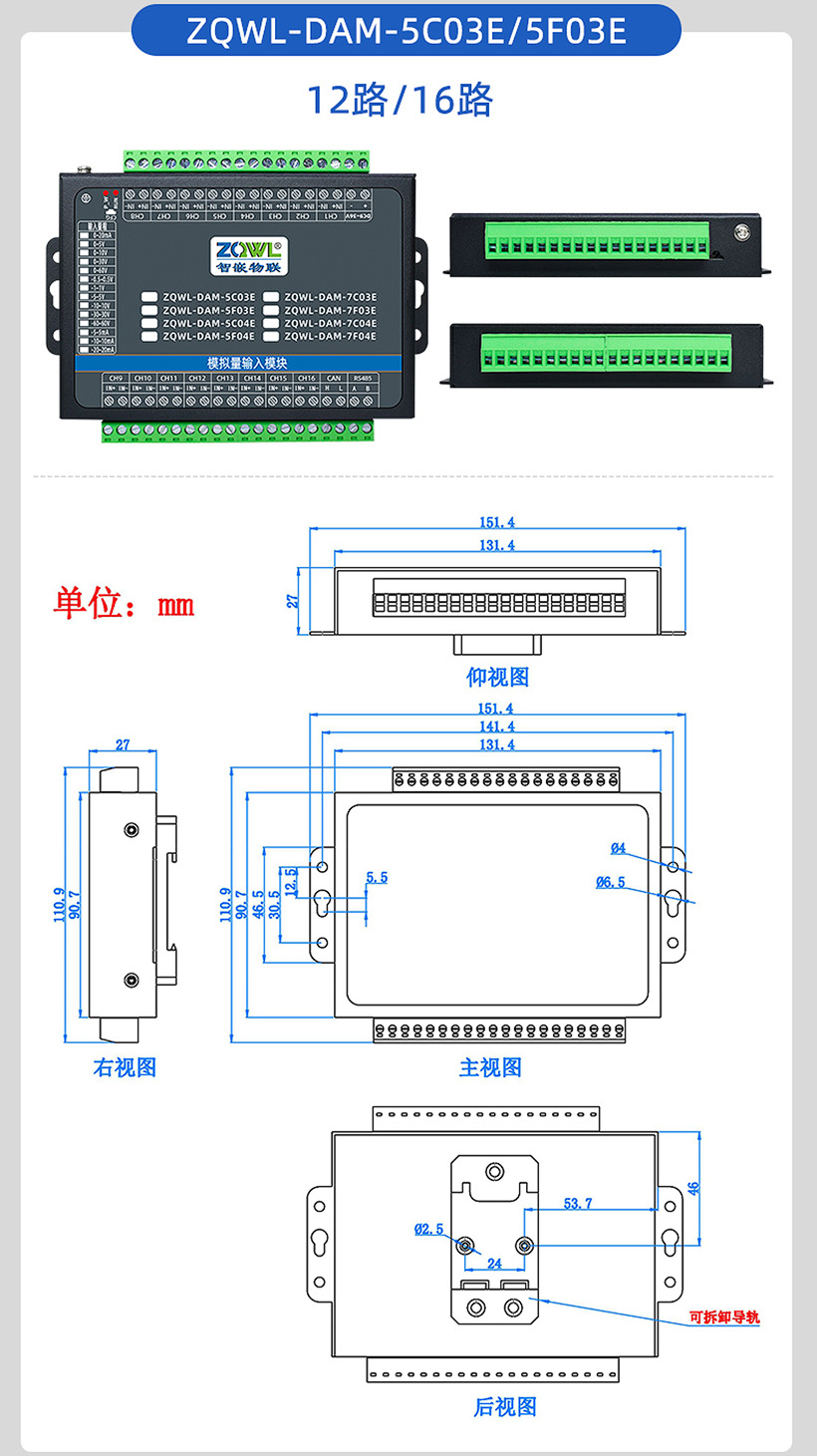

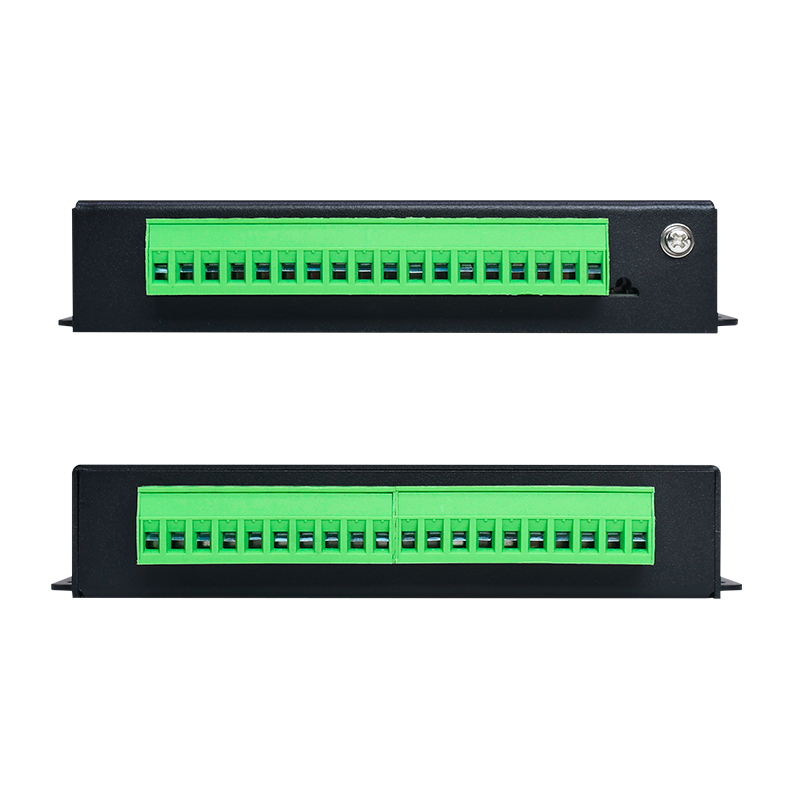

产品外观及尺寸


点击下载：

ZQWL-DAM-串口版单极性模拟量输入输出系列产品说明书+采集软件
