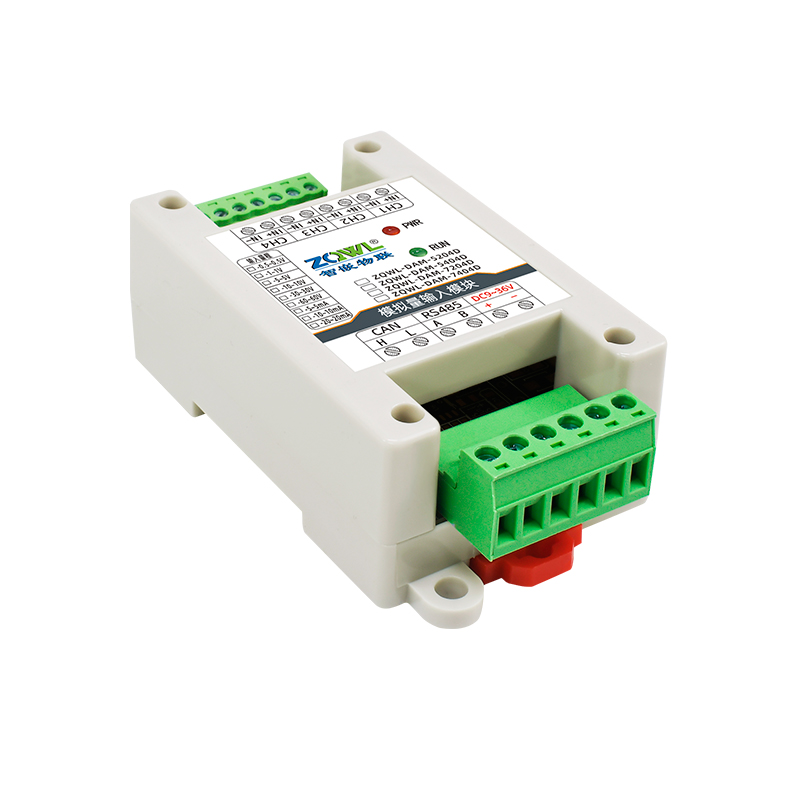

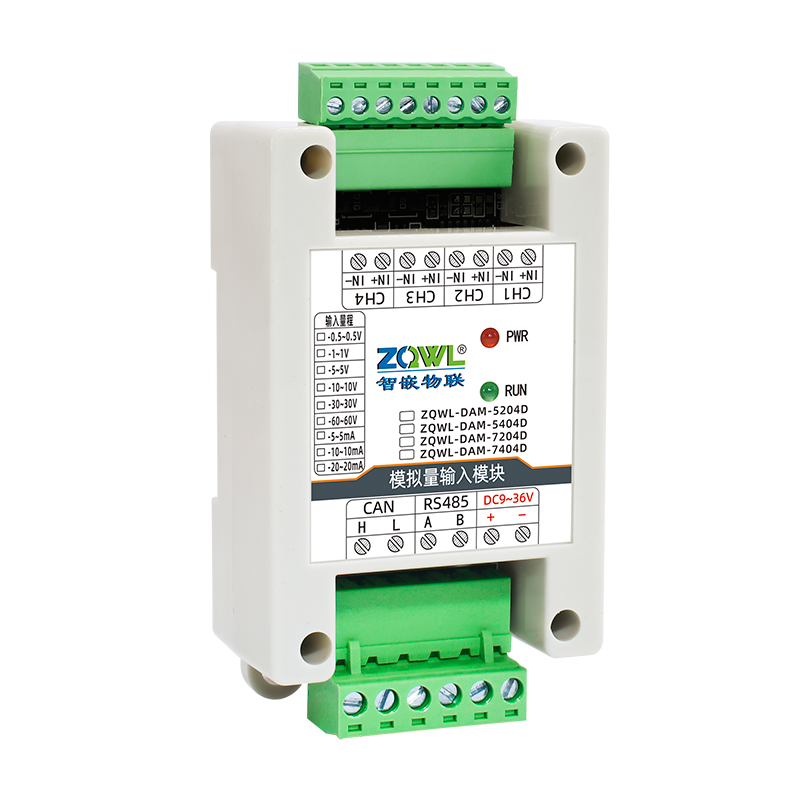

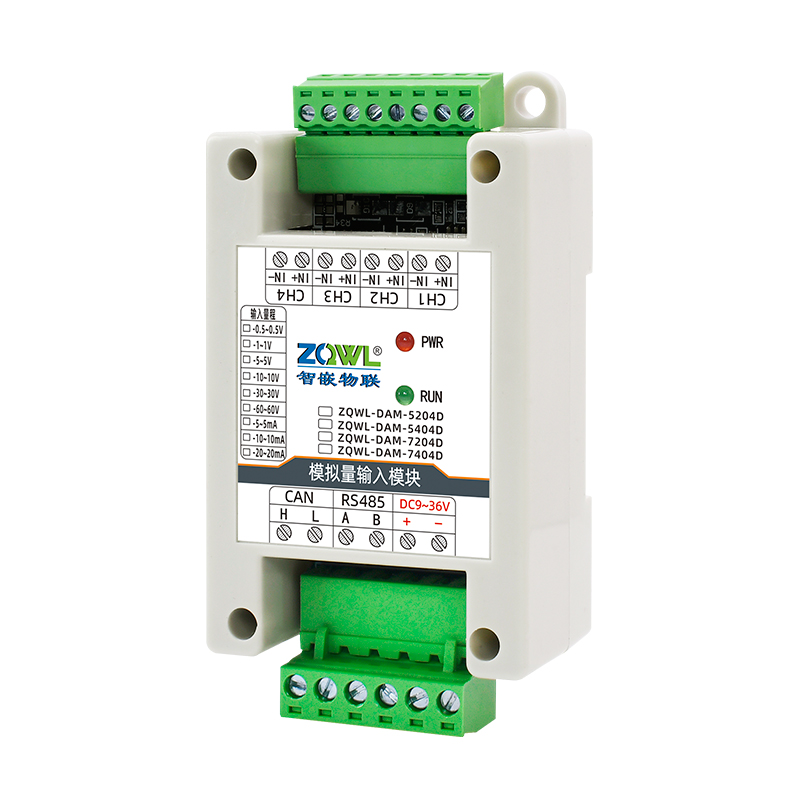

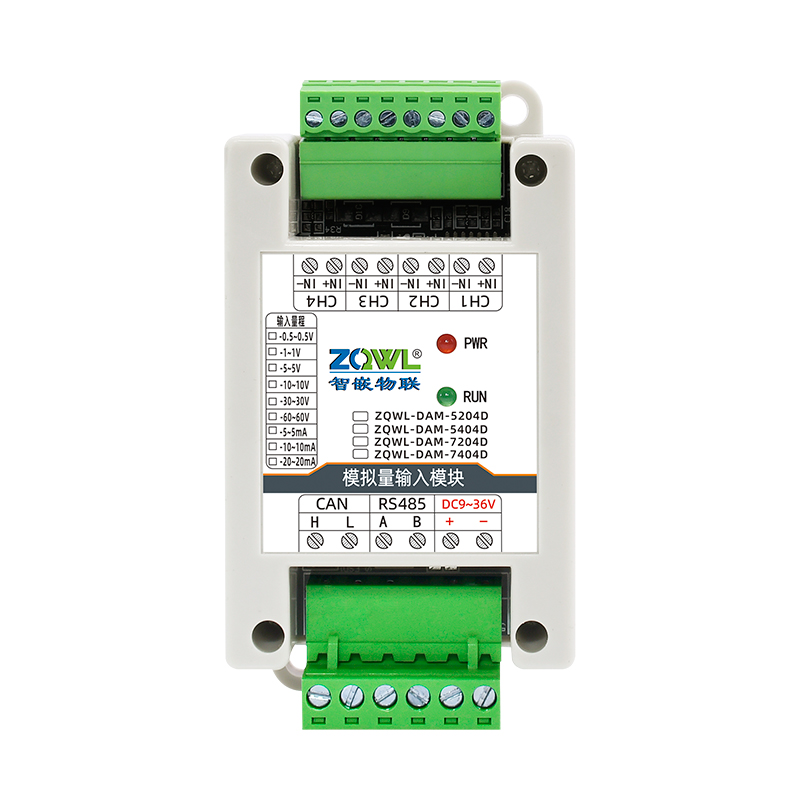

串口版双极性模拟量输入模块

ZQWL-DAM-xx04D 模拟量输入系列是智嵌物联推出的高精度模拟量采集模块，采集量程可选:±0.5V;±1V;±5V;±10V;±30V;±60V;±5mA;±10mA;±20mA，内置1 个或2 个24 bit 的 ADC，采集精度 0.01%(万分之一)

型号齐全功能多样

多种通道、多种量程、多种通讯方式，500余款型号，模拟量输入/输出一站式解决方案

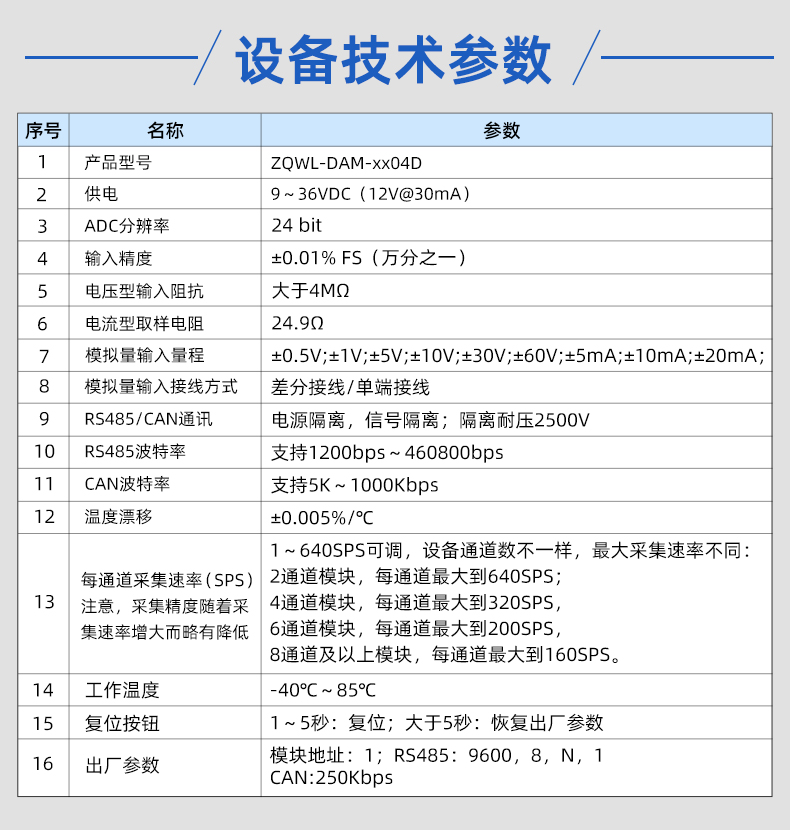

产品规格参数

电源以及通讯接线

设备支持9~36VDC宽压供电，采用5.08mm接线端子方式：

电压信号采集接线

当选择量程为±1V;±5V;±10V;±30V;±60V时，被采集信号的类型必须为电压信号，有以下2种接线方式：

电流信号采集接线

当选择量程为±5mA;±10mA;±20mA时，被测设备信号类型必须为电流型。按照被测设备的特性可以采用以下几种接线方式。

真正的工业级防护(高等级防雷击、防静电、防群脉冲)。通讯电路采用DC2500V电气隔离，具有强大抗电磁干扰能力

EMC防护:

IEC 61000-4-5 Surge：电源：±4kV；信号：±2kV

IEC61000-4-2 ESD：接触：±8KV；空气：±15KV

IEC 61000-4-2 EFT：电源：±4kV；信号：±2kV

真材实料，匠心独运，只为更加逼近真值

RS485通讯协议

全系列均支持RS485通讯，采用标准ModbusRTU协议；默认参数如下：

读模拟量输入值(AI)

设备提供3种格式的模拟量输入值：16位有符号整型值、32位有符号整型值和32位IEEE-754浮点数格式值。

模拟量输入(AI)滤波器配置

模块除具有硬件RC滤波外，还内置一个一阶滞后数字滤波器，滤波原理如下：

Y(k) = a * X(k) + (1 - a)* Y(k-1)

其中，Y(k)为第k次输出结果；X(k)为第k次采样值；Y(k-1)为第k-1次输出结果；a为滤波器平滑因子。

由于采样周期固定，因此只要通过配置软件设置滤波平滑因子a即可实现不同的滤波效果。

平滑因子a的变化范围是0.01~1，默认值为0.1。以下是不同的a值，对相同阶跃信号的滤波效果图：

图表分析

连接设备成功后，可以点主界面的“图表分析”，调出各个通道模拟量的曲线显示。

采集数据实时保存和查看记录

采集软件支持实时保存采集的数据(excel格式)和查看记录。点主界面的“图表分析”，再点“实时保存”按钮，将采集的数据实时保存到指定的文件夹。

点“查看记录”，选择起始时间和结束时间，然后点“查询”，即可查看曲线：

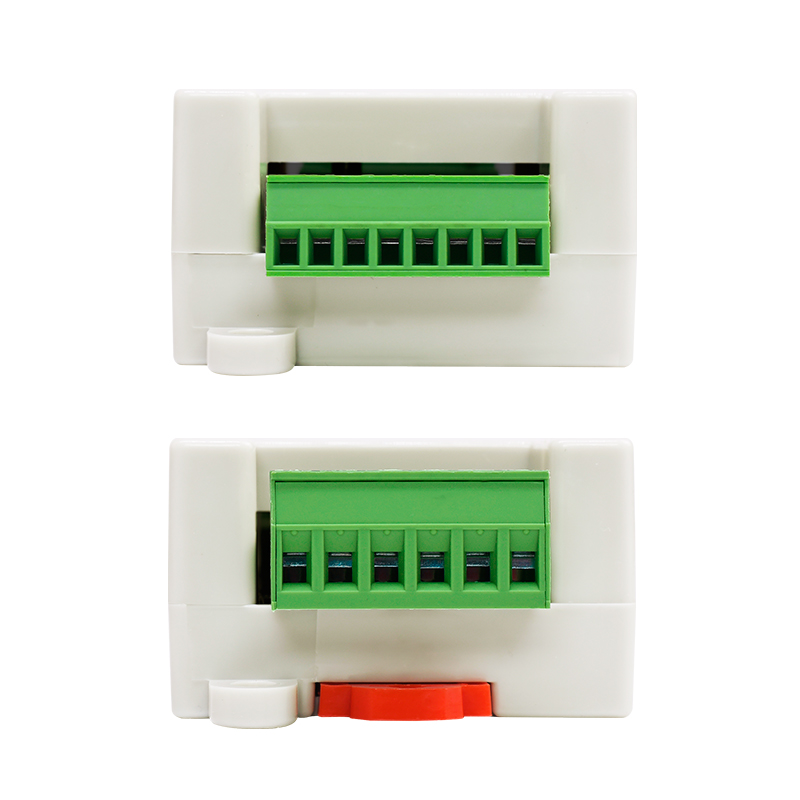

产品外观及尺寸

点击下载：

ZQWL-DAM-xx04D串口版系列产品说明书+采集软件
