功能介绍：

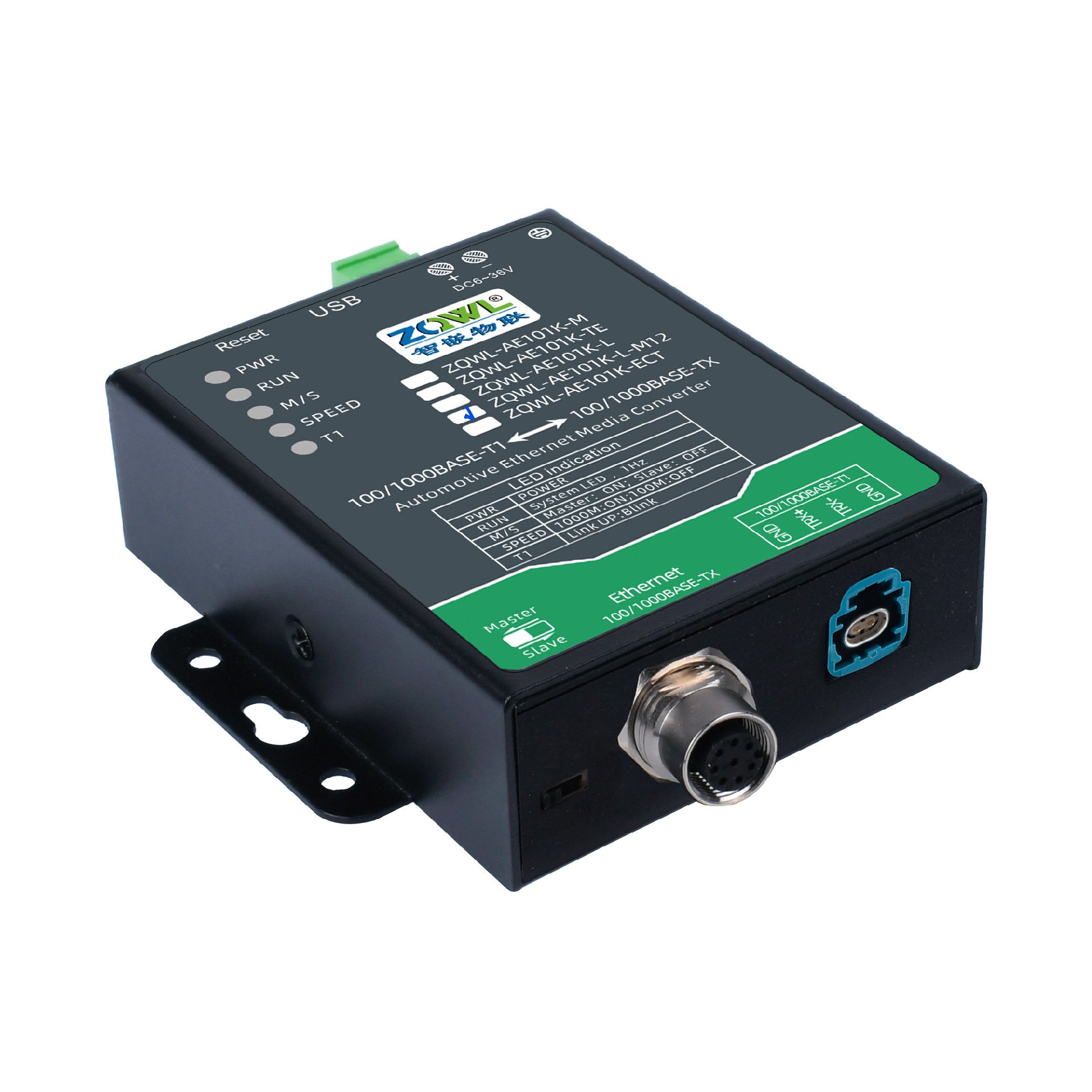

ZQWL-AE101B是一款百兆车载以太网(100BASE-T1)到RJ45普通以太网(100BASE-TX)的转接器。该设备实现了普通以太网和百兆车载以太网的物理层点对点的双向透明转换，不存储或修改任何以太网数据包。
功能特点：
◆车规级设计。
◆DC9~36V宽压供电设计，支持12V/24V的供电系统。
◆支持Type-C接口的USB供电。
◆1个车载以太网接口，100BASE-T1,接口形式：Molex、H-MTD、TEMatenet、5.08OPEN端子可选。
◆1个普通标准以太网100BASE-TX，RJ45接口。
◆车载以太网端可设置成主机(Master)或从机(Slave)。设置后无需重启设备即可生效。
◆内置符合OPEN Aliances 标准的100BASE-T1滤波器。
◆丰富的状态指示灯，方便定位问题。
◆支持OEM、ODM。
兼容性强：
产品已成功对接华为、理想、小米、小鹏等车机影音系统；成功对接华为、大疆、禾赛、速腾、北醒等激光雷达；兼容市面常用的车载以太网PHY。
通过车载以太网一致性测试：
智嵌物联的车载以太网转换器设备均通过了车载以太网一致性测试
-40℃~85℃宽温设计：
分别长时间连续工作在-40℃和85℃环境下，设备稳定运行，满负载情况下丢包率零丢包。
防雷防静电设计：
严格的电磁环境测试，确保产品稳定运行。
车规级震动测试：
产品通过了严格的车规级震动测试，震动测试标准为：IS016750-3:2023

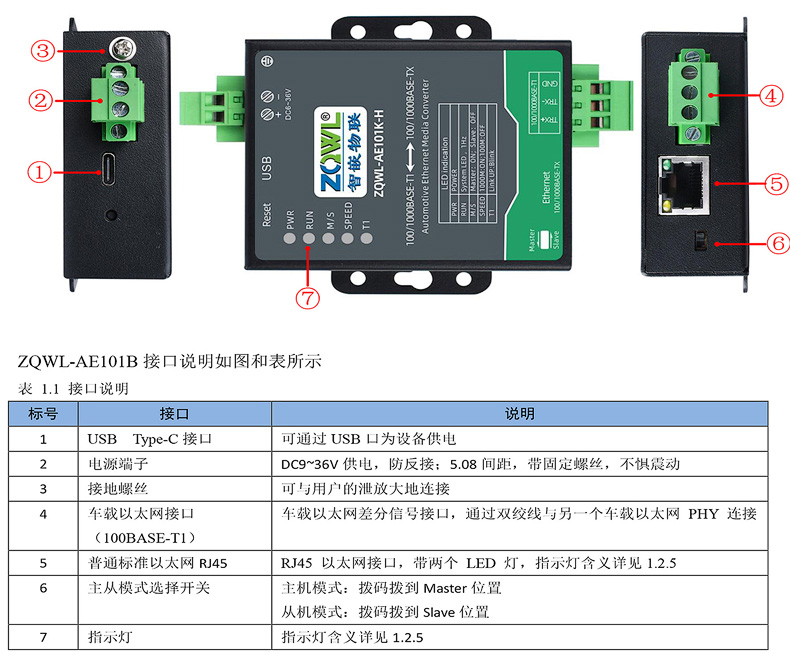

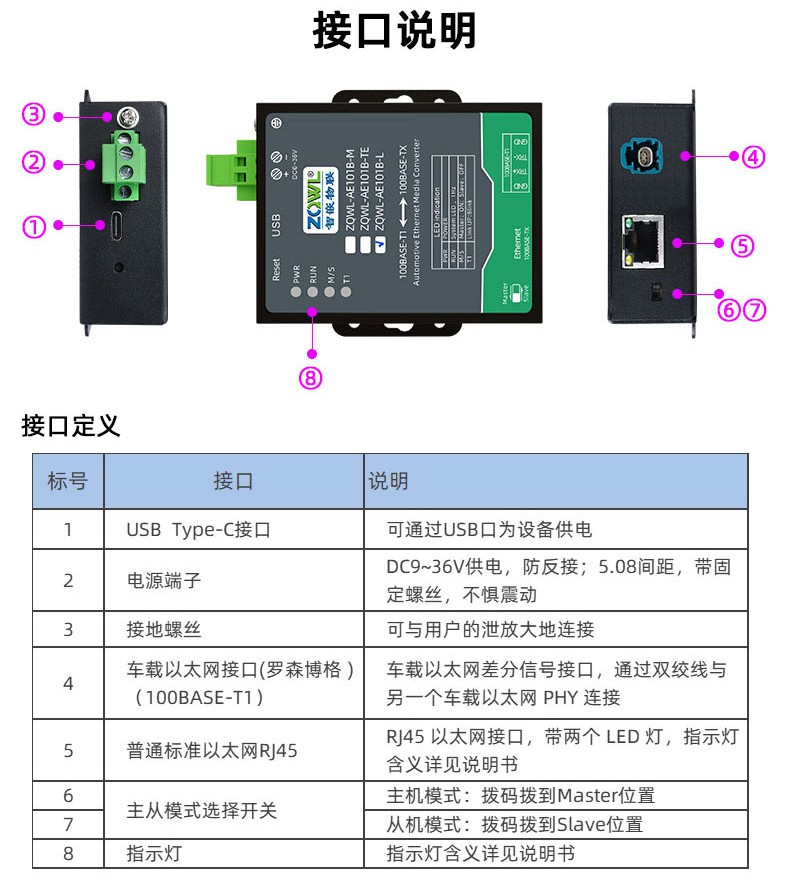

硬件接口：

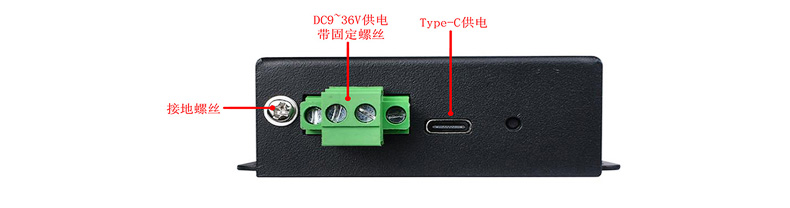

电源接口：
设备支持两种供电方式：
一种是USB供电，Type-C接口；
一种是DC9~36V供电，其物理接口为5.08间距的OPEN端子，端子带固定螺丝，固定牢固，不惧震动。
用户选择其中任意一种给设备供电即可，也可以两种供电方式可同时使用。
外壳上带有接地螺丝，可与用户系统的泄放大地连接。

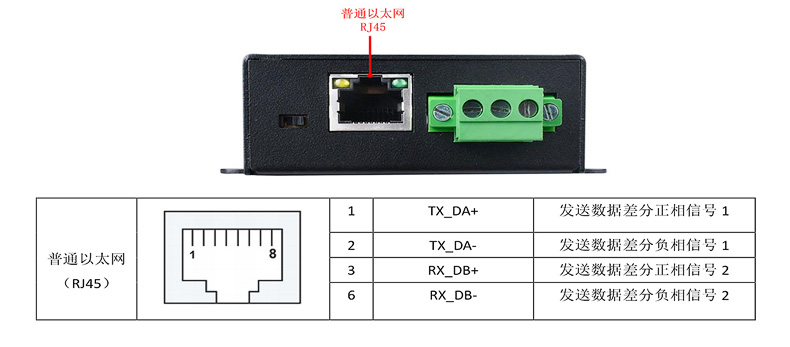

普通标准以太网接口（RJ45）：
设备提供了1路普通百兆以太网接口(RJ45)，100Mbps速率自适应，可通过网线与PC电脑的网口相连。
RJ45接口有两个指示灯：左侧橙色LED和右侧绿色LED。当网络LINK UP时，橙色指示灯常亮，当有数据交互时，绿灯闪烁。

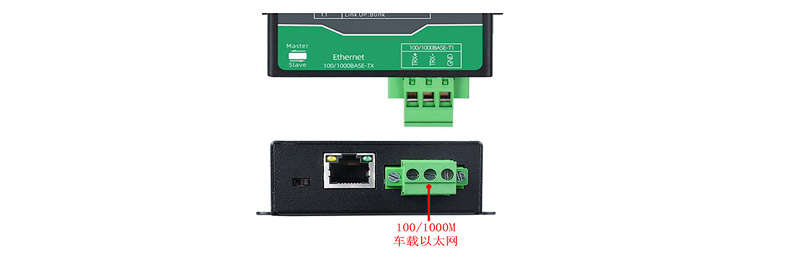

车载以太网接口：
设备支持1路100BASE-T1车载以太网接口，接口物理形式为5.08间距OPEN3端子，端子带有固定螺丝，固定牢固，不惧震动。可通过双绞线与车载ECU的车载以太网接口连接。
设备车载以太网的面板丝印为TRX 、TRX-、GND。TRX 、TRX-端子通过双绞线分别与车载ECU设备的数据正和数据负连接。GND端子可与双绞线的屏蔽层连接。

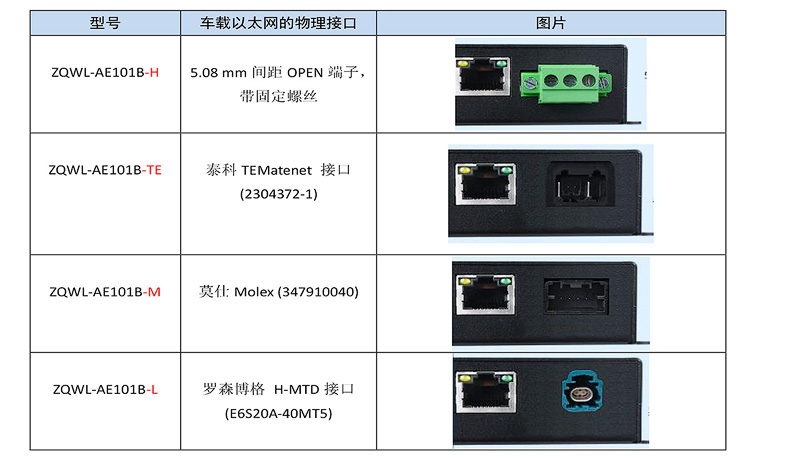

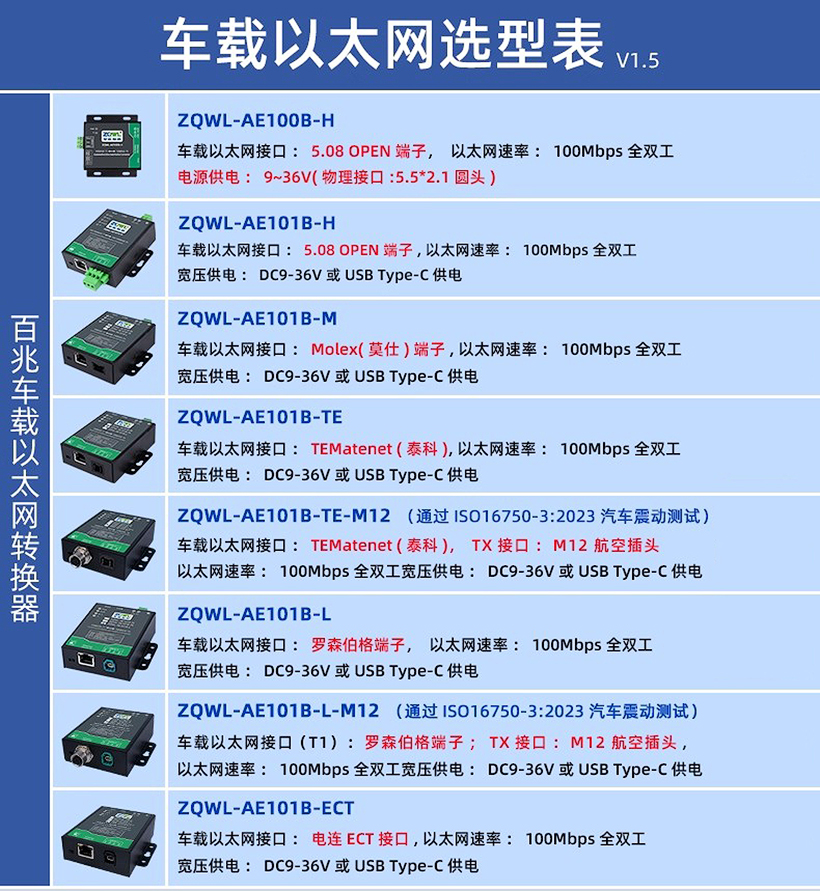

1个车载以太网的物理接口可以是：Molex（莫仕）、H-MTD（罗森伯格）、TEMatenet(泰科）、5.08OPEN端子可选。对应型号如所示

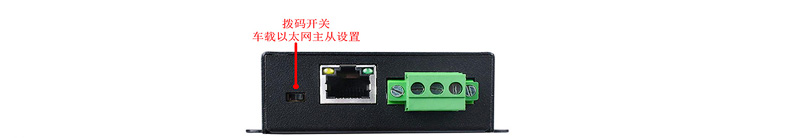

拨码开关：
设备的车载以太网主从模式可通过设备侧边的拨码开关来设置，可分别拨向丝印Master或Slave来选择对应的模式。拨码配置为软件实时配置，在设备上电的任何运行状态下拨码都立即生效。

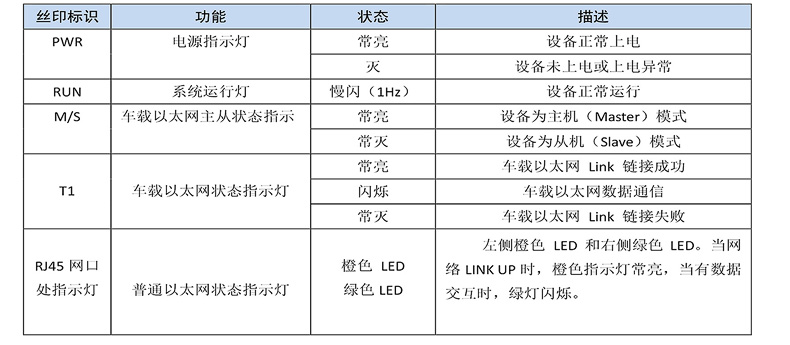

状态指示灯：
设备提供了丰富的状态指示灯，可帮助用户快速定位问题。

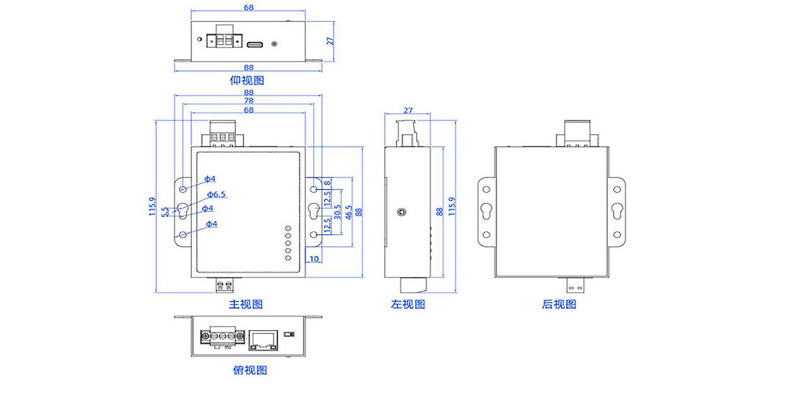

设备尺寸：

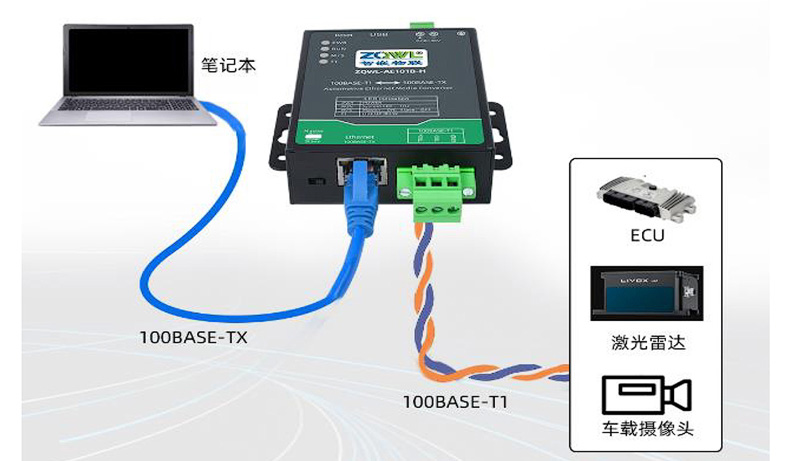

应用场景：
