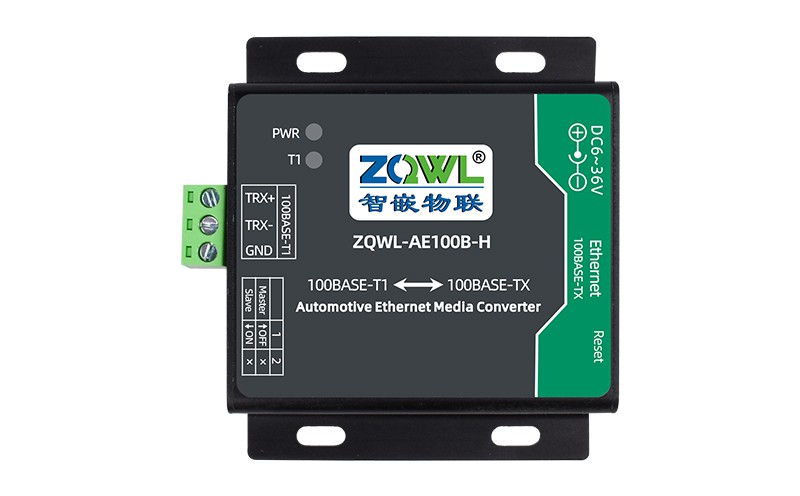

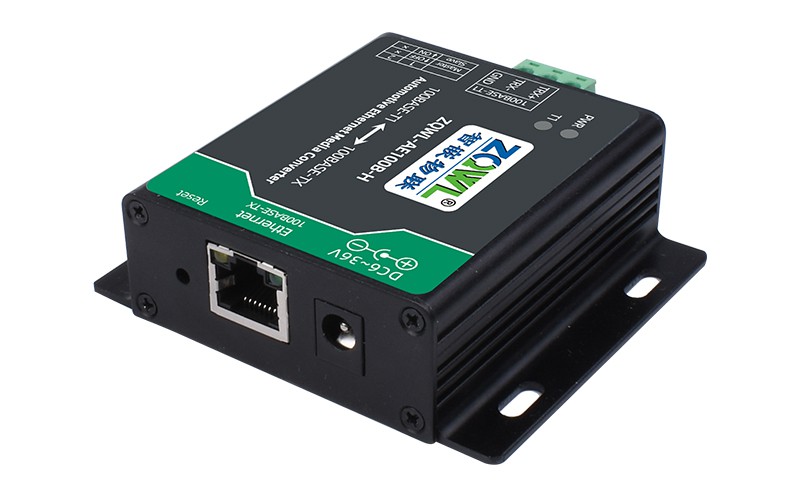

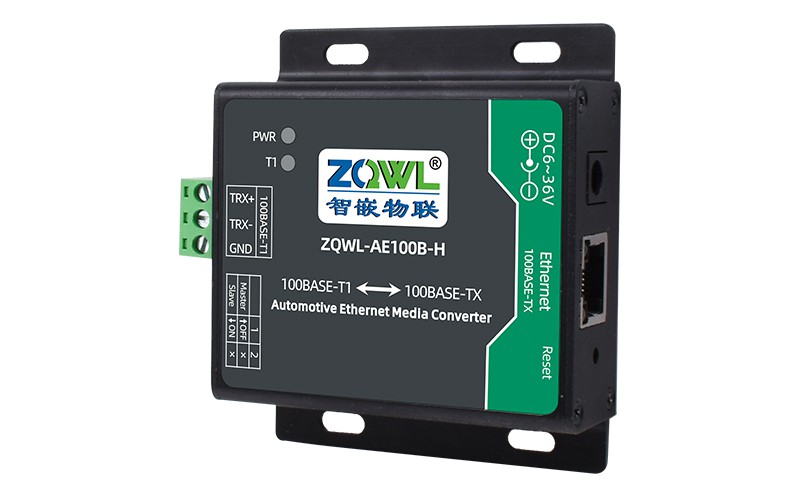

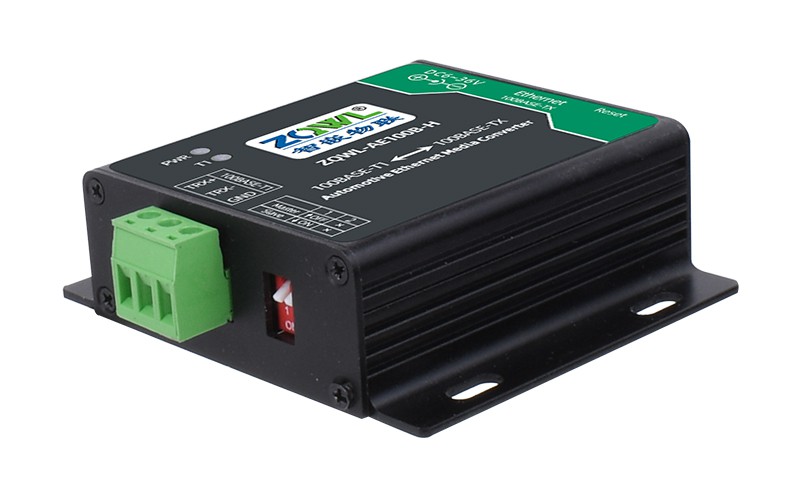

ZQWL-AE100B-H 是一个车载以太网到 PC 以太网的转接器。该设备实现了 PC 以太网和车载以太网的双向转换。

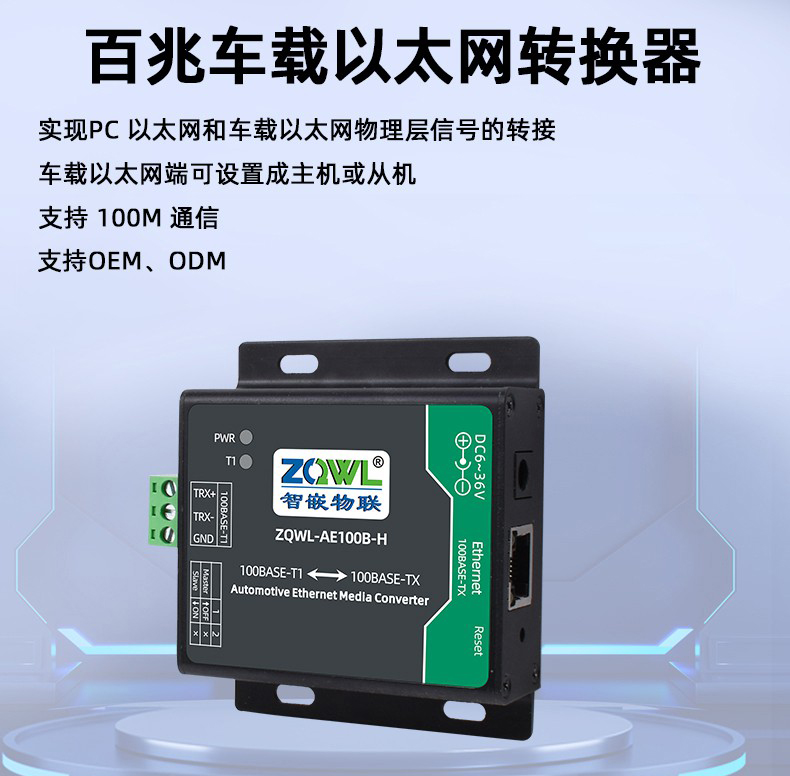

功能特点：
实现PC以太网和车载以太网物理层信号的转接
车载以太网端可设置成主机或从机
支持100M通信
支持OEM、ODM
通过车载以太网一致性测试：
智嵌物联的车载以太网转换器设备均通过了车载以太网一致性测试
-40℃~85℃宽温设计：
分别长时间连续工作在-40℃和85℃环境下，设备稳定运行，满负载情况下丢包率零丢包。
防雷防静电设计：
严格的电磁环境测试，确保产品稳定运行。
车规级震动测试：
产品通过了严格的车规级震动测试，震动测试标准为：IS016750-3:2023

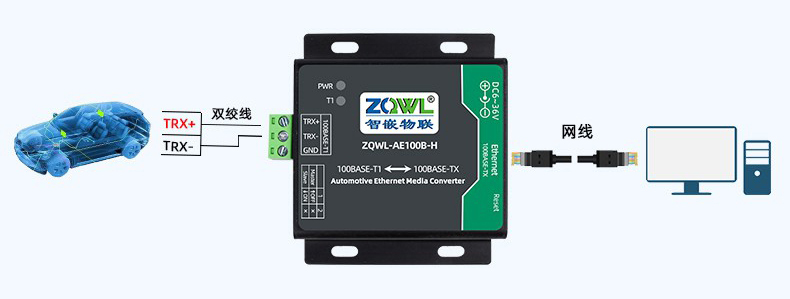

车载以太网连线示意图：
使用ZQWL-AE100B-H时，有两个以太网的信号需要接。其中一个是接PC以太网的RJ45接口，另一个是用双绞线连接车载以太网的端子(TRX +、TRX-)。

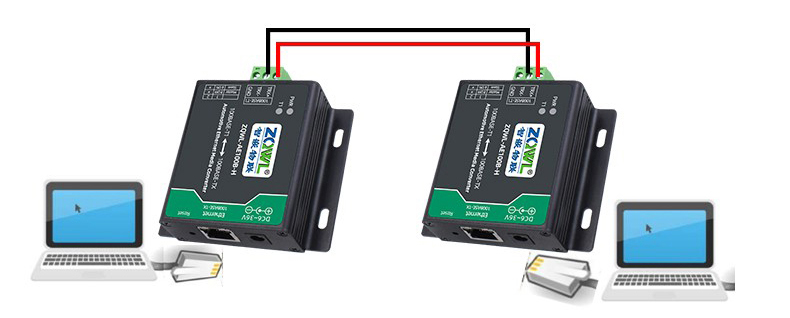

2台设备对测：
1，将其中一台ZQWL-AE100B-H设置成主机模式，另一台设置成从机模式；
2，使用双绞线连接两台ZQWL-AE100B-H的车载以太网接口(TRX+ 接TRX+ ,TRX-接TRX-);
3，使用网线分别将两台ZQWL-AE100B-H的RJ45网口连接到不同的电脑（或路由器)，最后信号线的连接示意如图所示；
4，给两台ZQWL-AE100B-H上电。
5，将两台电脑P地址设置到同一网段的不同地址，如两台电脑P地址分别
设置为192.168.1.100和192.168.1.200。使用其中的一台电脑ping另一台电脑，可以ping通，说明两台ZQWL-AE100B-H是正常的。

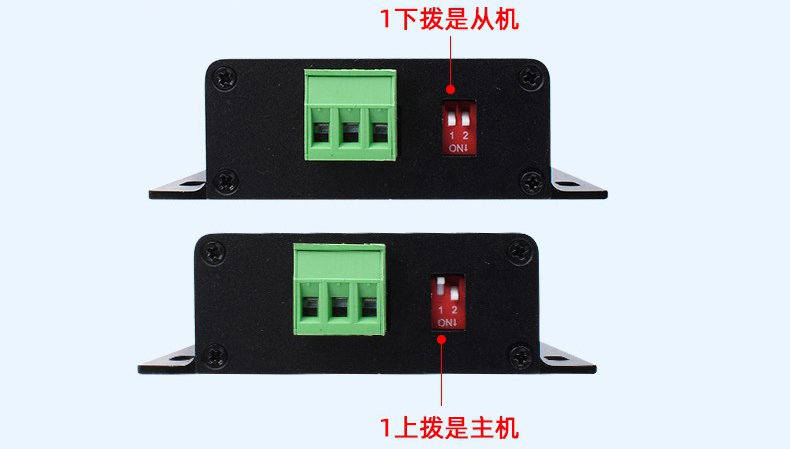

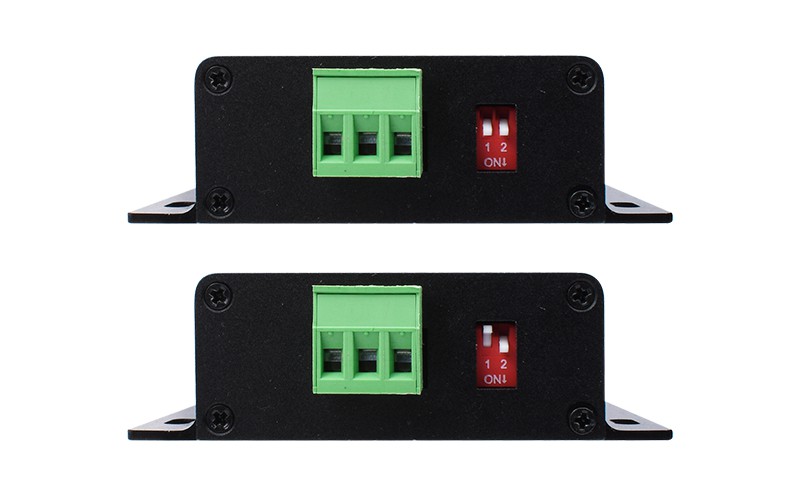

拨码开关设置主从模式：
主机模式：将拨码开关的第1位上拔到OFF,可以将ZQWL-AE100B-H设置到主机模式。
从机模式：将拔码开关的第1位下拨到ON,可以将ZQWL-AE100B-H设置到从机模式。

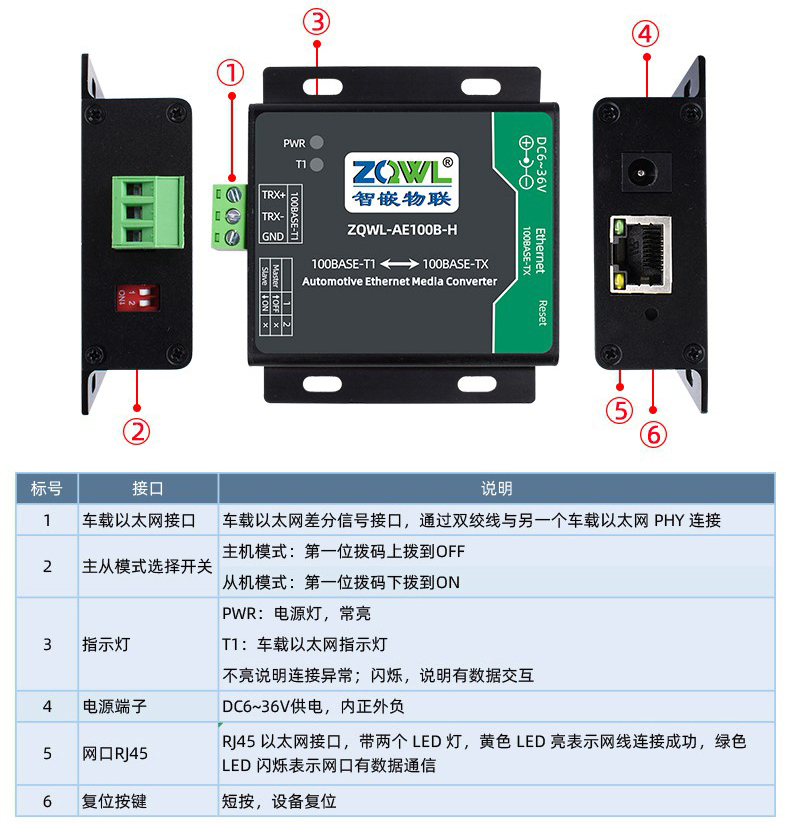

接口说明：

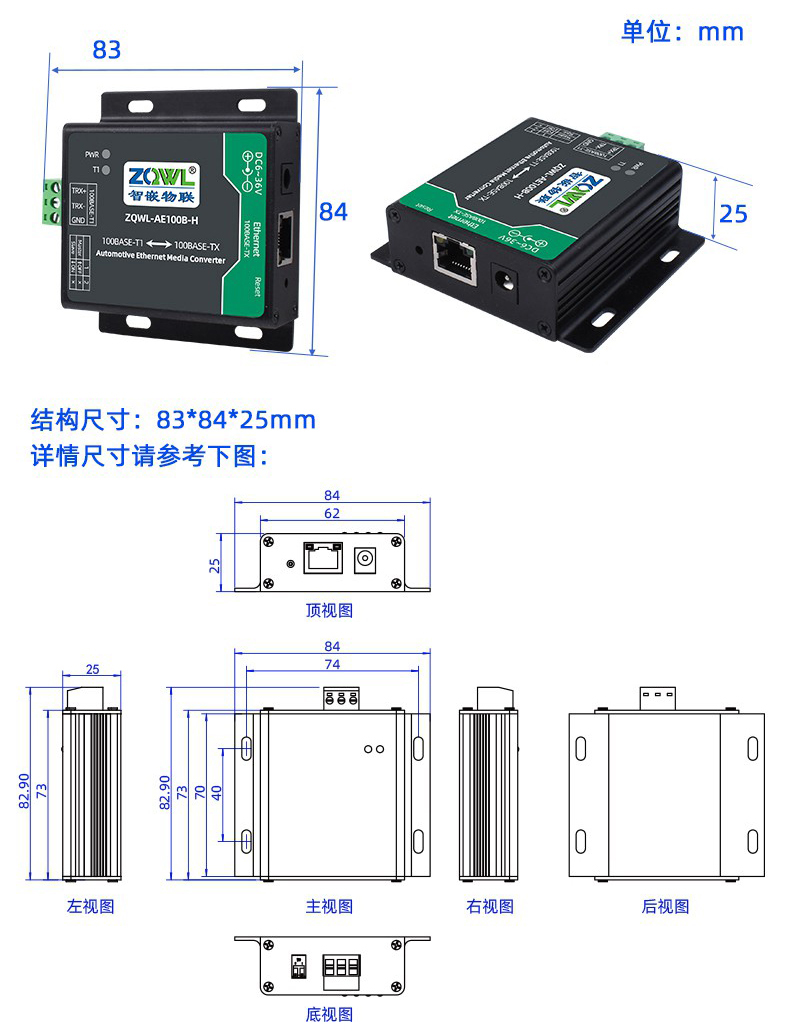

产品尺寸：

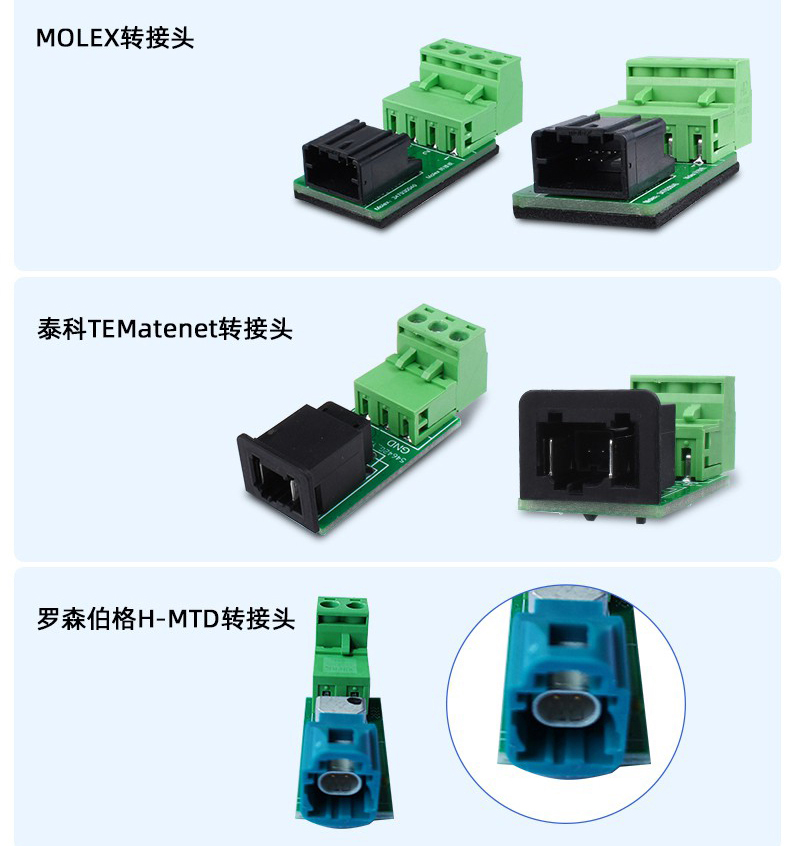

车载以太网转接头：
应用场景：
