智嵌物联ZQWL串口服务器虚拟串口使用演示

一、虚拟串口工作模式介绍

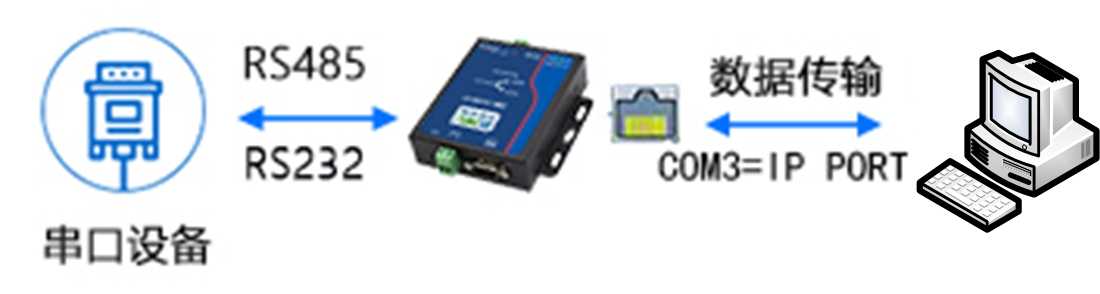

智嵌物联ZQWL虚拟串口工作模式是将网口模拟成串口通信,相当于两端都是使用串口通信,所以在使用中,我们要使用网络虚拟串口软件创建虚拟串口。从而PC机可以直接操作该串口来完成和串口设备的通讯,减少了PC软件的开发难度以及开发时间。

1.1虚拟串口工作模式使用步骤

1.1.1安装虚拟串口软件

下载“ZQWL虚拟串口软件”(可在官网下载http://www.zhiqwl.com),并按照提示安装软件。打开虚拟串口软件

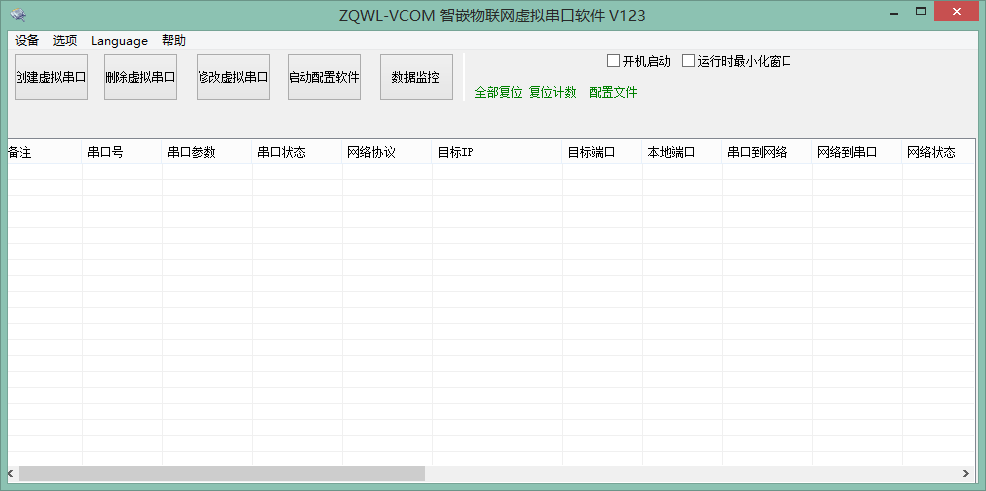

,界面如图1所示。

图1 虚拟串口软件VCOM界面

1.1.2 TCP_SERVER模式下虚拟串口的使用方法

VCOM运行在TCP Client模式时,串口服务器必须运行在TCP_SERVER模式下,此时虚拟串口软件会自动去连接串口服务器。这种模式的特点是,电脑的IP可以改变(一般是路由器自动分配),串口服务器的IP必须固定。

具体使用步骤如下:

1、硬件连接

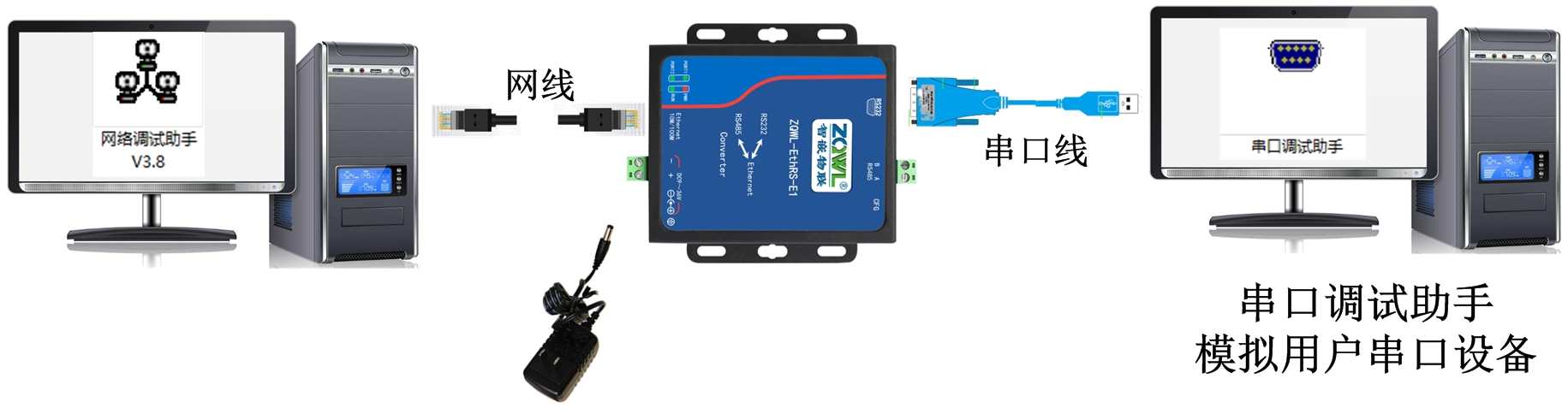

用网线将设备的网口连接至电脑的网口;用USB转串口线连接设备和电脑。用电源适配器为设备供电。硬件连接如下图所示。供电后请先观察设备指示灯是正常,如下表所示。

指示灯设备正常时
电源指示灯(PWR)常亮
运行指示灯(RUN)闪烁(频率约1HZ)
网口灯一个灯常亮,一个灯有数据时会闪烁
串口数据指示灯(PORT1~24)串口有数据时会闪烁或常亮



2、设备参数配置

与TCP_SERVER模式下的设备参数配置一样。

3、创建虚拟串口

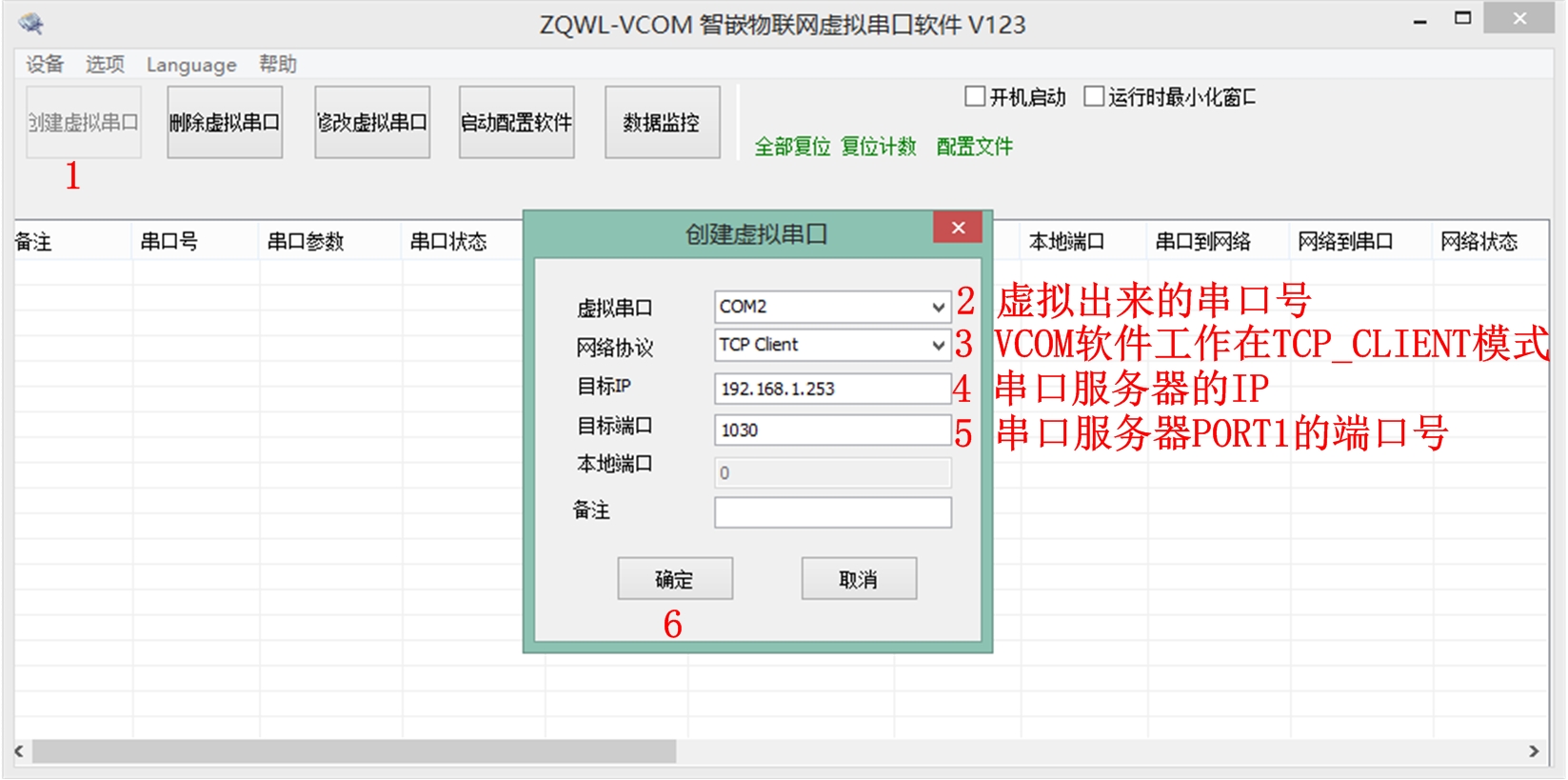

打开“ZQWL虚拟串口软件”,并按图 2所示步骤操作。

图2 设备在TCP_SERVER模式下创建虚拟串口

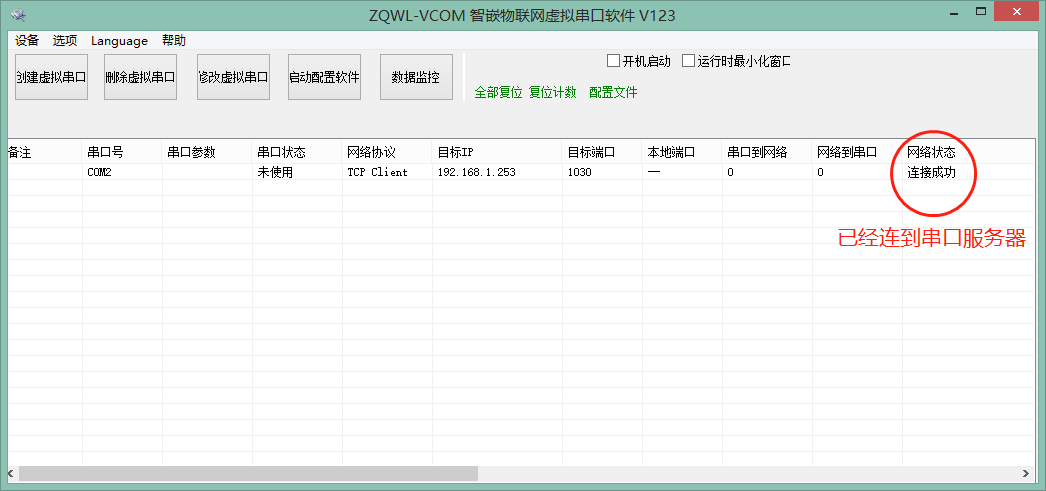

虚拟串口创建完成后的界面如图3所示。

图 3 虚拟串口创建完成

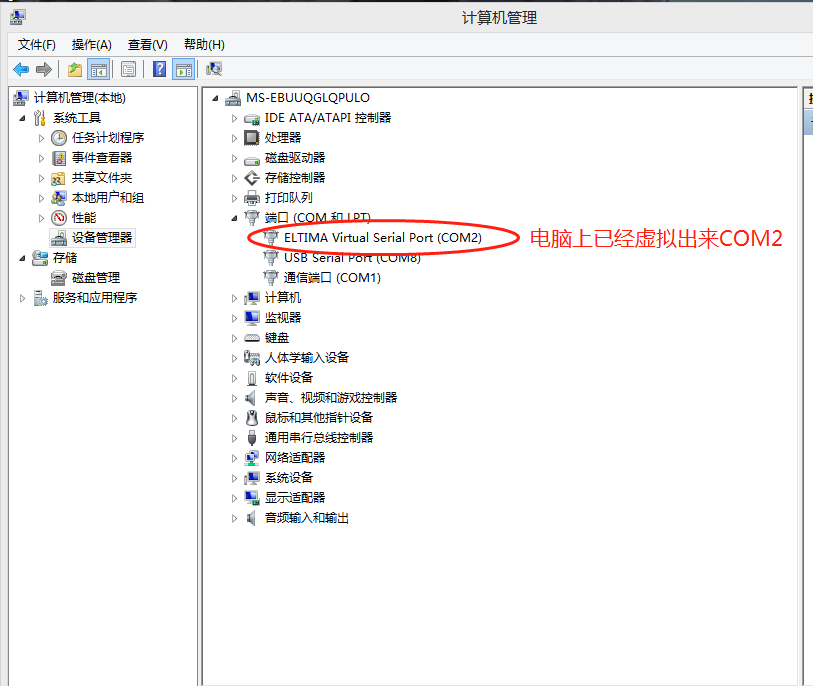

此时打开电脑的设备管理器,可以看到COM2已经存在。如图 4所示。

图 4 查看虚拟串口号方法

4、收发数据测试

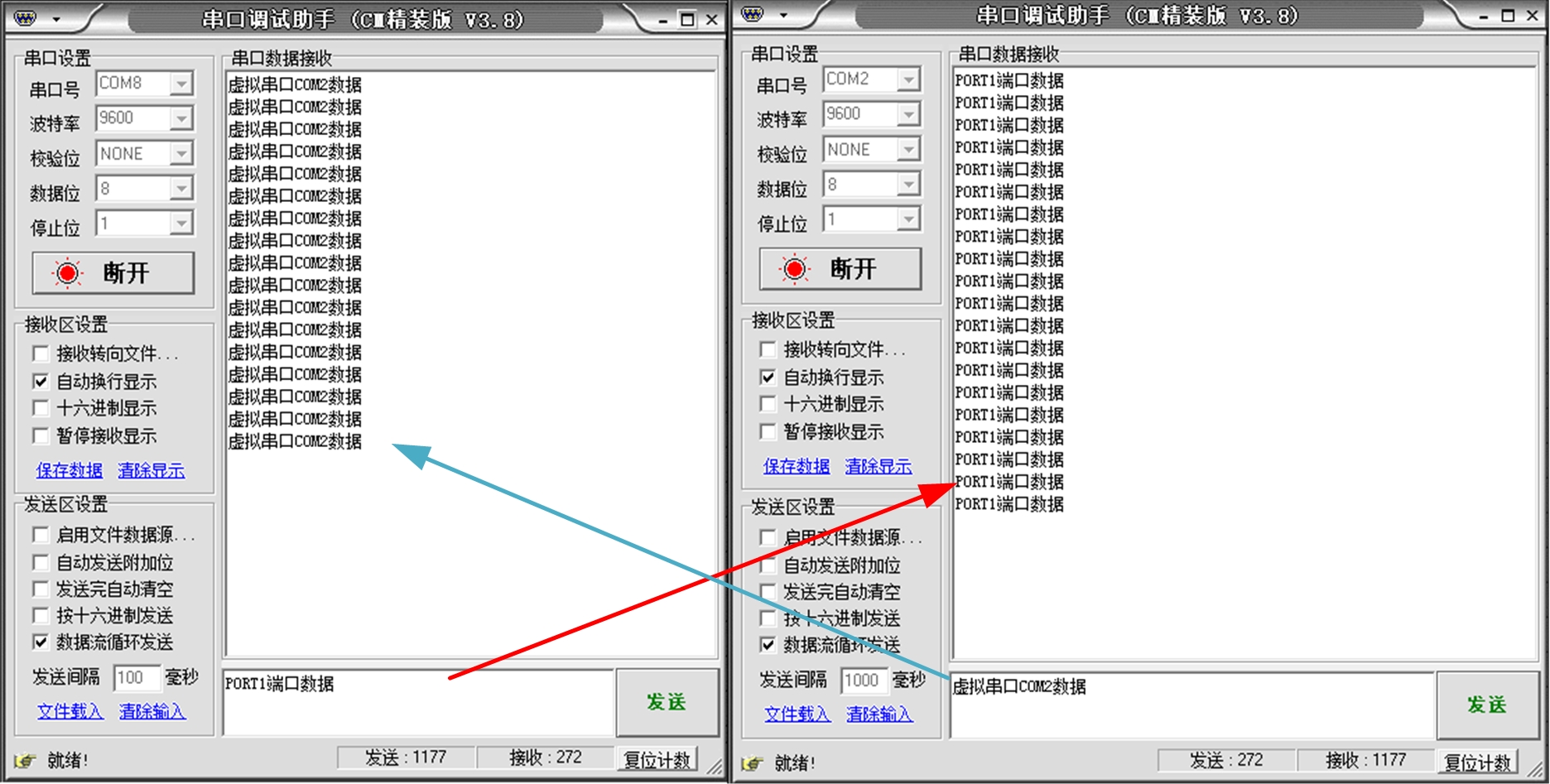

COM8是串口服务器的PORT1,COM2是网络虚拟出来的串口,经过以上配置,两个串口可以透明传输数据了,如图5所示。

图 5 TCP SERVER模式下虚拟串口数据透传测试结果

1.1.3 TCP_CLIENT模式下虚拟串口的使用方法

VCOM运行在Server模式时,串口服务器必须运行在TCP_CLIENT模式下,此时虚拟串口软件VCOM监听串口服务器,串口服务器自动去连接虚拟串口软件。这种模式的特点是,电脑的IP不能改变,串口服务器的IP可以改变(可以通过路由器自动分配分配)。

具体使用步骤如下:

1、硬件连接

用网线将设备的网口连接至电脑的网口;用USB转串口线连接设备和电脑。用电源适配器为设备供电。硬件连接如错误!未找到引用源。所示。供电后请先观察设备指示灯是否正常。

2、设备参数配置

与TCP_CLIENT模式下的设备参数配置一样。

3、创建虚拟串口

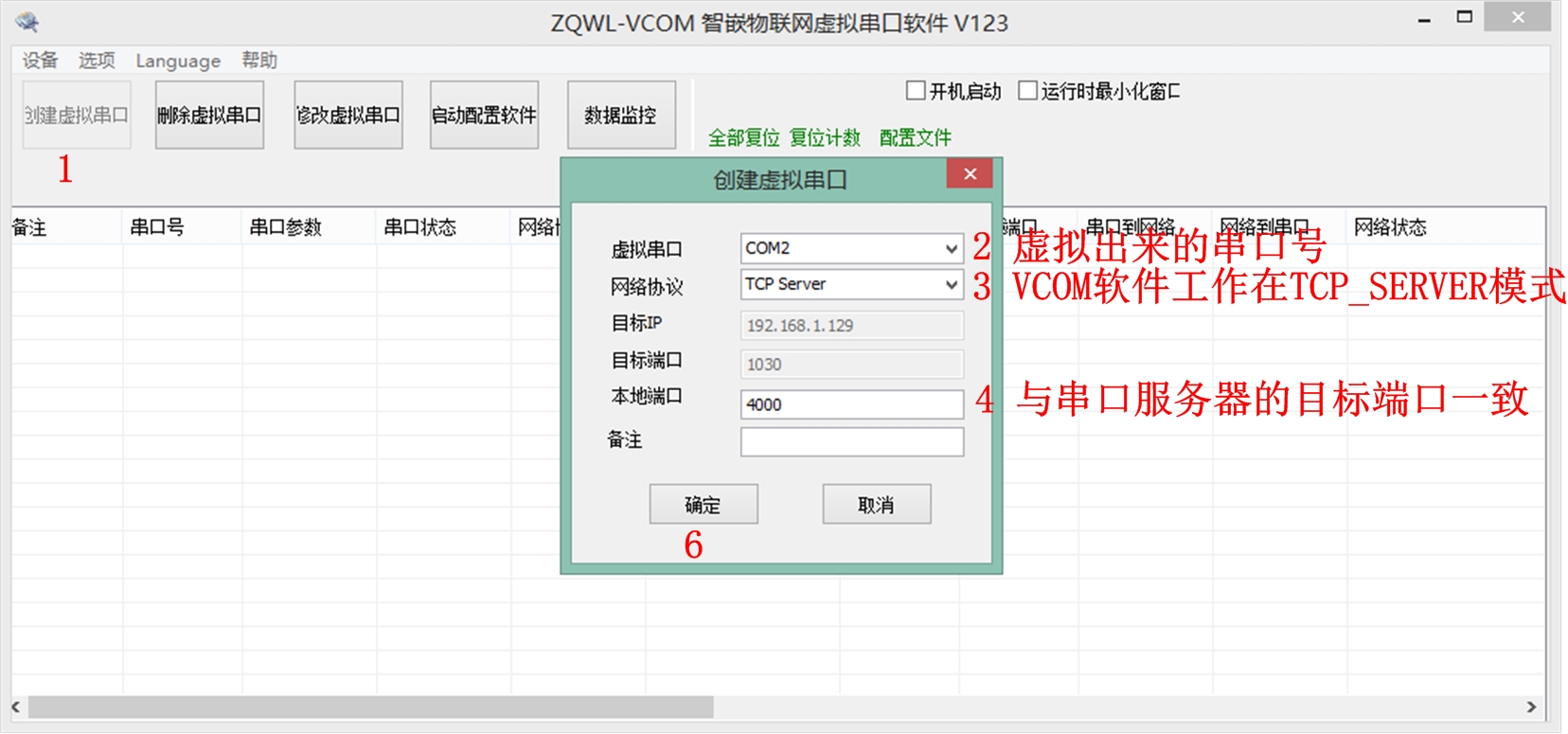

打开“ZQWL虚拟串口软件”,并按图6所示步骤操作。

图6 设备在TCP_CLIENT模式下创建虚拟串口

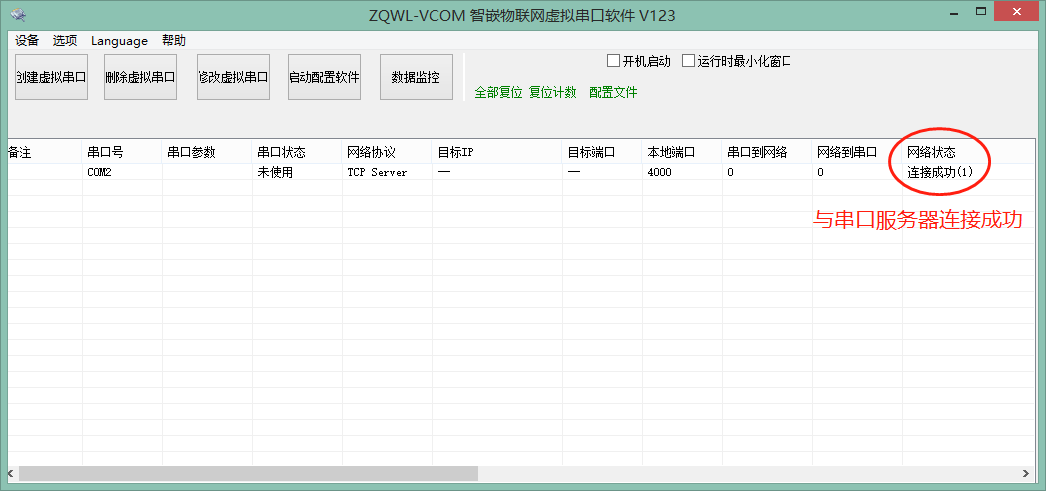

虚拟串口创建完成后的界面如图7所示。

图 7 虚拟串口创建完成

此时打开电脑的设备管理器,可以看到COM2已经存在。如图7所示。

图 8 查看虚拟串口号方法

4、收发数据测试

COM8是串口服务器的PORT1,COM2是网络虚拟出来的串口,经过以上配置,两个串口可以透明传输数据了,如图9所示。

图9 TCP CLIENT模式下虚拟串口数据透传测试结果
