智嵌物联串口服务器与西门子Win CC软件通信演示

本小节简要介绍智嵌物联串口服务器与西门子Win CC组态软件通信的步骤。

具体要实现的功能：ModBus Slave软件用来模拟用户的ModBus RTU设备（从站），西门子Win CC组态软件模拟用户的TCP客户端软件（主站），通过串口服务器设备实现西门子Win CC组态软件对ModBus RTU设备寄存器的访问。

一、硬件准备

智嵌串口服务器一台(如型号ZQWL-EthRS-E1)；USB转串口线一条；网线一条；电脑一台。

二、软件准备

Win CC组态软件；ModBus Slave软件；智嵌物联串口服务器配置软件。

三、硬件连接

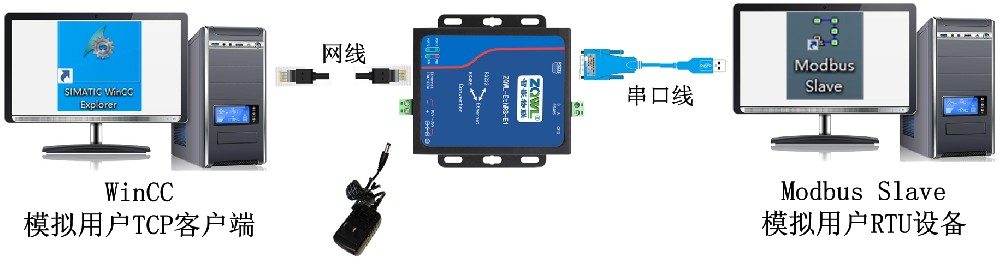

用网线将设备的网口连接至电脑的网口；用USB转串口线连接设备的PORT1和电脑。用电源适配器为设备供电。

图 1硬件连接

四、串口服务器参数配置

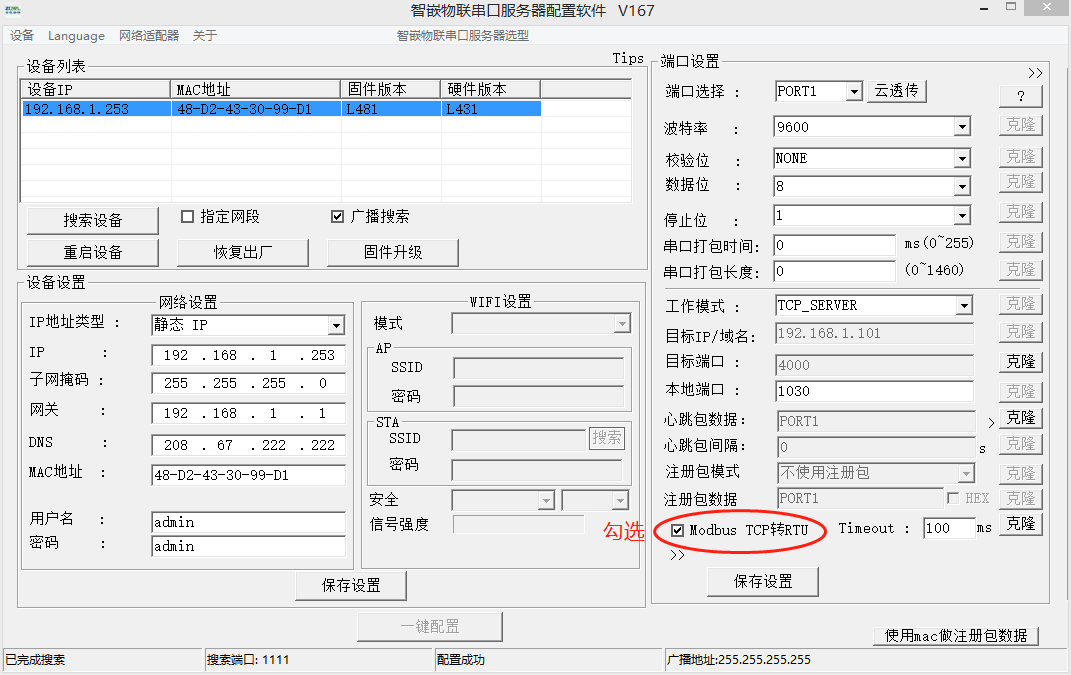

打开智嵌物联串口服务器配置软件，勾选启用“Modbus TCP转RTU”功能，其余参数默认即可，保存参数后重启设备。

图 2 串口服务器设备参数配置

五、Win CC组态软件新建项目工程

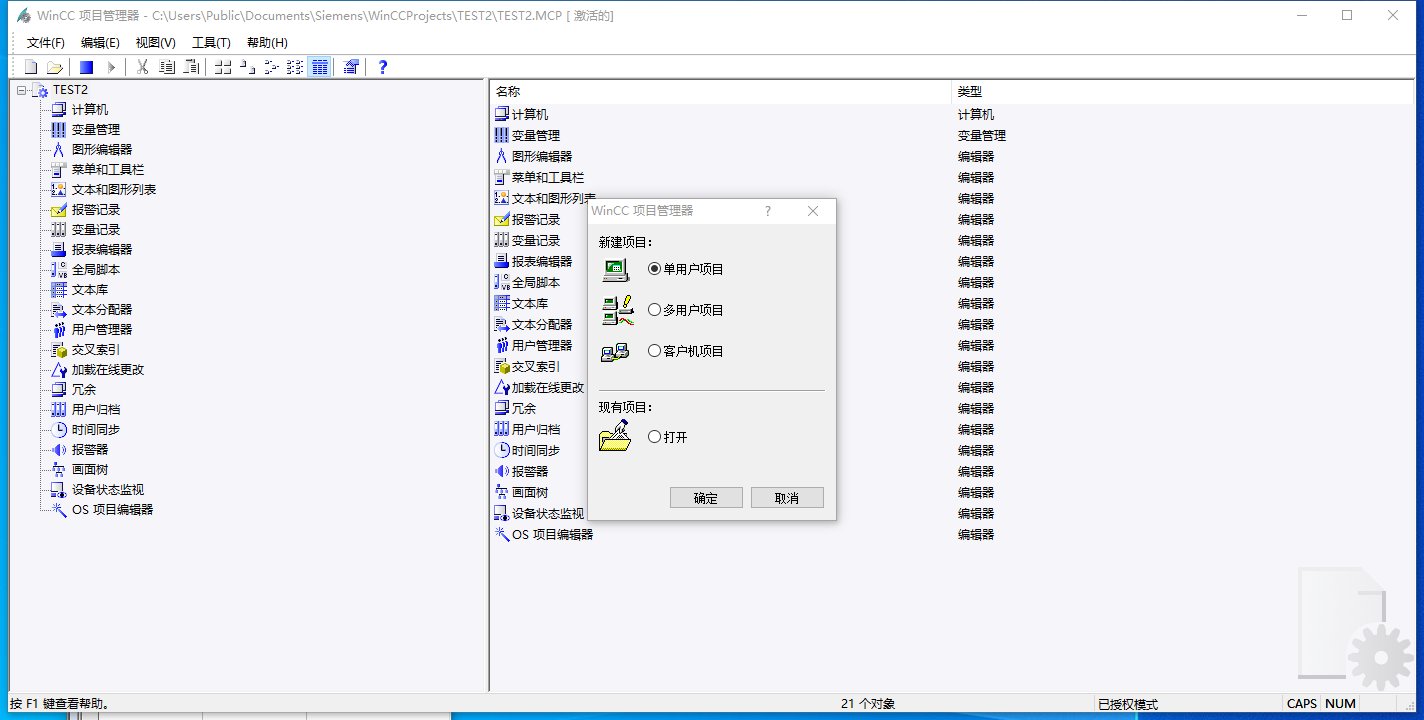

打开Win CC组态软件，并新建一个项目工程。如图所示。

图 3 Win CC组态软件新建工程

六、添加驱动程序

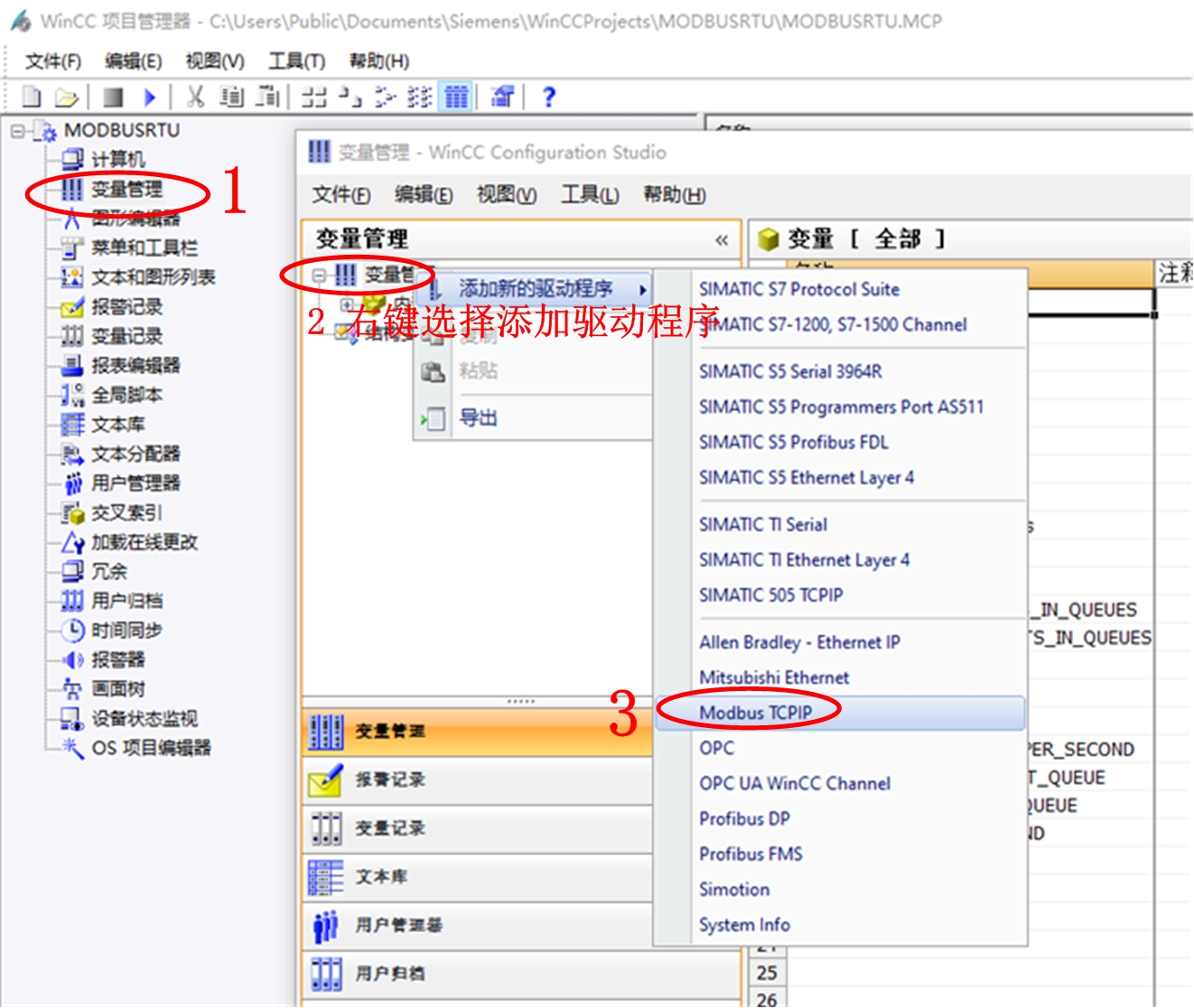

按图所示步骤为工程添加“Modbus TCP/IP”的驱动程序。

图 4 添加“Modbus TCP/IP”的驱动程序

七、建立连接

在“Modbus TCP/IP”驱动下建立一个新的连接，并对网络参数进行设置，具体步骤如图、图所示。

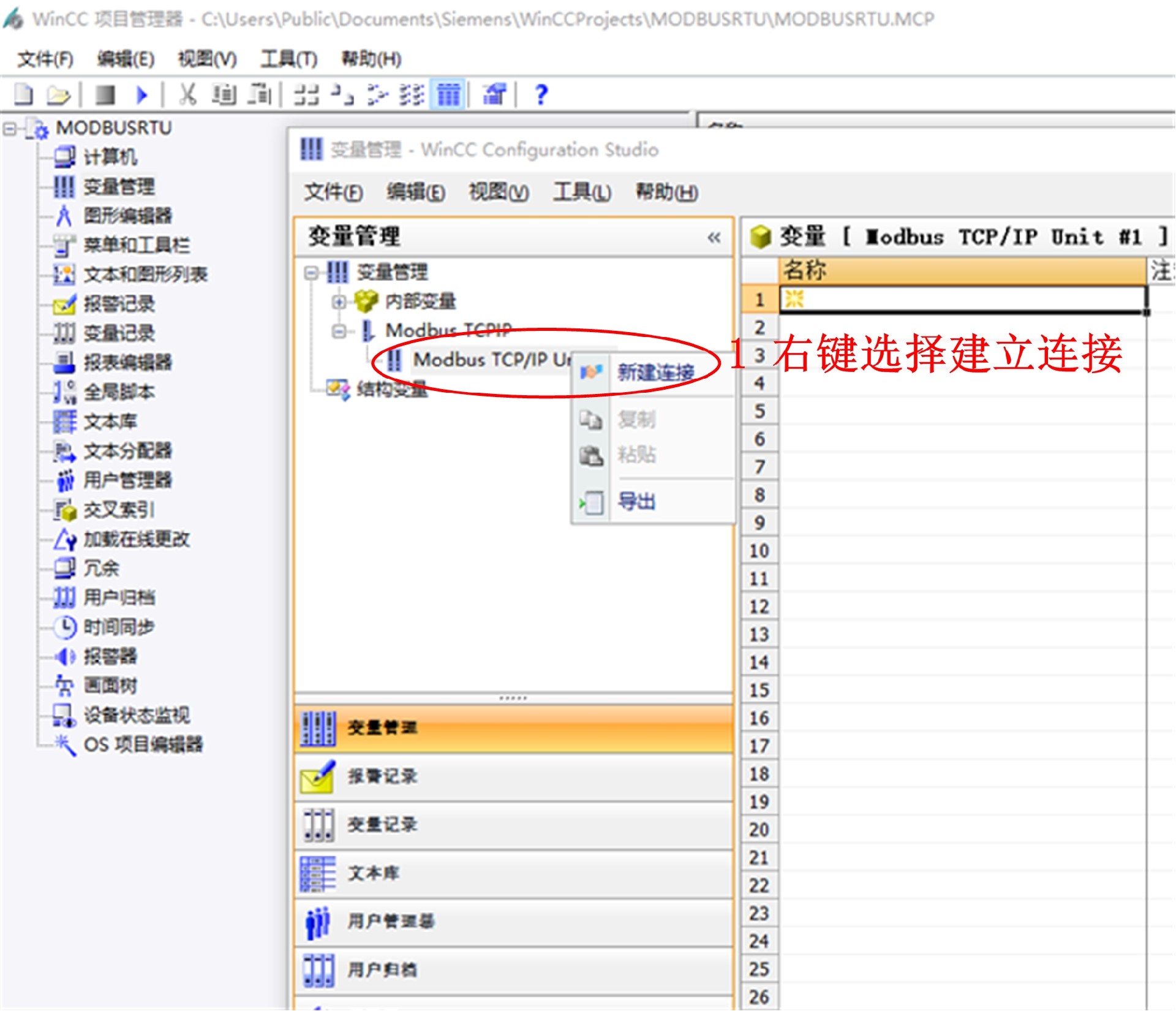

图 5 建立一个新连接

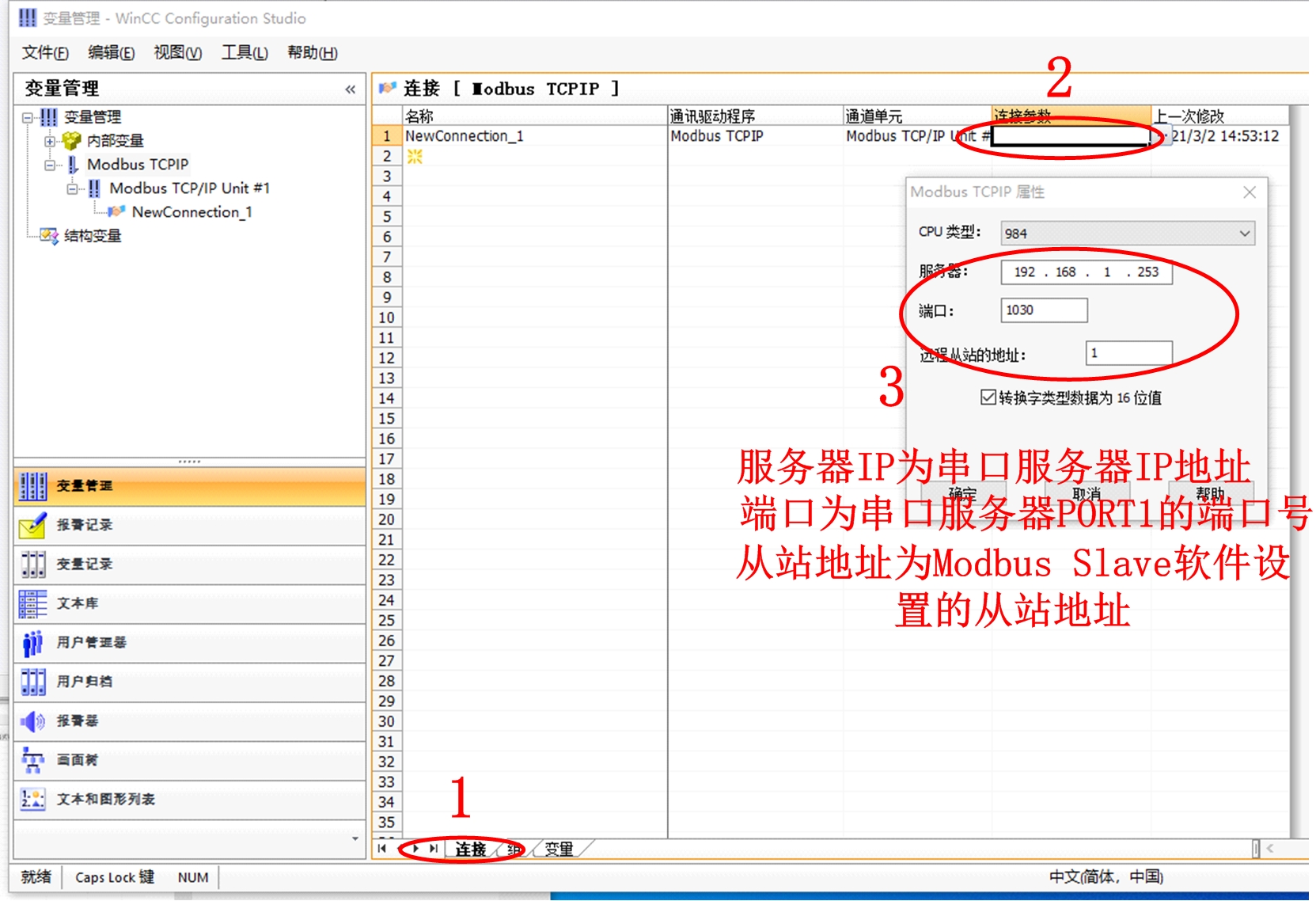

图 6对新连接设置网络参数

八、添加变量

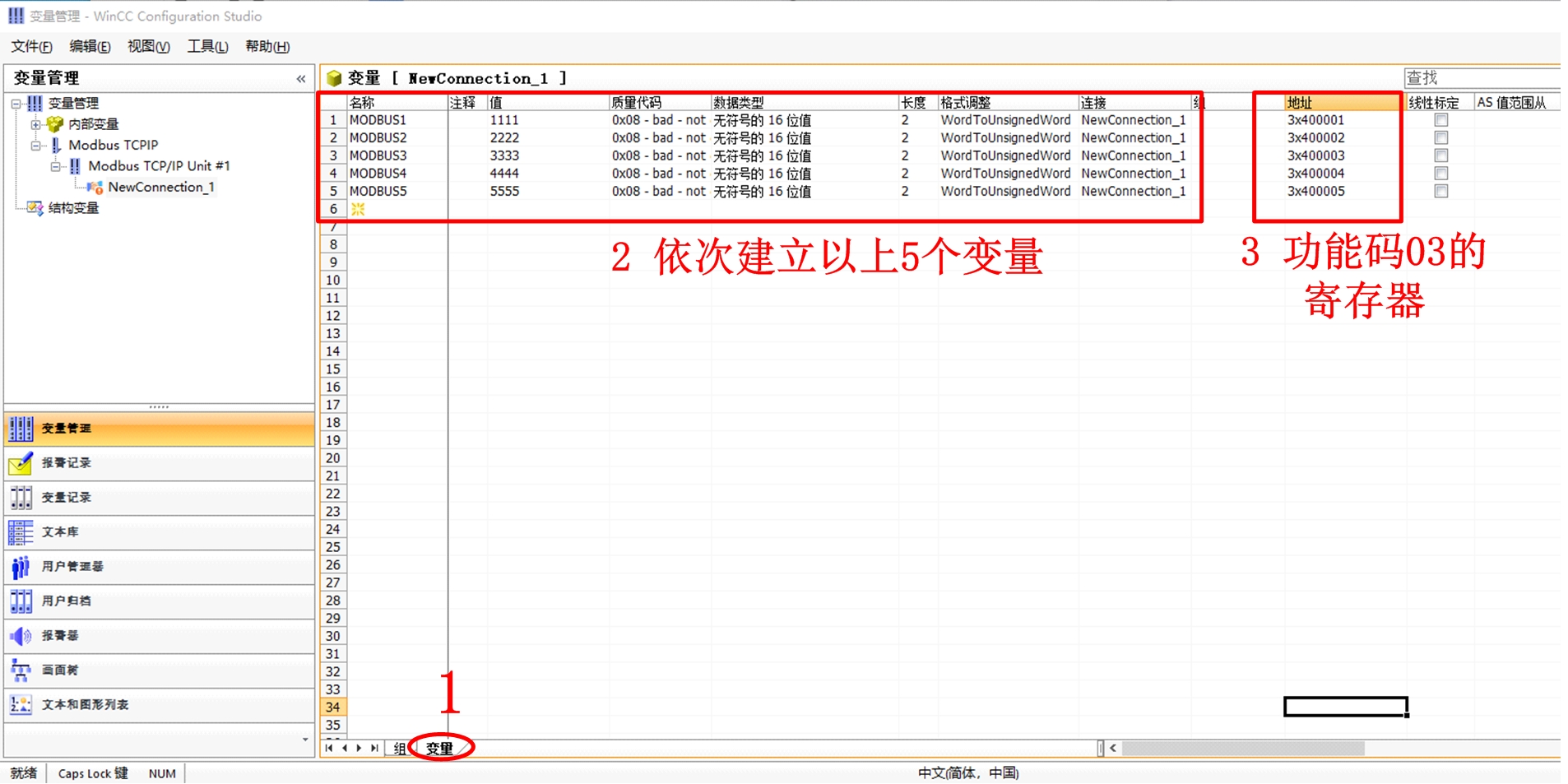

依次添加5个变量，分别代表Modbus Slave软件的5个寄存器值，如图所示。

图 7 添加变量

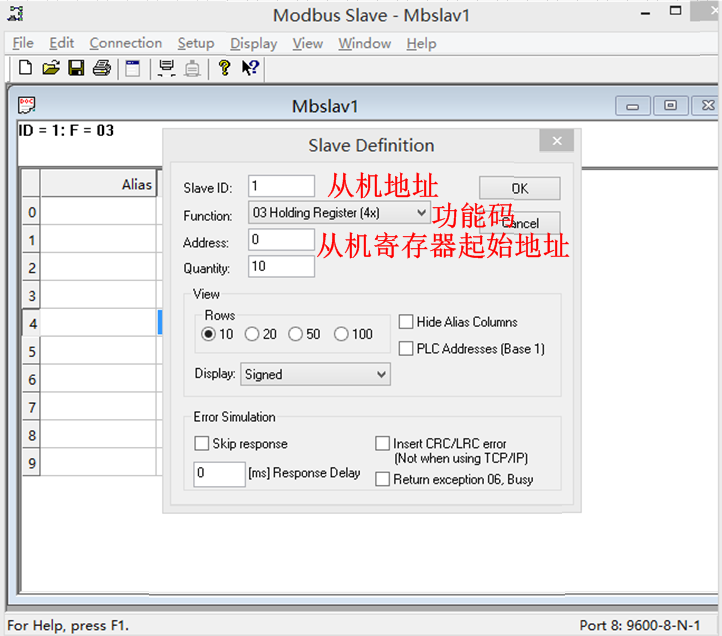

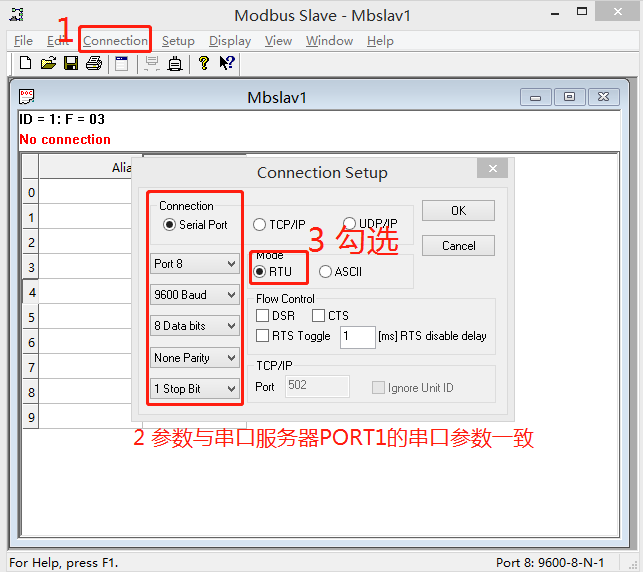

九、打开ModBus Slave软件，并按图、图所示设置。

图 8 ModBus Slave软件设置1

图 9 ModBus Slave软件设置2

十、通信结果

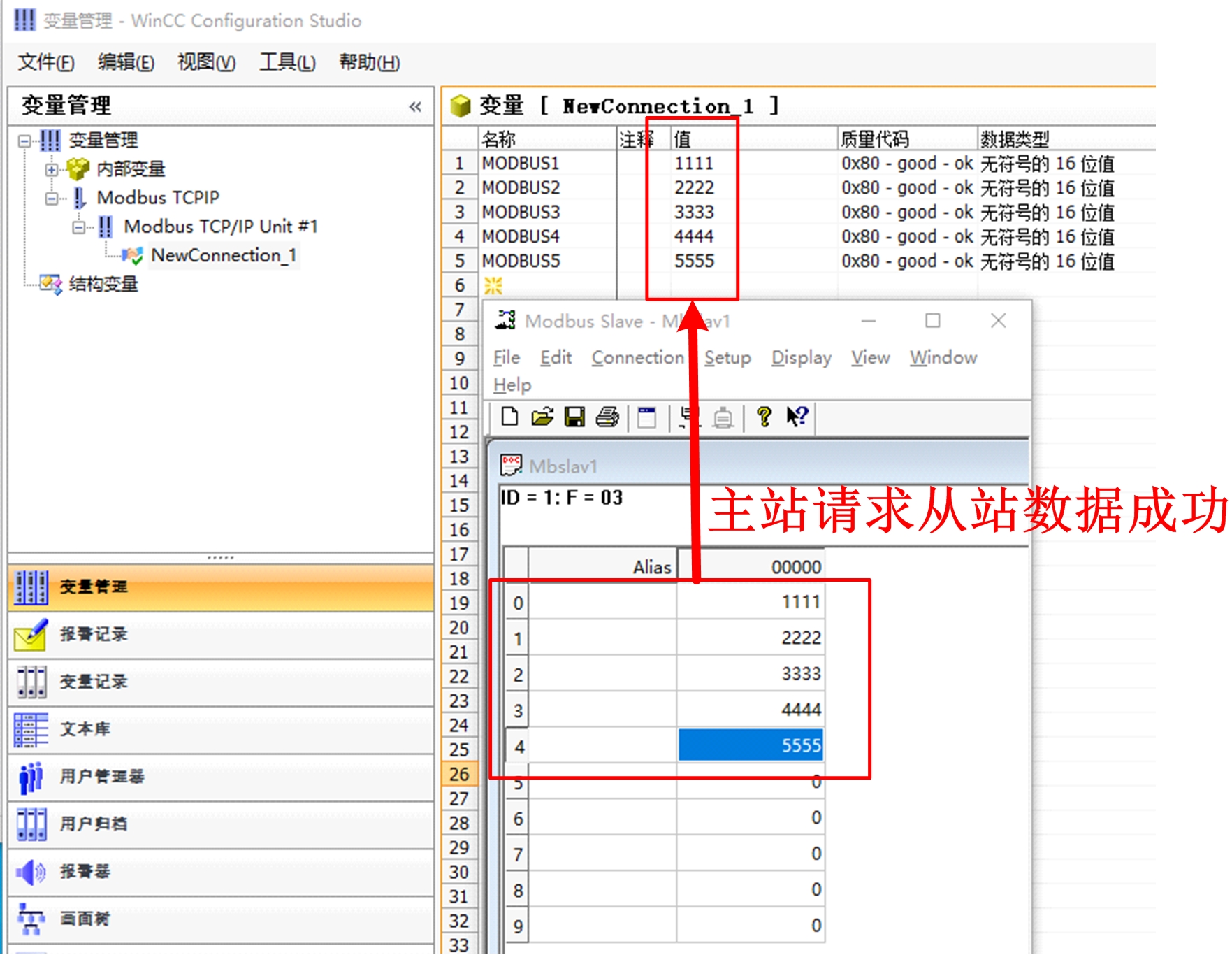

运行Win CC工程，并在ModBus Slave软件中输入不同的值，Win CC组态软件中会实时的现实出来。如图所示。

图 10 Win CC组态软件读取ModBus Slave寄存器值

另外，智嵌物联ZQWL品牌其他网络产品，也适用此方法，如智嵌物联ZQWL网络IO继电器板控制器ZQWL-IO-1BXRC16、4G继电器控制板ZQWL-GR0400M等。
