智嵌物联串口服务器快速使用说明

1.1功能简介

智嵌物联自主研发的串口服务器系列产品，内部集成了TCP/IP协议栈，可实现串口到以太网口数据的双向透明传输、ModBus协议转换等功能。设备通过简单的配置，即可轻松实现嵌入式用户串口设备的联网、上云等功能。广泛应用于机房监控、环境监控、智能交通、道闸控制、智能快递柜等行业。

1.2功能特点

1、产品系列型号丰富，1路串口~24路串口；

2、可使用配置工具进行参数配置；

3、可使用网页浏览器进行配置；

4、提供虚拟串口软件，可动态修改串口参数，真正实现虚拟串口；

5、支持最多4~64个TCP客户端连接，具体详见产品规格书；

6、支持接入智嵌云、阿里云；

7、支持标准的MQTT协议；

8、支持心跳包、注册包功能；

9、支持ModBus网关功能；

10、支持ModBus指令自主学习功能（支持的型号详见产品规格书）；

11、丰富的LED状态指示灯，快速定位问题；

12、支持固件升级；

13、支持OEM、ODM。

1.3快速使用说明

1.3.1使用前硬件准备

智嵌物联不同型号的串口服务器的使用方法是一样的，下面以ZQWL-EthRS-E1为例，简要介绍下串口数据与网络数据透传测试步骤。

1、为了测试ZQWL-EthRS-E1，需要以下硬件：

2、PC机一台；

3、ZQWL-EthRS-E1（或其他型号的串口服务器）一台；

4、DC12V 1A电源适配器一个；

5、网线一条；

6、USB转RS232串口线一条（测试RS232功能时用）；

7、USB转RS422串口线一条（测试RS485/RS422功能时用）；

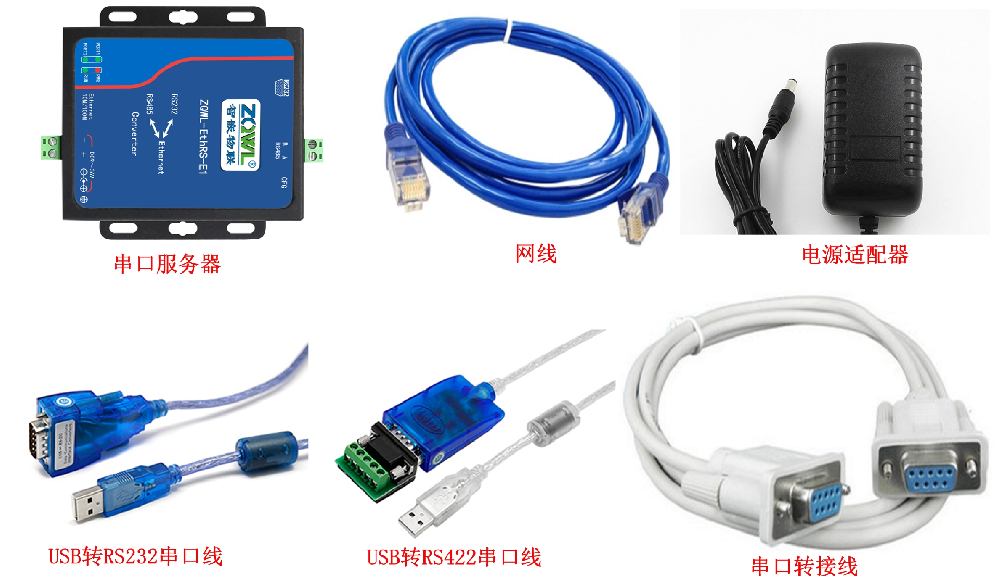

图1硬件准备

1.3.2使用前软件准备

在智嵌物联官网下载串口调试助手“UartAssist”、网络调试助手“网络调试助手V3.8”，如图2所示。官网地址：http://www.zhiqwl.com。

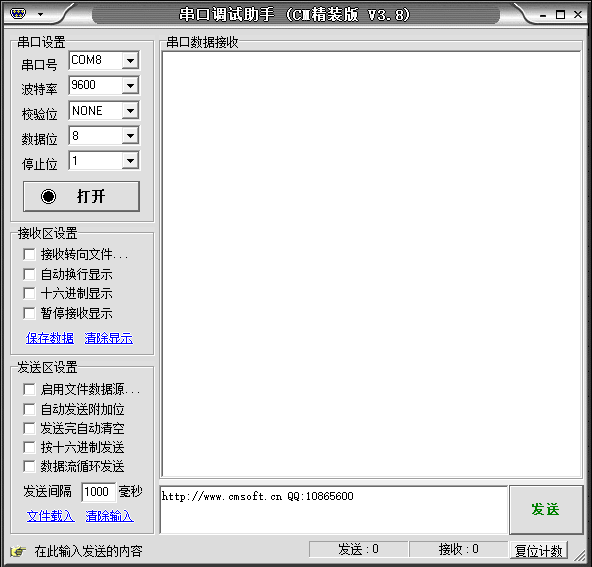

图2 软件准备

1.3.3设备默认参数测试步骤

不同串口（PORT）的RS232、RS485、RS422测试方法一样，下面以设备PORT1的RS232接口测试为例来说明串口服务器的测试方法。

1.连接硬件

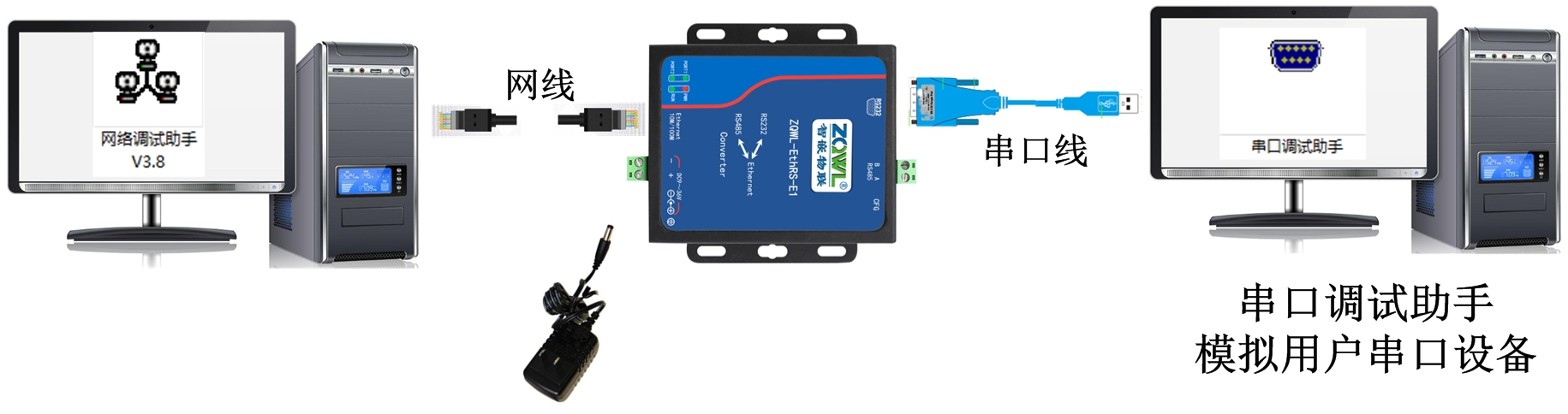

图3 硬件连接

1、用网线连接串口服务器网口和电脑网口。

2、用USB转RS232串口线连接电脑的USB口和串口服务器的RS232接口。

3、用电源适配器为设备上电，上电后观察指示灯是否正常，如表1所示。

表1 设备指示灯意义

2.设备参数配置

为了能使用户快速的对串口服务器有个简单的认识，我们使用串口服务器的默认参数进行数据透传测试。智嵌物联串口服务器设备的默认参数如表2所示。

表2 串口服务器默认参数
