DTU设备支持透传格式和ALink JSON 格式接入阿里云，本文档主要介绍以上两种格式接入阿里云的方法步骤。

1.1ALink JSON 格式接入阿里云

     设备可主动轮询RS485总线上的设备，并将ModBus RTU协议自动转换成阿里的ALink JSON格式，实现设备与阿里云

的无缝对接。

     本节案例实现功能：

     用ModBus Slave软件模拟用户的RS485设备，DTU设备主动轮询RS485设备，并将ModBus RTU协议自动转换成阿里

的ALink JSON格式，上传到阿里云，并在阿里云的物模型中将数据显示出来；同时阿里云下发数据，通过DTU设备，将数

据传到RS485设备（ModBus Slave软件）。

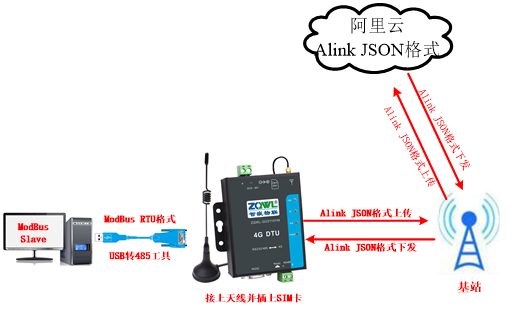

1.硬件连接

2.登录阿里云平台

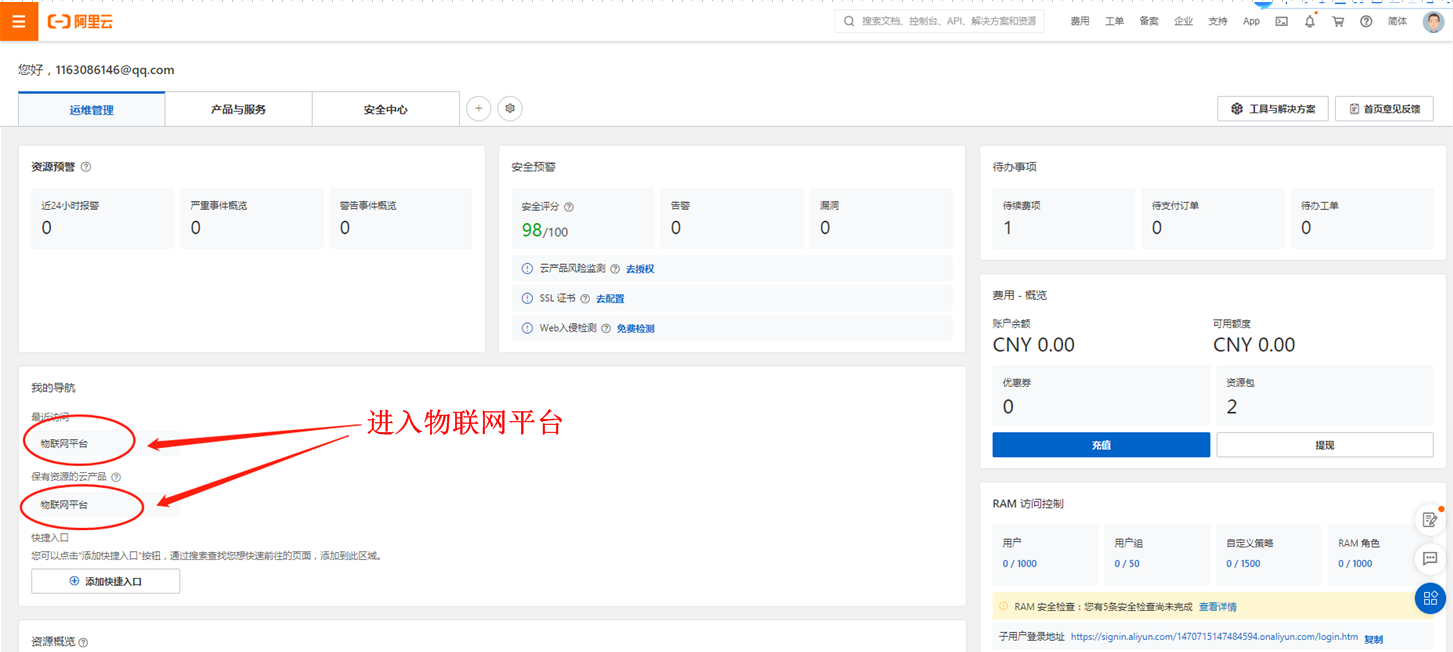

     登录阿里云平台，并进入物联网平台。

3.创建产品

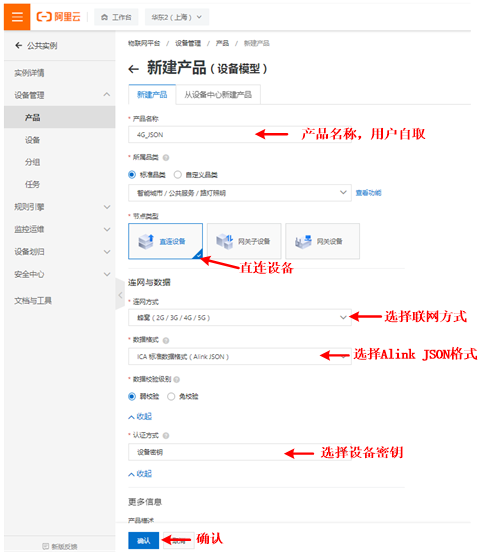

     在阿里云平台上创建新产品，数据格式选择“ICA 标准数据格式（Alink JSON）”。

4.添加设备

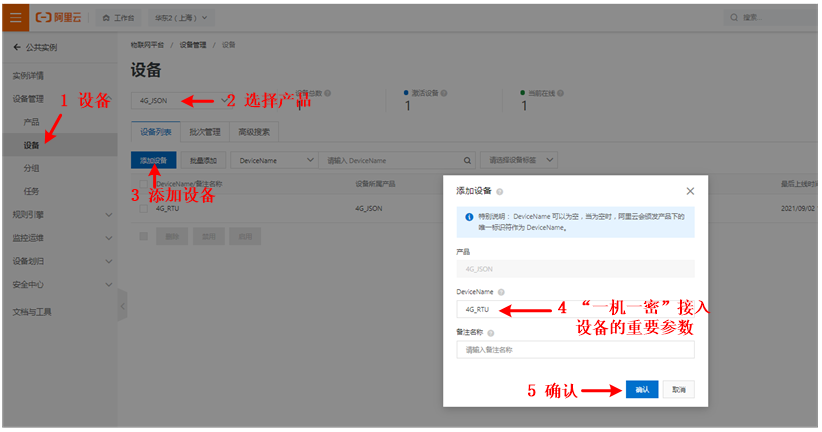

     在上一步创建的产品里添加设备。

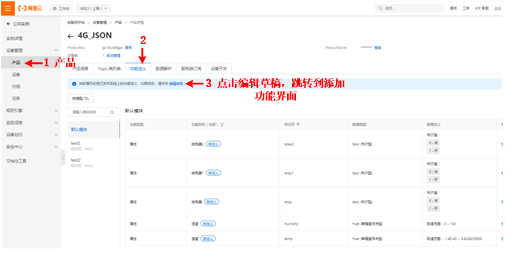

5.添加物模型

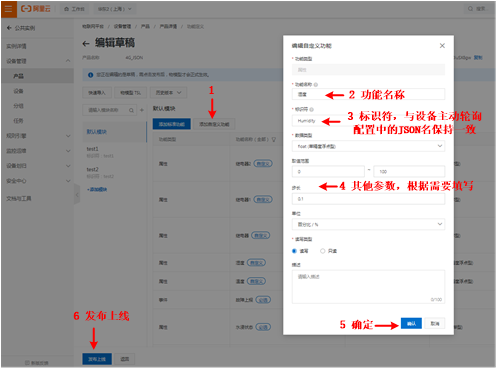

     在阿里云平台的产品->功能定义里面设置每个功能标识符的定义（根据每个寄存器的实际类型定义，不然阿里云平台会

提示参数类型错误），定义好以后点发布。

6.获取设备证书

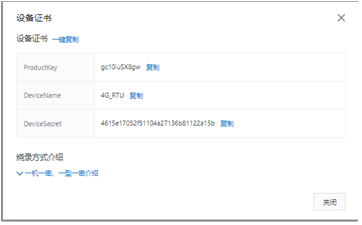

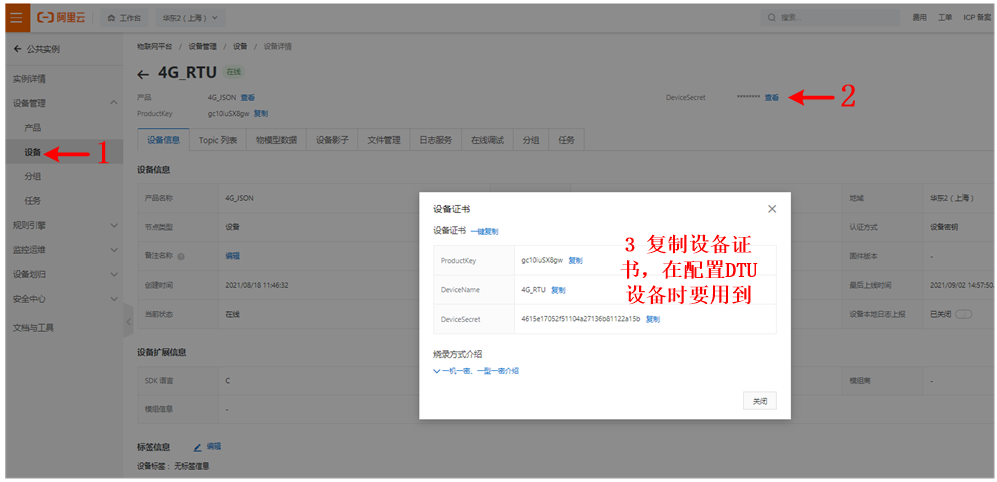

     在相应的设备下得到阿里云平台分配的设备证书：ProductKey、DeviceName、DeviceSecret。复制设备证书，备用。

7.获取物理模型订阅/发布Topic

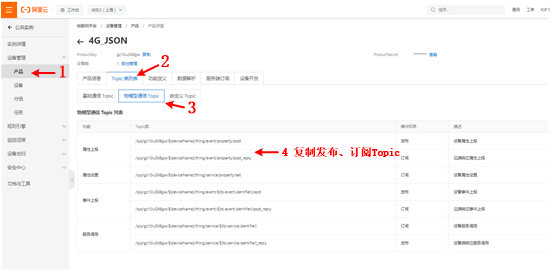

     在产品->Topic类列表->物模型通信Topic中找到属性上报的Topic，复制，并将“${deviceName}”替换成自己设备的

名称，比如本例中的“4G_RTU”。

/sys/gc10iuSX8gw/4G_RTU /thing/event/property/post

/sys/gc10iuSX8gw/4G_RTU /thing/event/property/post_reply

8.获取阿里云的服务器地址和端口号

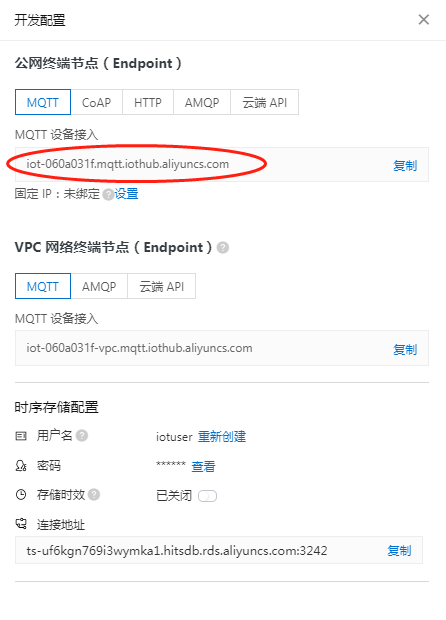

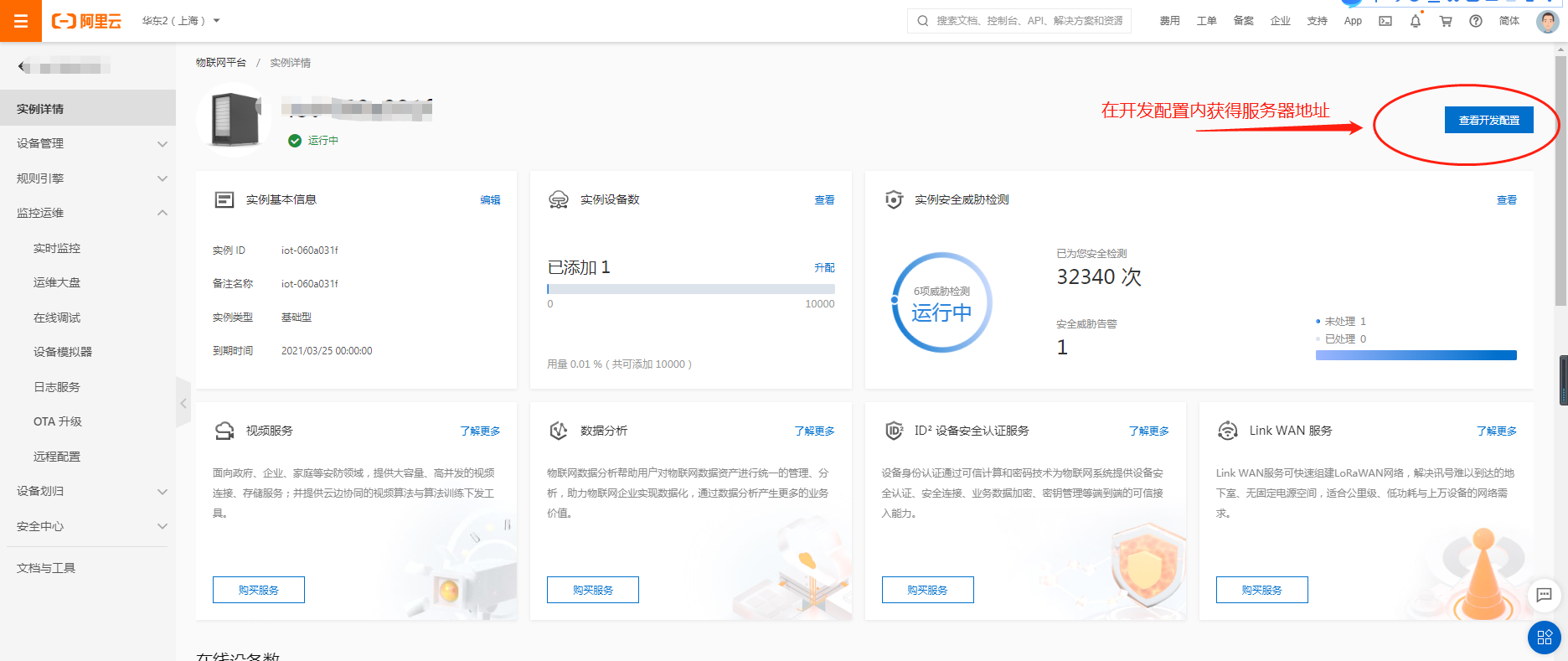

     在用户的阿里云平台账户上，找到开发配置栏，将MQTT设备接入的服务器地址复制，备用。

9.配置DTU设备的MQTT参数配置

     将以上步骤中获取到的阿里云的服务器地址和端口号、设备证书、物理模型订阅/发布Topic分别粘贴到设备相应的配置

里，按照图中所示步骤配置。配置完成后，保存参数并重启设备。

     重启设备之后，阿里云平台上的设备状态会从“待激活”，变成“在线”状态。

10.DTU设备主动轮询配置

     DTU设备会按照设置好的ModBus指令主动轮询RS485总线上的设备，然后将RS485设备应答的数据转换成Alink JSON

格式，上传给阿里云平台，并在阿里云平台的物模型界面显示出来。保存参数之后，重启设备。

11.打开ModBus Slave软件

     用ModBus Slave软件模拟用户的RS485总线上的设备。

12.数据上发

     按照以上步骤配置完阿里云平台和DTU设备之后，阿里云平台的物理模型上就会有数据上来。

13.数据下发

     阿里云平台可以下发数据给设备，设备会主动将Alink JSON格式转换成ModBus RTU格式，转发给RS485设备。

1.2透传/自定义格式接入阿里云

     通过DTU设备可以实现用户串口设备与阿里云平台之间的双向数据透传。

本小节实现功能：用串口调试助手模拟用户的串口设备，串口调试助手发数据给DTU设备，DTU设备将收到的串口数据透传

到阿里云平台；阿里云平台下发数据到DTU设备，DTU设备将收到的云平台数据转发到串口调试助手上。

设备接入阿里云的步骤如下：

1.硬件连接

     用网线将智嵌物联串口服务器设备的网口连接至路由器的网口；用USB转串口线连接设备的PORT1和电脑。用电源适配

器为设备供电。供电后请先观察设备指示灯是否正常

2.创建新产品

     在阿里“产品”菜单下，创建新产品，创建新产品时数据格式选择“透传/自定义”

3.创建设备

     详见1.1节。

4.获取设备证书

     详见1.1节。

5.获取阿里云服务器地址

     详见1.1节。

6.获取物理模型订阅/发布Topic

     在产品->Topic类列表->物模型通信Topic中找到属性上报的Topic，复制，并将“${deviceName}”替换成自己设备的

名称，比如本例中的“4G_RTU”。

/gc10JnK4an9/4G_RTU /user/one

/gc10JnK4an9/4G_RTU/user/two

7.配置DTU设备的MQTT参数配置

     将以上步骤中获取到的阿里云的服务器地址和端口号、设备证书、物理模型订阅/发布Topic分别粘贴到设备相应的配置

里，按照图中所示步骤配置。配置完成后，保存参数并重启设备。

     重启设备之后，阿里云平台上的设备状态会从“待激活”，变成“在线”状态。

8.测试

     串口调试助手向DTU设备发数据，DTU会将接收到的数据透传到阿里云的Topic中，可在以下界面中查看数据信息。

在阿里云平台上，向Topic中发布主题里发送数据，DTU设备会收到该Topic中的数据，并将数据透传到串口调试助手上。

可在以下界面发送数据。
