1.1、无人值守称重系统工作流程
1.系统管理员将射频卡发给司机，上面已录入汽车车号等内容，司机可将卡片贴在汽车前挡风玻璃上。
2.车辆到离秤台几米远时，读卡器检测到车辆上的射频卡信息，通过智嵌物联串口服务器上传到后台，后台自动记录车
辆信息。
3.后台系统在判定秤台上无车辆过磅时，向智嵌物联继电器控制器发送控制指令，控制进口栏杆机打开，让车辆通过，
开上秤台；
4.继电器控制器检测前后两个红外定位传感器，没有被遮挡，说明车辆停在地磅的称重有效区，继电器控制器向主动向
后台上报状态。
5.车辆停稳后，后台系统向串口服务器发送读取地磅数据的指令，并将返回的重量值保存。
6.称重完毕，后台系统向继电器控制板发送控制指令，使出口栏杆机抬起，让汽车驶出秤台；
7.在出口处，放置一台磅单打印机，后台向串口服务器发送打印榜单指令，司机撕下打印好的磅单后即可离开；

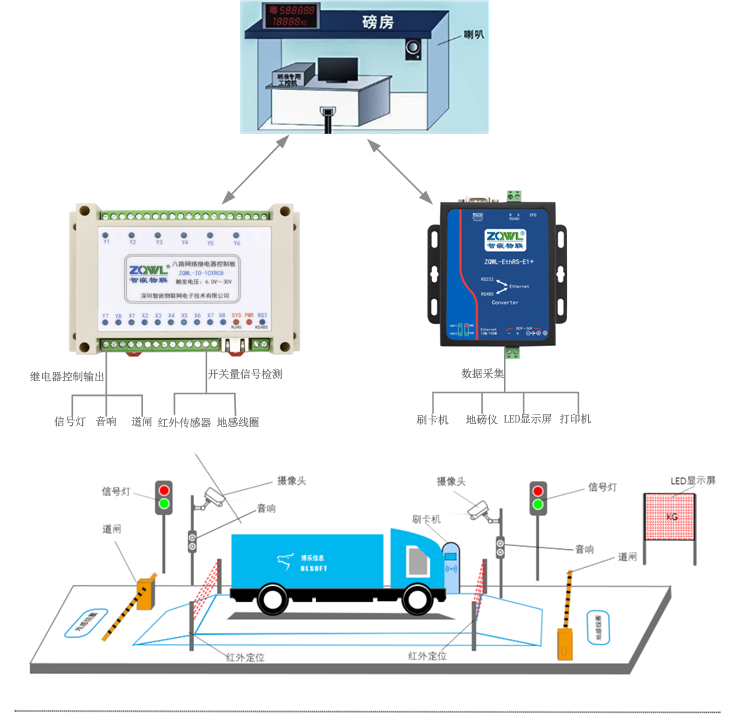

1.2无人值守称重系统组成
1.地磅
地磅的RS485接口接到串口服务器的RS485接口上，通过串口服务器将地磅的数据上传到后台系统。
2.地感线圈
前一个地感线圈传感器主要检测汽车的尾部是否已经过了地感线圈传感器，确保汽车完全开上秤台。汽车开上秤台以后
放下前一个栏杆机的栏杆；当汽车称重完以后过了后一个栏杆机的地感线圈传感器时，后一个栏杆机的栏杆自动放下，
这时汽车已经完全驶出秤台。
3.红外定位传感器
在磅体两端各安装一对红外定位传感器，当网络继电器控制器检测到红外线被车辆挡住时，后台系统禁止称重系统数据
保存，称重流程终止。
4.道闸（栏杆机）
秤台前后各一个栏杆机，控制车辆有序称重。栏杆机可通过智嵌物联的网络继电器控制板进行远程控制。
5.电子标签
电子标签内存入有车辆的信息，具有唯一性，可通过称台旁的读卡器读出电子标签的车辆信息。
6.读卡器
电子标签读卡器可读取电子标签的信息，并通过串口服务器将电子标签的信息上传到后台系统。
7.摄像头
当汽车开上秤台时抓拍汽车的图像（主要是车牌号）存入电脑，同时可以进行录像。
8.打印机
通过串口服务器控制打印机打印榜单。
1.3智嵌物联相关产品

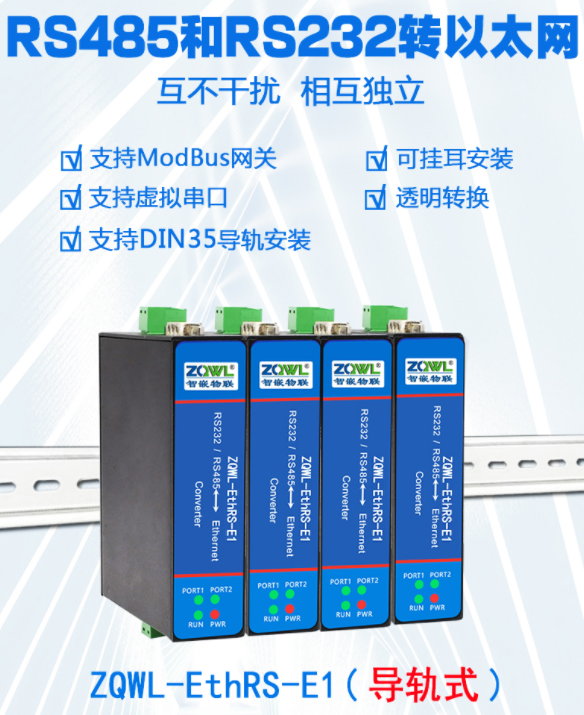

1.串口服务器
智嵌物联自主研发的串口服务器系列产品，内部集成了TCP/IP协议栈，可实现串口到以太网口数据的双向透明传输、
ModBus协议转换等功能。设备通过简单的配置，即可轻松实现嵌入式用户串口设备的联网、上云等功能。广泛应用
于机房监控、环境监控、智能交通、道闸控制、智能快递柜等行业。
1、可使用网页浏览器进行配置；
2、提供虚拟串口软件，可动态修改串口参数，真正实现虚拟串口；
3、支持最多4~64个TCP客户端连接，具体数量详见产品规格书；
4、支持接入智嵌云、阿里云；
5、支持标准的MQTT协议；
6、支持心跳包、注册包功能；
7、支持ModBus指令自主学习功能
8、支持ModBus网关功能；

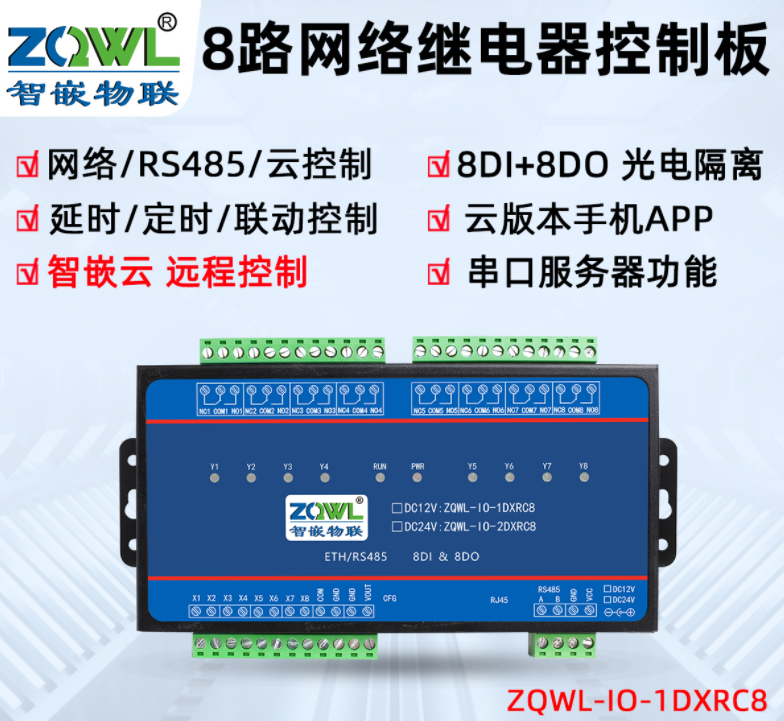

2.网络继电器控制板
智嵌物联研发的8路网络继电器设备，是一款8路NPN和PNP兼容型光电输入、8路继电器输出的工业级IO控制板。控
制板具有1路以太网口和1路RS485通讯接口，可以通过Modbus TCP/RTU或自定义协议实现对该控制板的控制，也可
以通过本公司开发的上位机控制软件控制。本控制板具有串口服务器功能（网络和RS485数据互相转换）。
1、支持主动上报、定时控制、联动控制、延时断开等。
2、支持静态和动态 IP；
3、支持modbus指令、ASCII控制指令、自定义控制指令；
4、支持脉冲计数；
5、支持网线交叉直连自动切换；
6、TCP 服务器模式下，可支持4个客户端的连接；
7、支持DNS功能；
8、可以跨越网关，交换机，路由器；可以工作在局域网，也可工作在互联网；
9、支持协议包括 ETHERNET、ARP、IP、ICMP、UDP、DHCP、TCP；
10、支持Modbus TCP 转RTU功能；
11、支持心跳包、注册包。
12、支持接入智嵌云。
13、支持APP控制。
14、支持串口服务器功能。
