智嵌物联串口服务器与组态王软件通信演示

本小节简要介绍智嵌物联串口服务器与组态王软件通信的步骤。

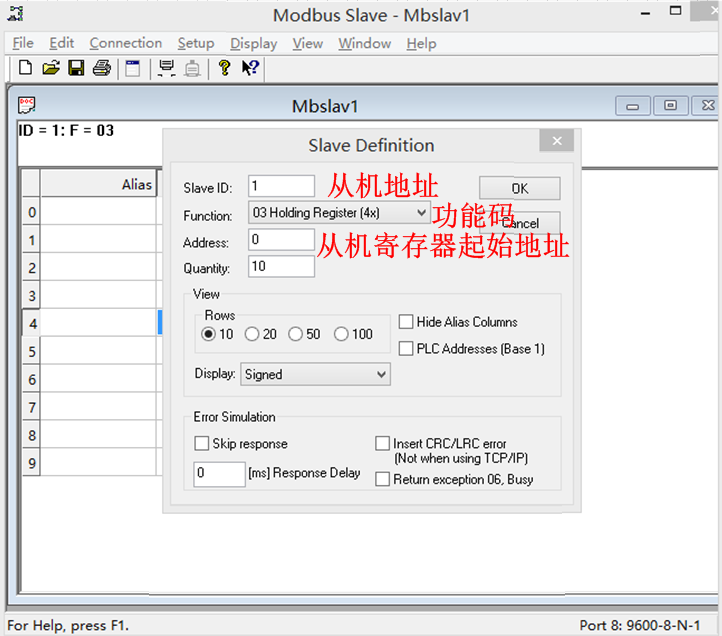

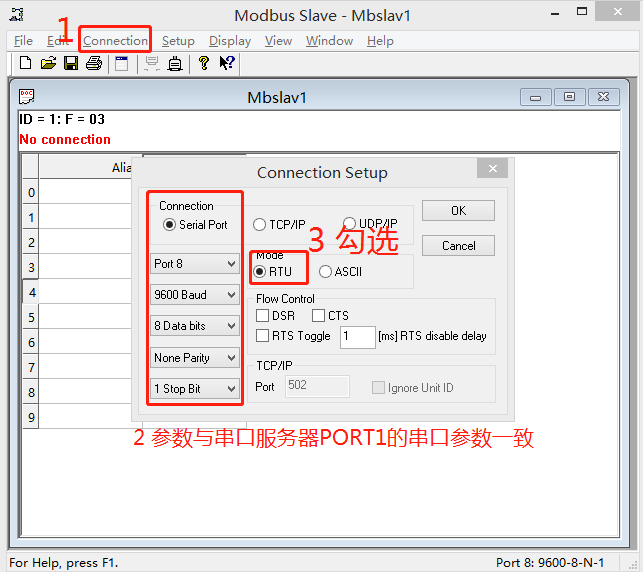

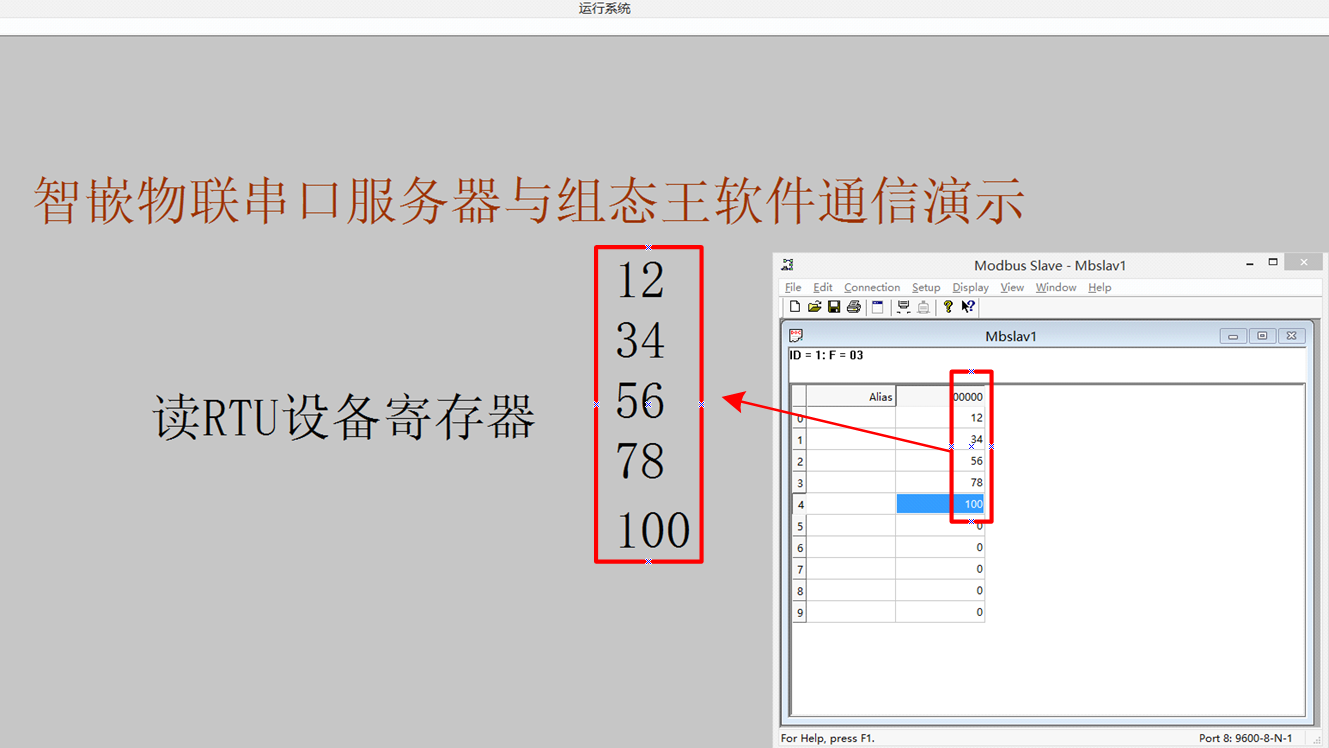

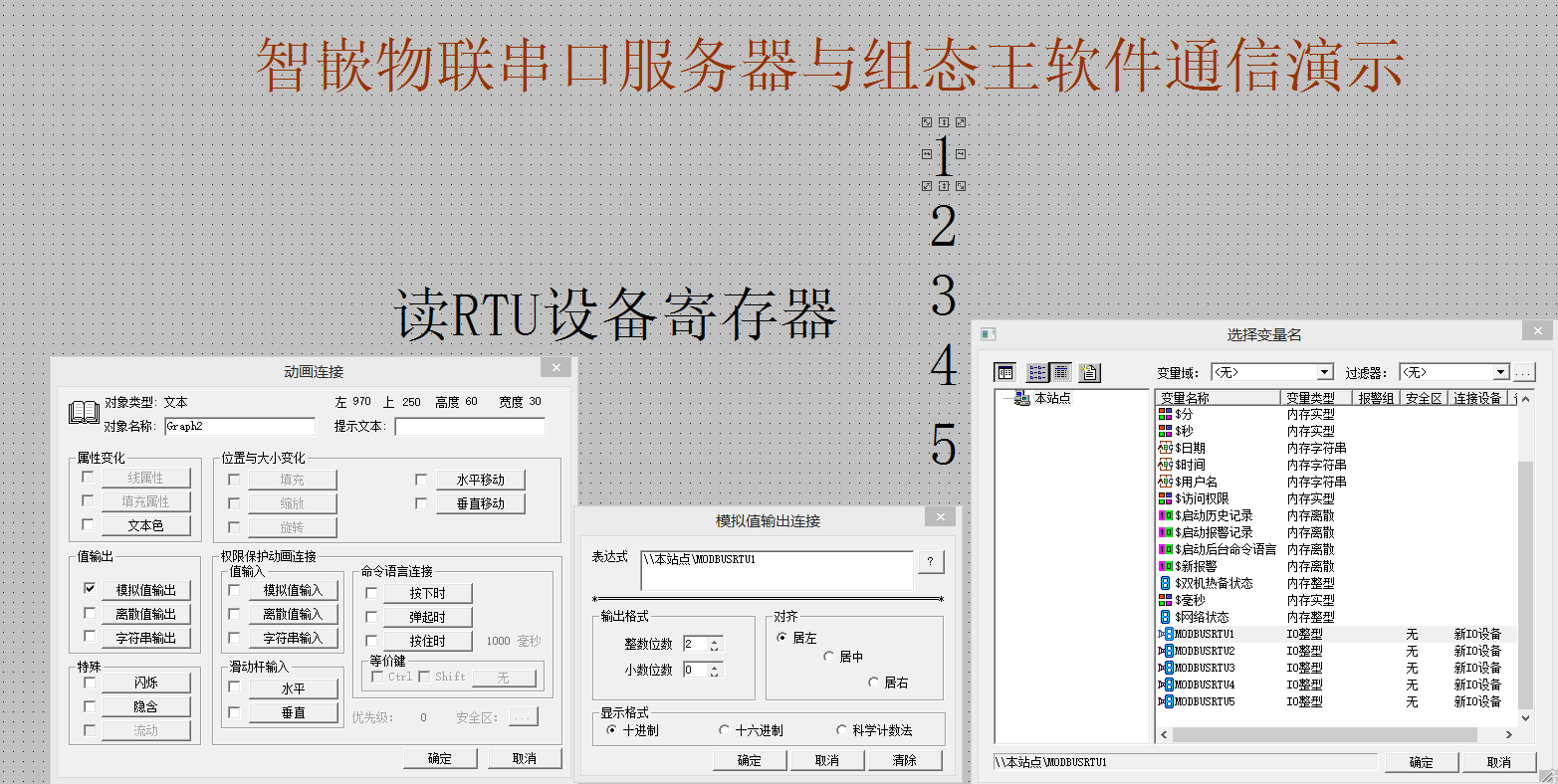

具体要实现的功能：ModBus Slave软件用来模拟用户的ModBus RTU设备（从站），组态王软件模拟用户的TCP客户端软件（主站），通过串口服务器设备实现组态王软件对ModBus RTU设备寄存器的访问。

1.硬件准备

智嵌串口服务器一台；USB转串口线一条；网线一条；电脑一台。

2.软件准备

组态王软件6.55；ModBus Slave软件；智嵌物联串口服务器配置软件。

3.硬件连接

用网线将设备的网口连接至电脑的网口；用USB转串口线连接设备的PORT1和电脑。用电源适配器为设备供电。

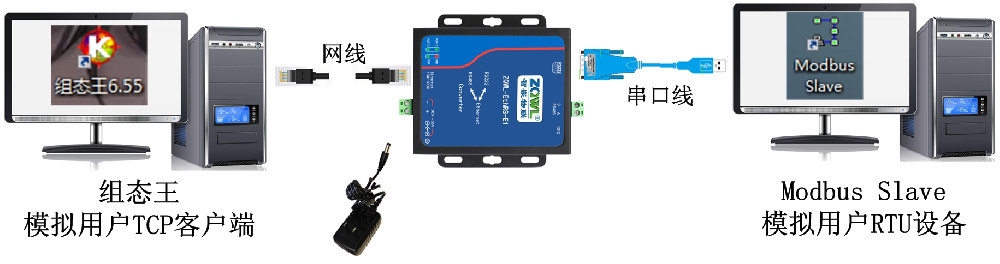

图 1 硬件连接

4.串口服务器参数配置

打开智嵌物联串口服务器配置软件，勾选启用“Modbus TCP转RTU”功能，其余参数默认即可，保存参数后重启设备。

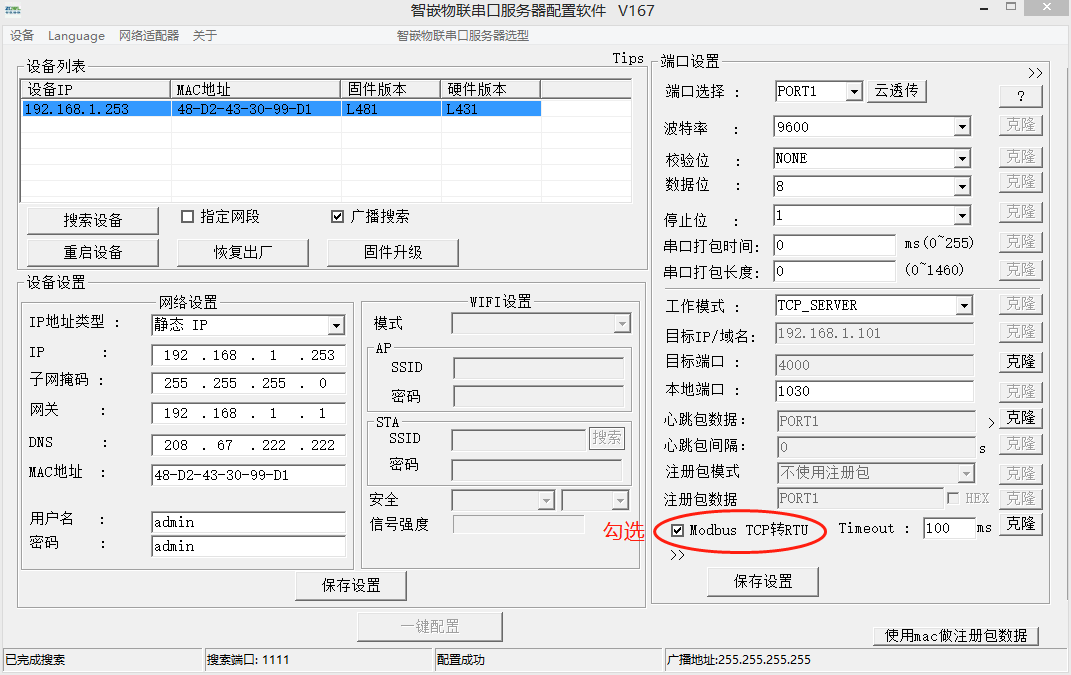

图 2 串口服务器设备参数配置

5.新建组态王软件工程

打开组态王软件6.55，新建工程“MODBUS RTU”。

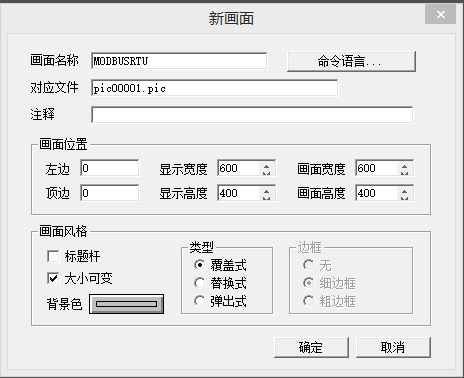

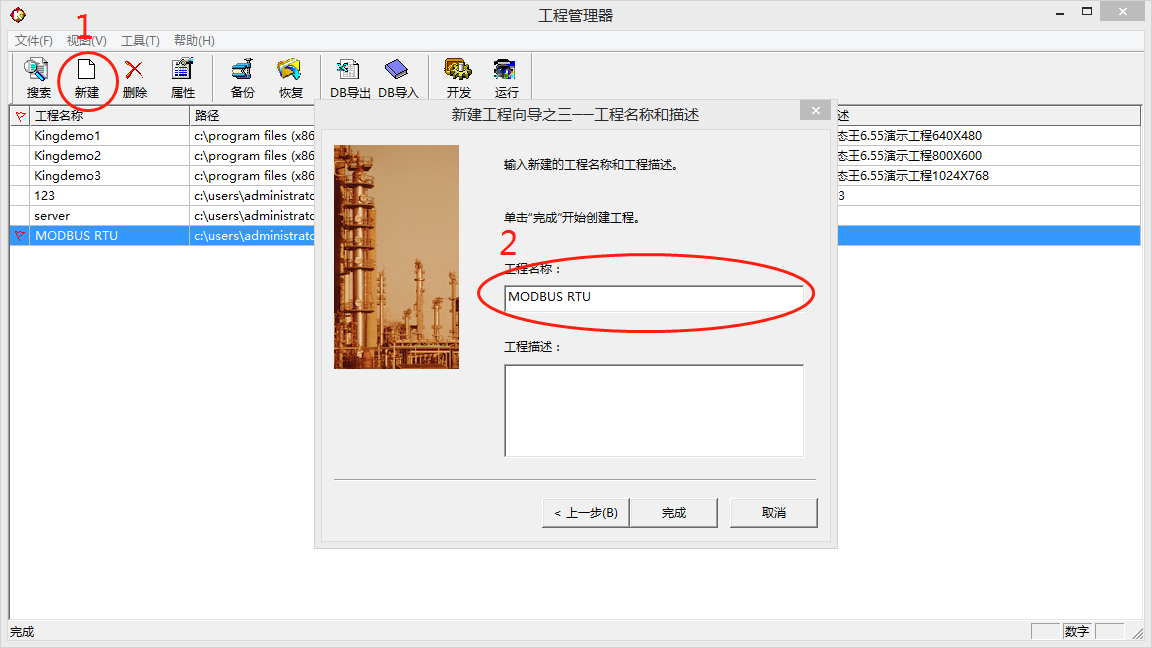

图3 组态王新建工程

6.组态王新建ModBus TCP设备

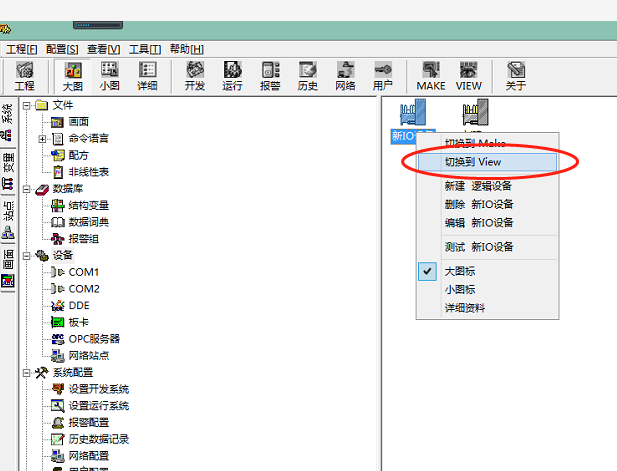

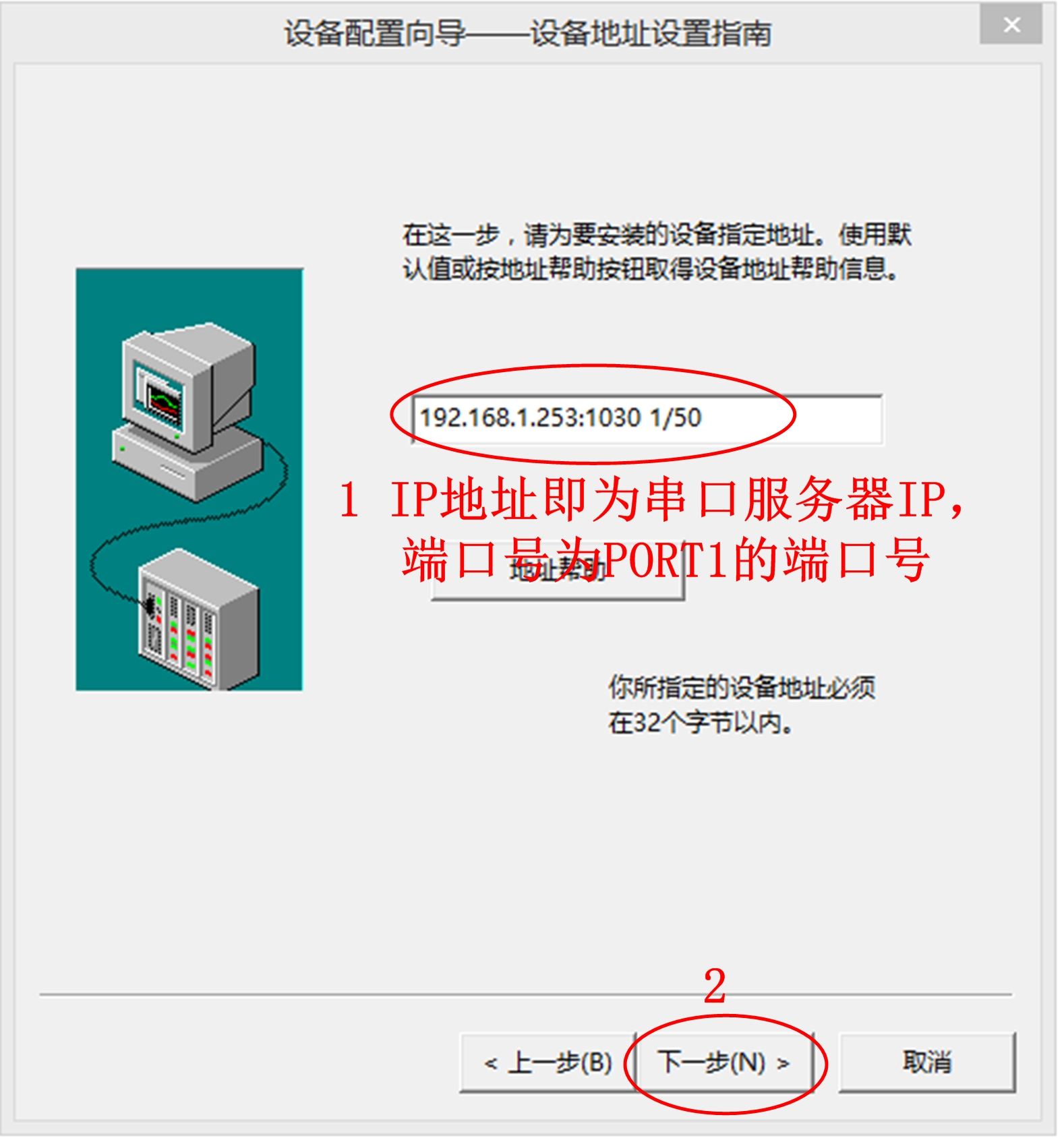

本此演示设备选择莫迪康的ModBus TCP设备，具体设置步骤如图4、图5、图6所示。

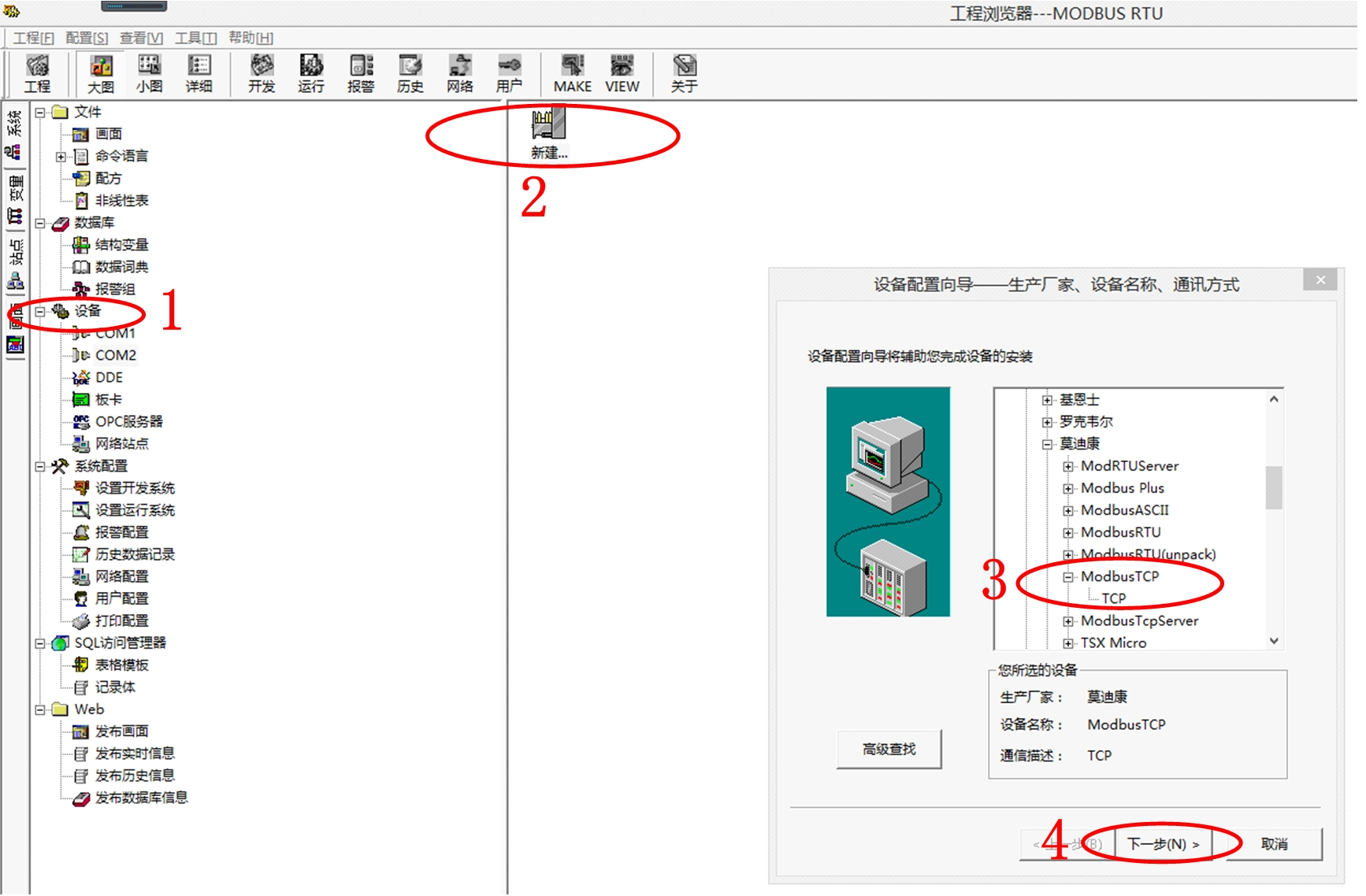

图 4 组态王新建设备步骤1

图 5 组态王新建设备步骤1

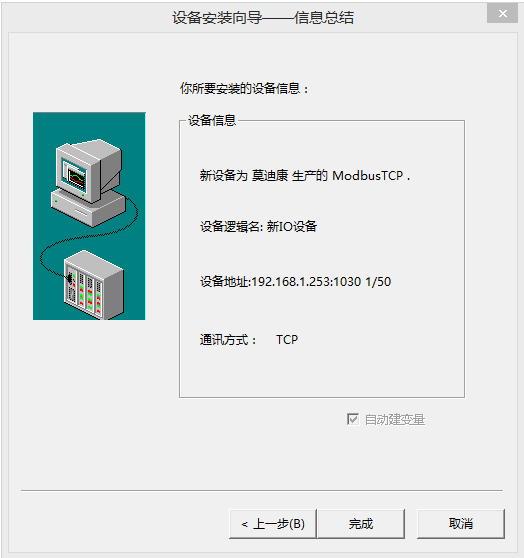

图 6 新建设备完成

7.添加自定义变量

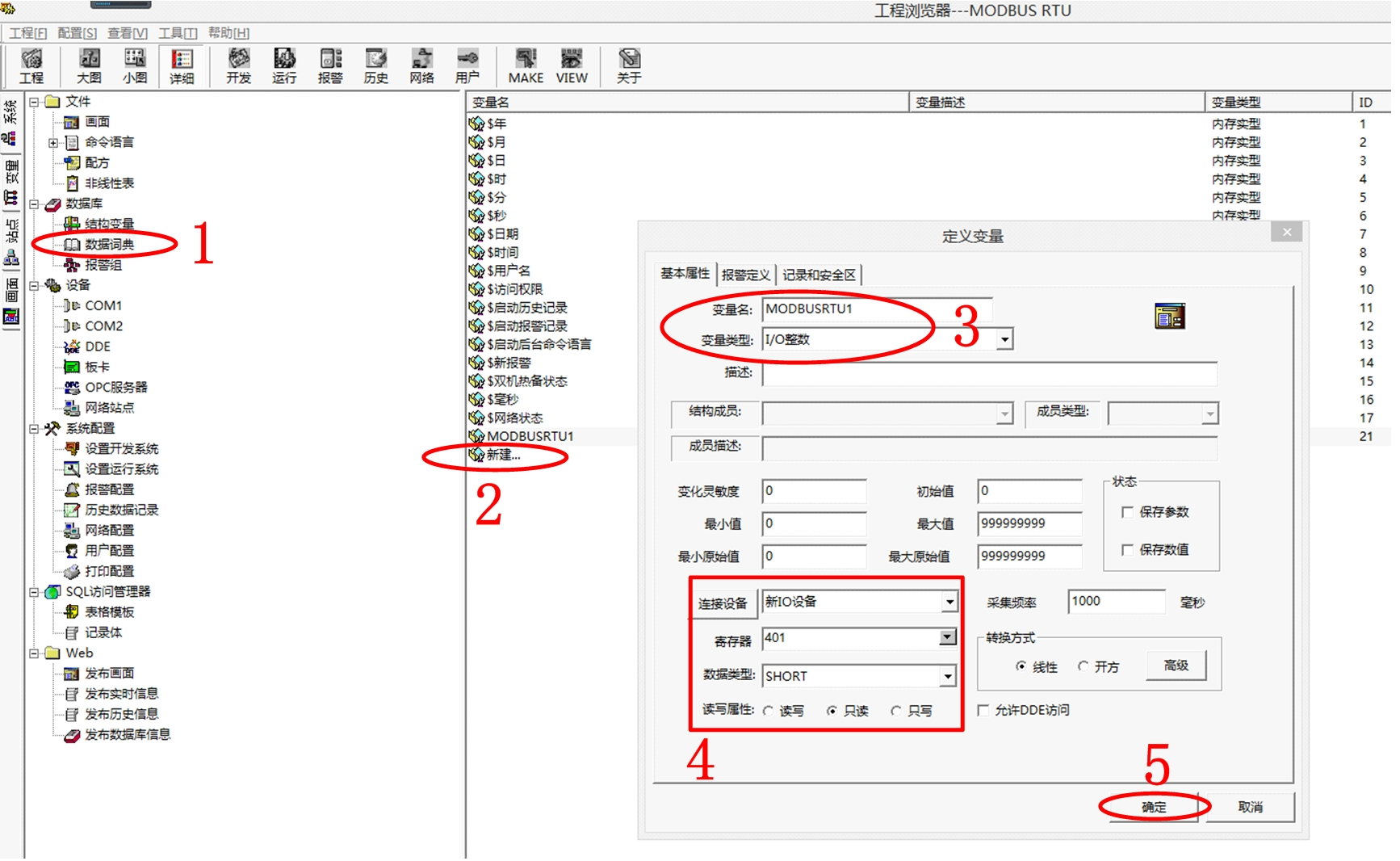

按图7所示步骤分别新建变量“MODBUS RTU1”、 “MODBUS RTU2” “MODBUS RTU3”、 “MODBUS RTU4”、 “MODBUS RTU5”，寄存器地址分别为“401”、 “402”、 “403”、 “404”、 “405”，分别代表功能码03，起始地址为0的第1、2、3、4、5个值。
