1、关于手册

  1.1、相关产品资料下载

            网络继电器控制器资料下载：

            2路网络继电器控制器使用手册下载地址：点击下载

            4路网络继电器控制器使用手册下载地址：点击下载

            8路网络继电器控制器使用手册下载地址：点击下载

            16路网络继电器控制器使用手册下载地址：点击下载

            32路网络继电器控制器使用手册下载地址：点击下载

            网络继电器控制器配置工具下载地址：点击下载

            串口继电器控制器资料下载：

            2路串口继电器控制器使用手册下载地址：点击下载

            4路串口继电器控制器使用手册下载地址：点击下载

            8路串口继电器控制器使用手册下载地址：点击下载

            16路串口继电器控制器使用手册下载地址：点击下载

            32路串口继电器控制器使用手册下载地址：点击下载

            ZQWL-IO-1BN1A8使用手册下载地址：点击下载

            ZQWL-IO-1BX1A16使用手册下载地址：点击下载

            串口继电器控制器配置工具下载地址：点击下载

            4G RTU资料下载：

            ZQWL-GR2220M产品规格书下载：点击下载

            ZQWL-GR4420M产品规格书下载：点击下载

            ZQWL-GR8800M产品规格书下载：点击下载

            ZQWL-1DX1S8产品规格书下载：点击下载

            ZQWL-GM100产品规格书下载：点击下载

            二次开发资料下载：点击下载

            配置工具下载：点击下载

            Smart IO系列资料下载：

            使用手册下载地址：点击下载

            二次开发资料下载：点击下载

            配置工具下载：点击下载

2.模拟量输入（AI）接线说明

  2.1、模拟量测量档位选择

    智嵌物联设备的模拟量测量接口可以测量0~5V、0~10V、0~20mA规格的传感器，档位选择可通过跳线帽或者拨码开关来选择，具体请查看相关产品的使用说明书。

  2.2、两线制模拟量传感器接线说明

    模拟量测量接口可以测量2线制的0~20mA传感器，接线如图 2.1所示。

图 2.1 2线制传感器接线参考图

  2.3、三线制模拟量传感器接线说明

    模拟量测量接口可以测量3线制的传感器，接线如图 2.2所示。

图 2.2 3线制传感器接线参考图

  2.4、四线制模拟量传感器接线说明

    模拟量测量接口可以测量4线制的传感器，接线如图 2.3所示。。

图 2.3 4线制传感器接线参考图

  3.开关量输入（DI）接线说明

  3.1、DI检测原理

    智嵌物联IO控制器的开关量输入（DI）检测是通过光耦隔离来实现的。

    光耦为双向光耦，所以X1和COM不分正负，只要能形成电流回路即可。

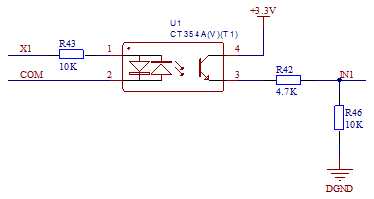

图 3.1 DI光耦隔离电路

  3.2、干节点接线方式

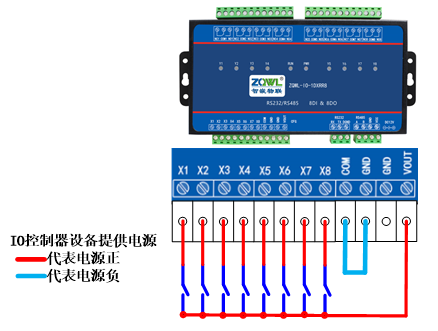

    若用户需要检测的是无源开关信号，可以使用干节点的接线方式。具体接线方式如图 3.2所示。

图 3.2 干节点接线图

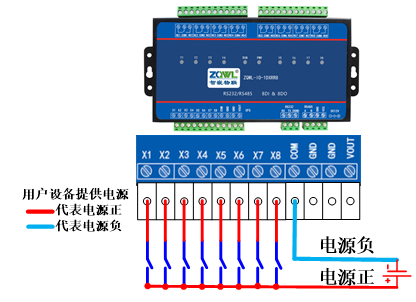

  3.3、湿节点接线方式

    若用户需要检测有源的开关信号，可以采用湿节点的接线方式。具体接线方式如图 3.3所示。

图 3.3 湿节点接线图

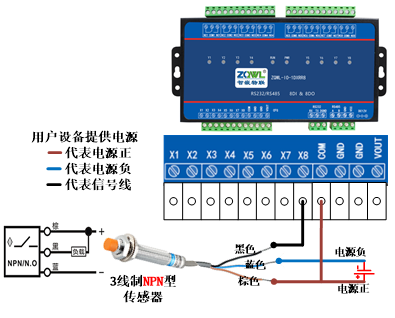

  3.4、NPN型传感器接线方式

    NPN型传感器是共正电压，输出负电压。若用户需检测NPN型传感器的开关量信号，可以采用如图 3.4所示的接线方式。

图 3.4 NPN型传感器接线图

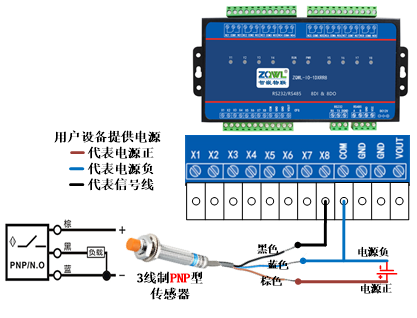

  3.5、PNP型传感器接线方式

    PNP型传感器是共负电压，输出正电压。若用户需检测PNP型传感器的开关量信号，可以采用如图 3.5所示的接线方式。

图 3.5 PNP型传感器接线方

  4.继电器输出（DO）接线说明

  4.1、继电器工作原理

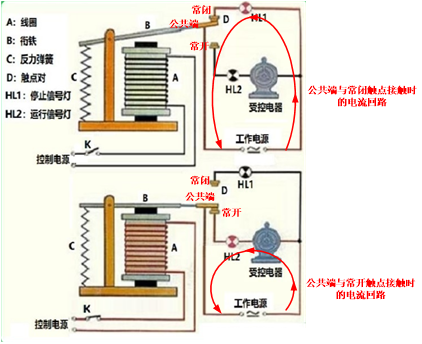

图 4.1 继电器工作原理图示

    1.当继电器的线圈断电，则继电器的公共端与常开触点断开、公共端与常闭触点就会闭合，此时电流就不会流过受控电器，受控电器就会停止工作。

    2.当给继电器的线圈供电，则继电器的公共端与常开触点闭合、公共端与常闭触点就会断开，此时电流就会流过受控电器，受控电器就会工作。

  4.2、智嵌物联的IO控制器的继电器输出接口丝印说明

    1.继电器输出接口处印有：常开、公共端、常闭，分别对应继电器的常开、公共端、常闭。

图 4.2 继电器接口丝印1

    2.继电器输出接口处印有：NO、COM、NC，分别对应继电器的常开、公共端、常闭。

图 4.3 继电器接口丝印2

    3.继电器输出接口处印有开关图标，分别对应继电器的常开、公共端、常闭。

图 4.4 继电器接口丝印3

  4.3、继电器输出（DO）接口接线说明

    4.3.1、继电器直接控制交流负载接线说明

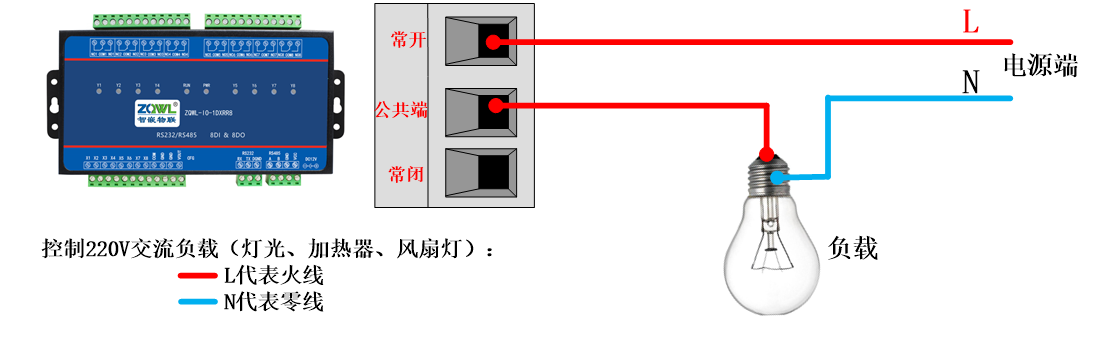

       智嵌物联的IO控制器可直接控制用户的小功率的220V供电设备的电源通断。接线方法如所示，将设备的火线剪断，露出两个线头，分别接到设备的常开和公共端。

图 4.5 继电器控制交流负载接线参考图

    4.3.2、继电器直接控制直流负载接线说明

       智嵌物联的IO控制器可直接控制用户的小功率的直流供电设备的电源通断。接线方法如所示，将设备的电源正剪断，露出两个线头，分别接到设备的常开和公共端。

图 4.5 继电器控制交流负载接线参考图

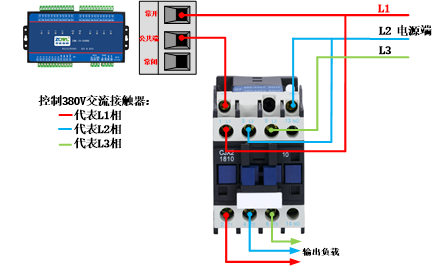

    4.3.3、继电器控制220V交流接触器接线说明

       若用户需要控制220V大功率负载，可使用220V交流接触器，即智嵌物联的IO控制器的继电器输出控制交流接触器的线圈的电源，来控制交流接触器触点通断，从而实现大功率设备的控

    制的需求。接线如所示。

图 4.7 继电器控制220V交流接触器接线参考图

    4.3.4、继电器控制380V交流接触器接线说明

       若用户需要控制380V大功率负载，可使用380V交流接触器，即智嵌物联的IO控制器的继电器输出控制交流接触器的线圈的电源，来控制交流接触器触点通断，从而实现大功率设备的控

    制的需求。接线如所示。

图 4.8 继电器控制380V交流接触器接线参考图

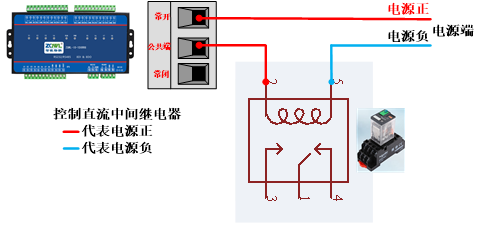

    4.3.5、继电器控制直流中间继电器接线说明

       若用户需要控制大功率负载，也可使用直流的中间继电器，即智嵌物联的IO控制器的继电器输出控制直流的中间继电器的线圈的电源，来控制中间继电器触点通断，从而实现大功率设备

    的控制的需求。接线如所示。

图 4.9 继电器控制2直流中间继电器接线参考图

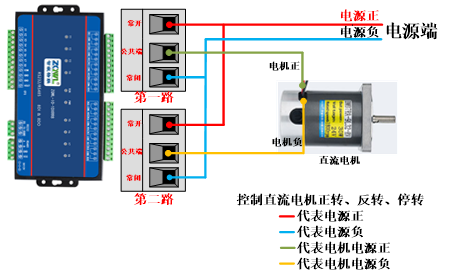

    4.3.6、继电器控制直流电机正转、反转、停转接线说明

       智嵌物联的IO控制器每两路继电器输出可一个直流电机的正转、反转、停转，直流电机的接线图如所示。

       电机正转：第一路继电器公共端与常开触点闭合，第二路继电器公共端与常闭触点闭合。

       电机反转：第一路继电器公共端与常闭触点闭合，第二路继电器公共端与常开触点闭合。

       电机停转：第一、二路继电器公共端与常闭触点都闭合。

图 4.10 继电器控制直流电机正反转接线参考图

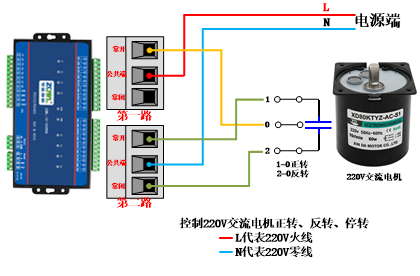

    4.3.7、继电器控制220V交流电机正转、反转、停转接线说明

       智嵌物联的IO控制器每两路继电器输出可一个220V交流电机的正转、反转、停转，220V交流电机的接线图如所示。

       电机正转：第一路继电器公共端与常开触点闭合，第二路继电器公共端与常开触点断开。

       电机反转：第一、二路继电器公共端与常开触点都闭合。

       电机停转：第一、二路继电器公共端与常开触点都断开。

图 4.11 继电器控制220V交流电机正反转接线参考图
