修订历史



                                             目     录

1. 产品概述 ...........................................................1

      1.1 缓存型RS485集线器可以为客户解决两种问题..............................1

     1.2 型号说明 ..............................................................2

    1.3 功能特点 .............................................................3

    1.4 产品参数 ..............................................................3

    1.5 硬件接口说明 ..........................................................4

    1.6 产品尺寸 ..............................................................4

    1.7 典型硬件接线 ..........................................................5

  2. 设备配置说明 .  ......................................................7

    2.1 设备配置步骤 .........................................................7

    2.2 设备参数说明 ..........................................................8

  3. 硬件恢复出厂 .......................................................10

  销售网络 ..............................................................11

1. 产品概述

1.1 缓存型RS485集线器可以为客户解决两种问题

1.多台主站与从站通信，数据不冲突

    在工业自动化的应用现场，经常会遇到多台RS485主机同时监控RS485从机的场景，比如，PLC采集RS485总线上的温湿度传感器，同时还要将温湿度传感器的值在组态屏上显示出来，若两台主机设备，不加处理直接并到RS485总线上，就会造成数据冲突。

    智嵌物联自主研发的缓存型RS485集线器系列，可完美解决这个问题。

    为解决多台主机同时查询从机，数据冲突的问题，智嵌物联研发出了缓存型RS485集线器。

    智嵌物联研发的缓存型RS485集线器，采用命令缓存的方式采集从站数据，缓存10K数据，可确保数据不丢包。设备具有智能排队机制、数据超时处理机制等，可确保485总线上数据不冲突。

    CH1通道的RS485可接用户的从站设备，如温湿度传感器

    CH2、CH3通道可分别接用户的两个主站设备，如PLC、组态屏等

2. 每路RS485相互独立，串口参数可独立设置

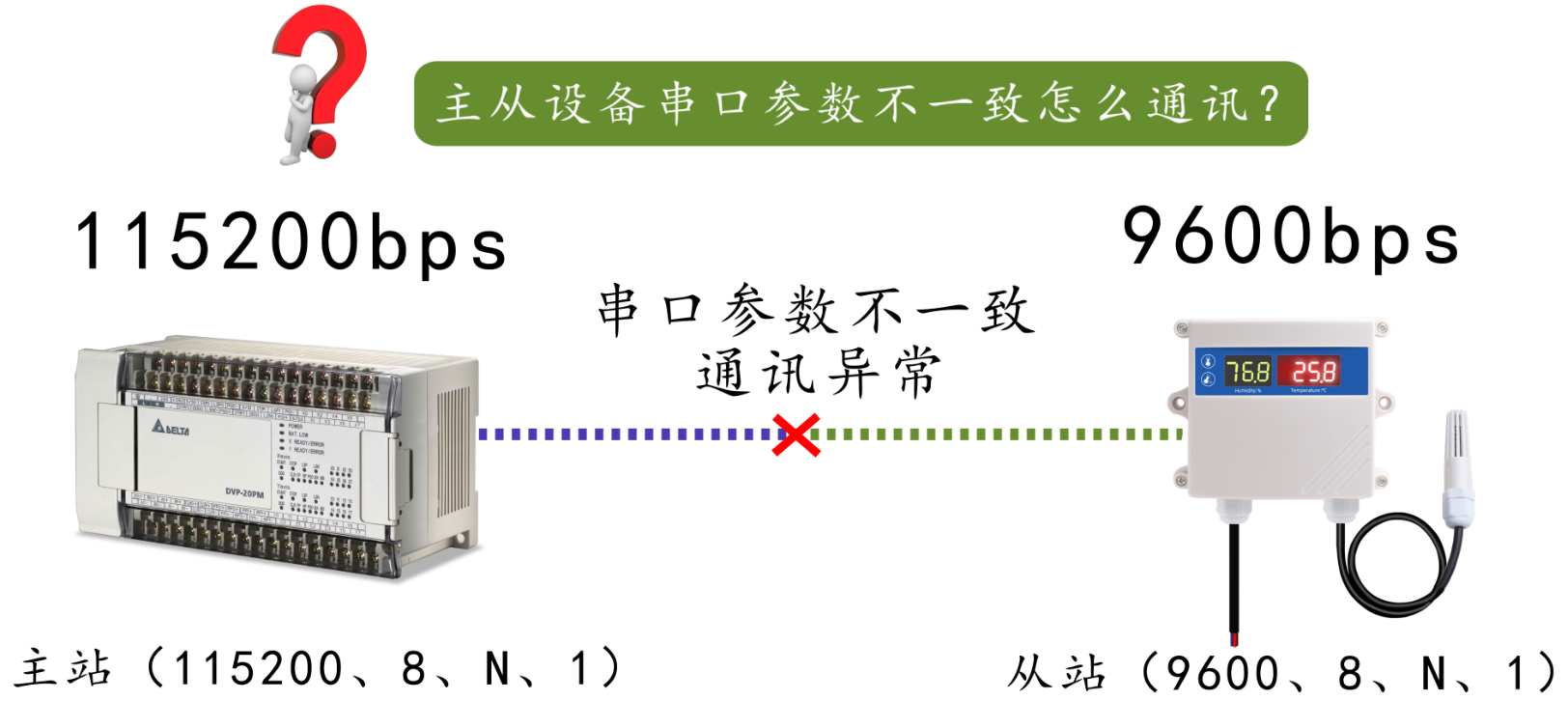

    两台串口设备的串口参数不一致的话，设备之间是无法直接通信的。比如主站的波特率为115200bps，从站的波特率是9600bps，那么主从设备之间就会通信异常。

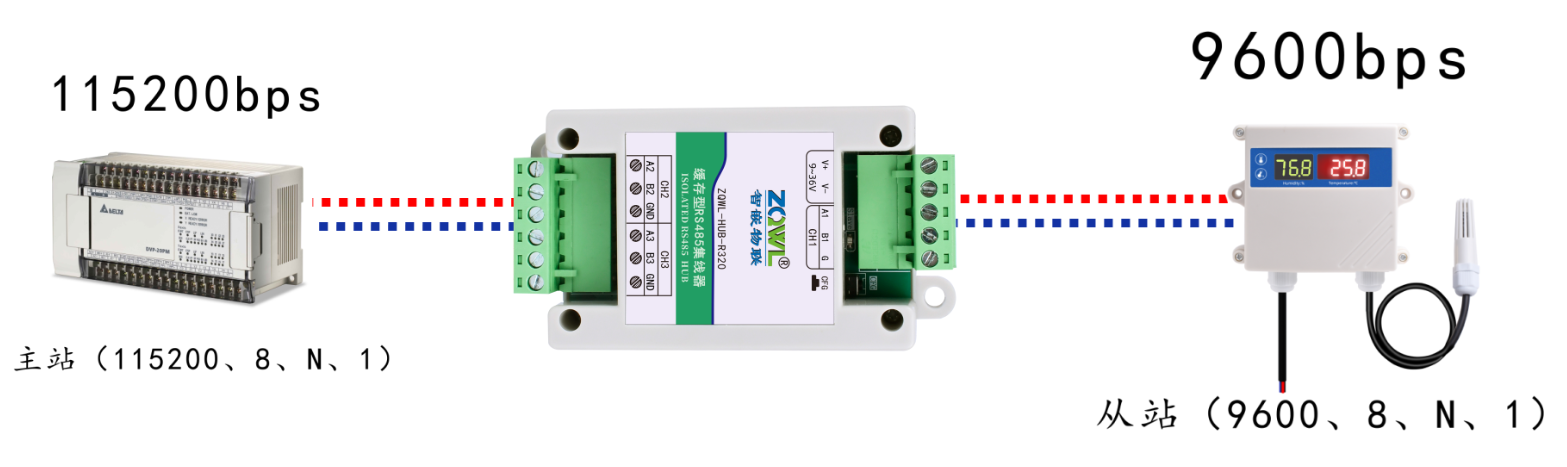

    可以用智嵌物联的缓存型485集线器来解决这个问题！

    缓存型485集线器有3路RS485，每路RS485的串口参数均可独立设置，可完美解决设备之间因串口参数不一致而无法通信的问题。此时缓存型485集线器就相当于一个串口参数转换器。

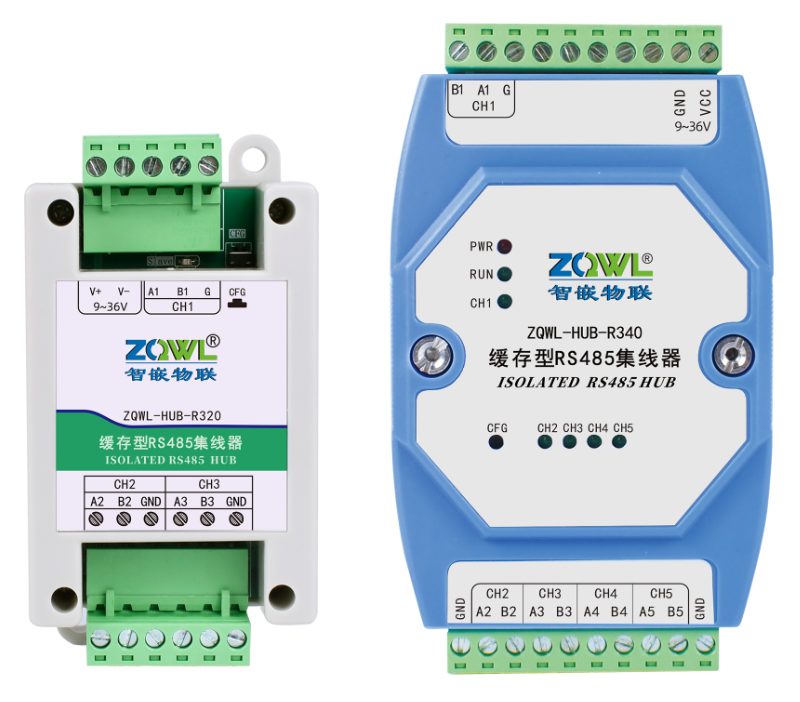

1.2 型号说明

  ZQWL-HUB-R320：3路RS485，可实现两路主机同时查询从站数据

  ZQWL-HUB-R340：5路RS485，可实现4路主机同时查询从站数据

1.3 功能特点

u 工业级设计

u 支持两主一从、四主一从，数据不冲突

u 支持一主两从、一主四从

u 每路RS485串口参数，可独立设置

u 波特率支持600~460800bps

u 支持地址掩码过滤、地址白名单过滤

u 可设置打包时间、超时时间、通道优先级

u 支持地址偏移以及长度配置

1.4 产品参数

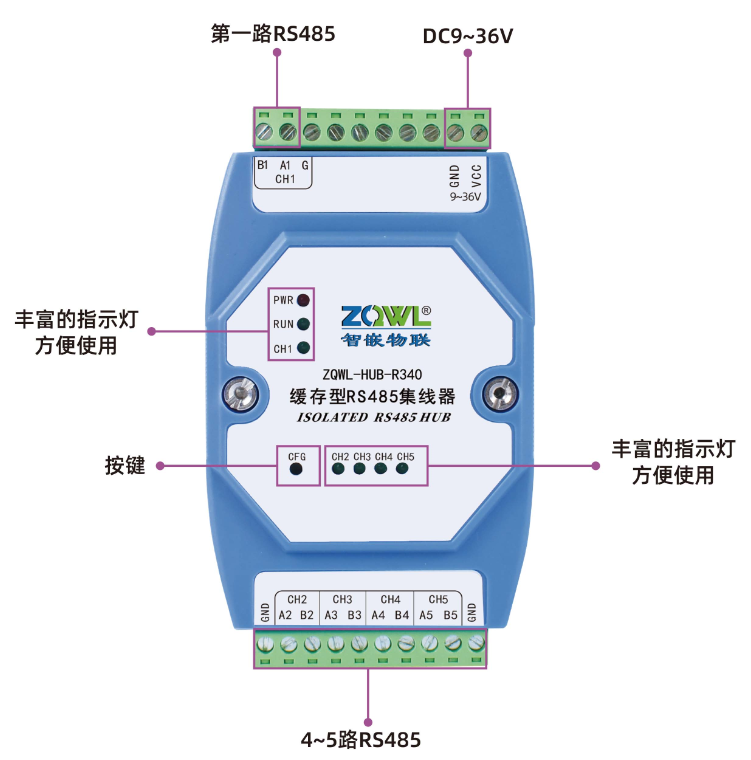

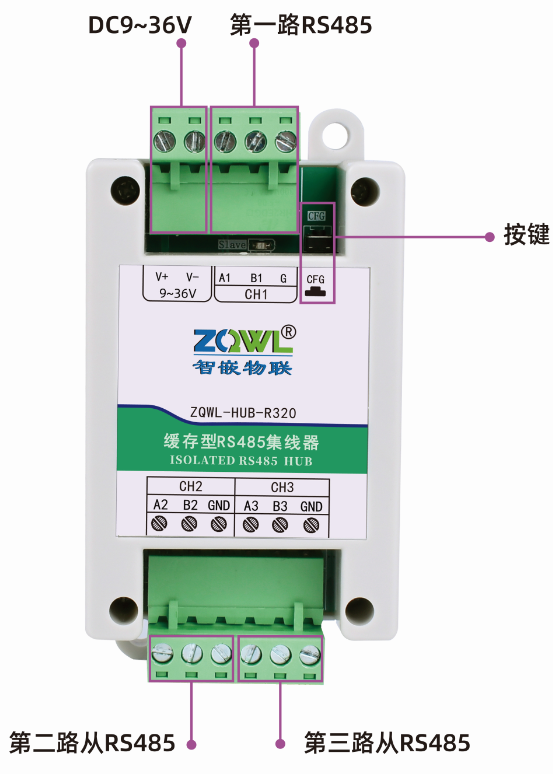

1.5 硬件接口说明

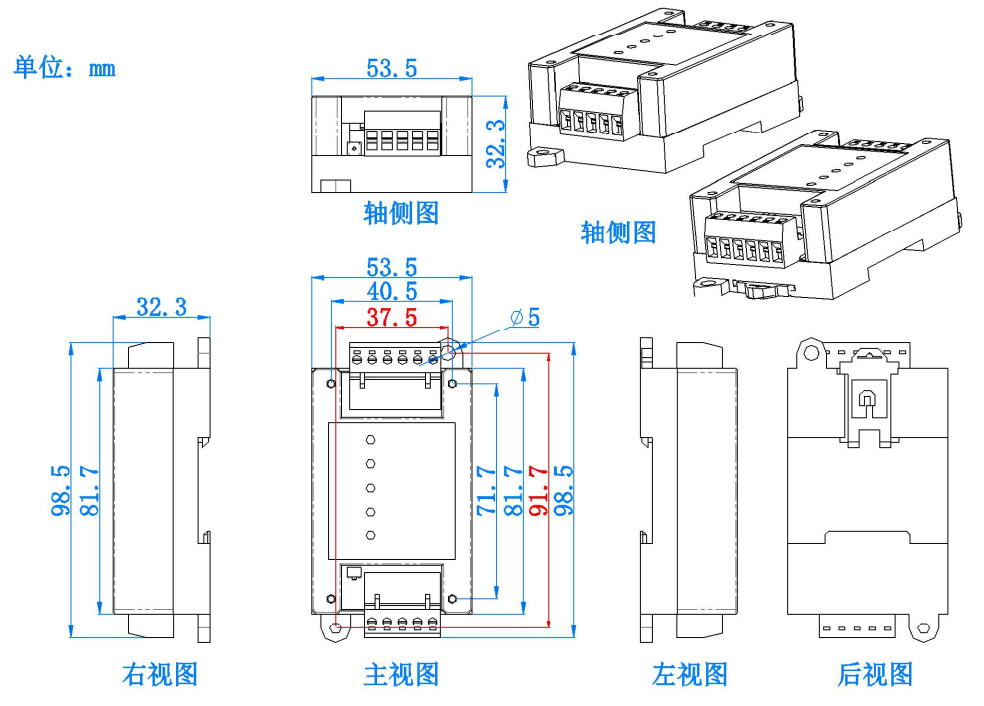

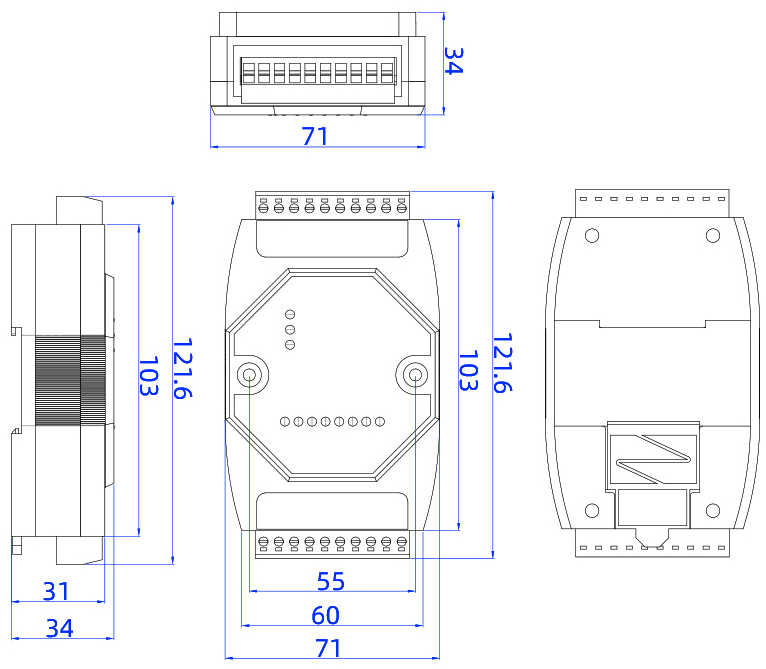

1.6 产品尺寸

1.7 典型硬件接线

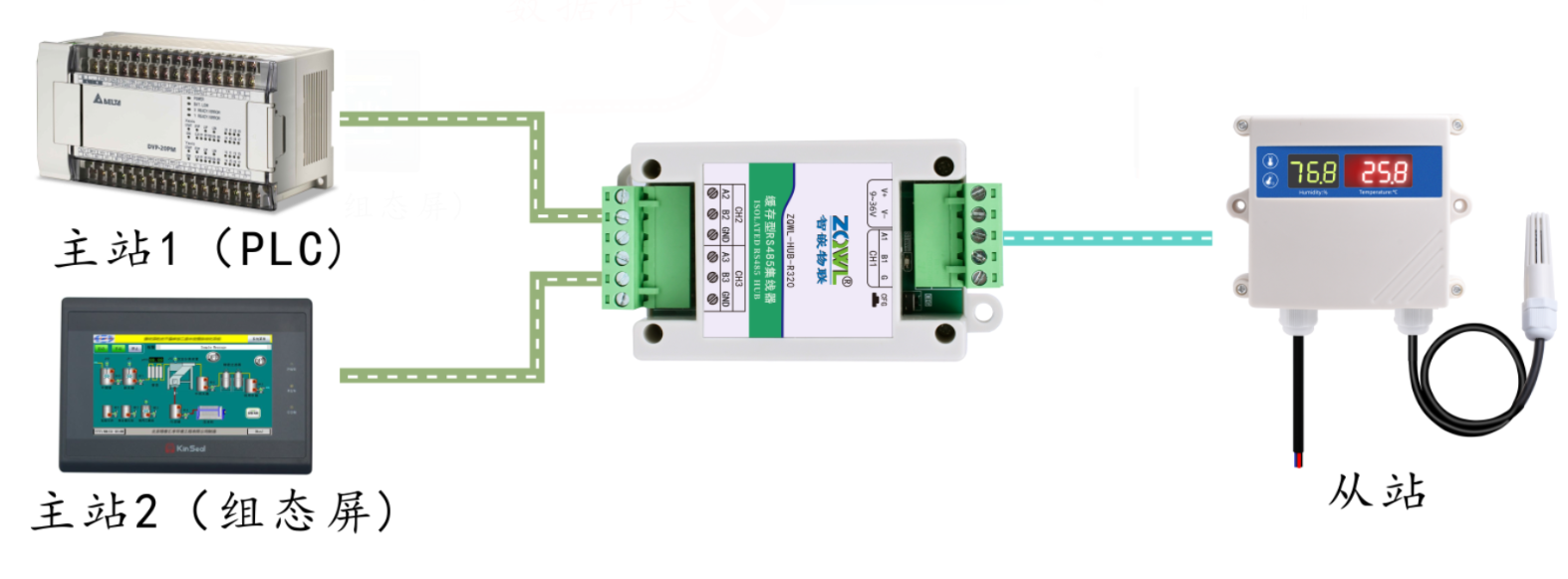

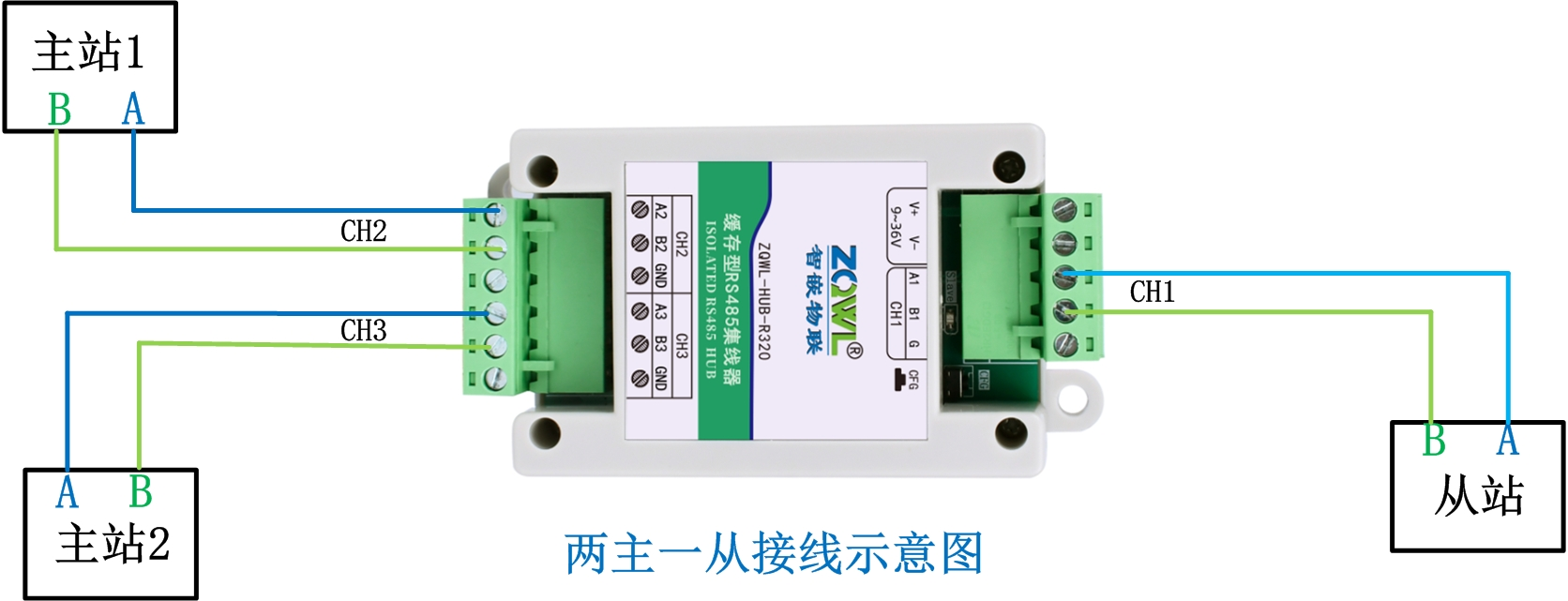

1. 两主一从接线示意图

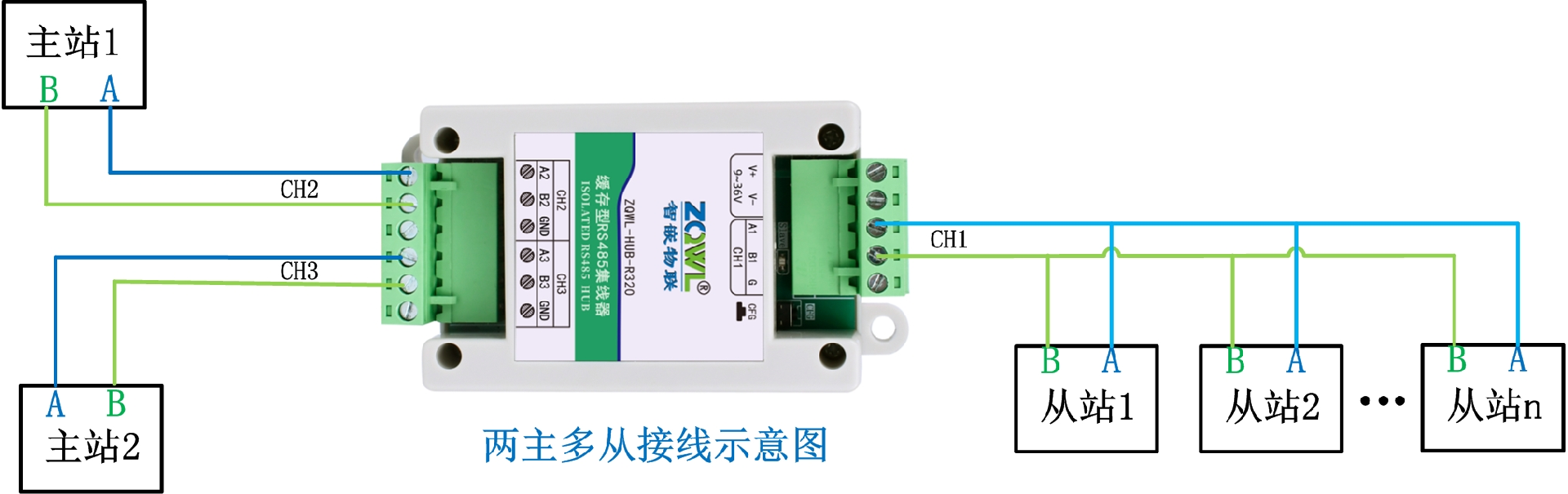

2. 两主多从接线示意图

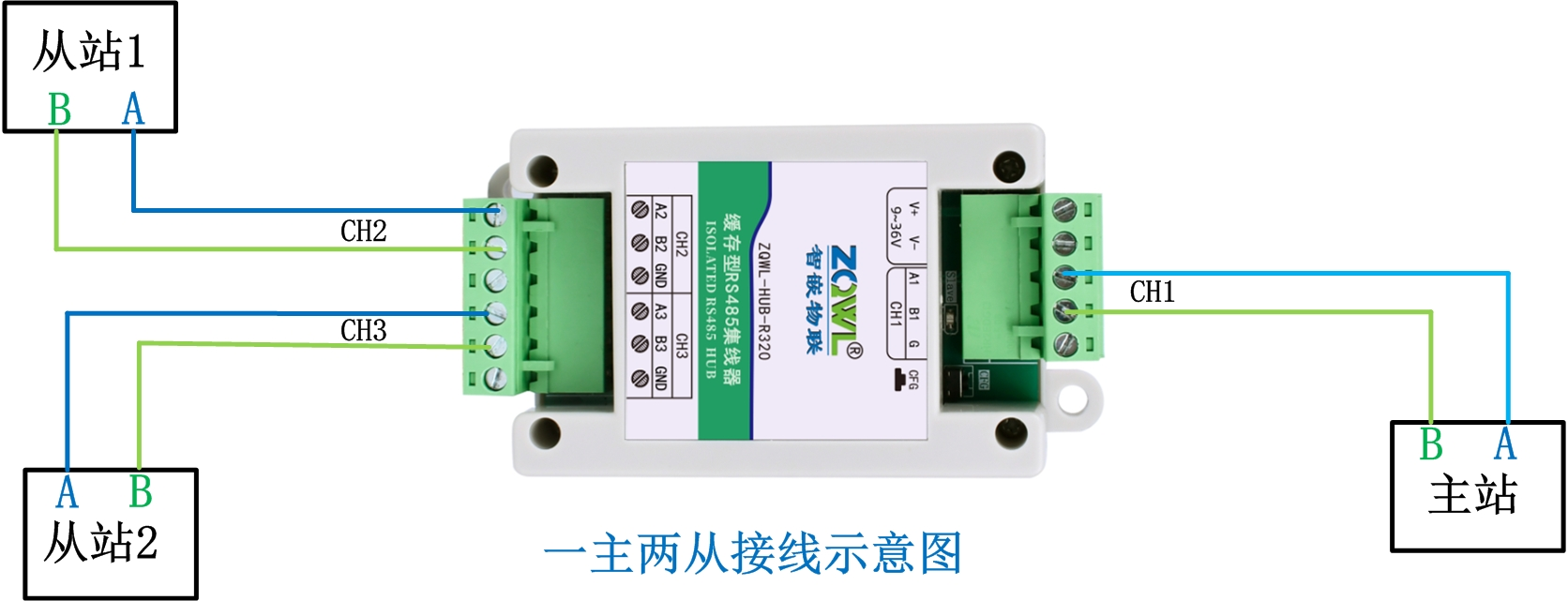

3. 一主两从接线示意图

2. 设备配置说明

   在工业自动化的应用现场，经常会遇到多台RS485主机同时监控RS485从机的场景，比如，PLC采集RS485总线上的温湿度传感器，同时还要将温湿度传感器的值在组态屏上显示出来，若两台主机设备，不加处理直接并到RS485总线上，就会造成数据冲突。

2.1 设备配置步骤

1. 硬件接线

   将USB转RS485调试工具的USB接到电脑、485接口的A、B接到集线器的CH1通道上，然后为集线器供电（DC9~36V）。

2. 打开智嵌物联的缓存型RS485集线器配置软件

   配置软件可从智嵌物联官网下载，或者向客服索取。配置软件打开后，界面如图所示。

3. 连接设备，获取参数

  按照图中的步骤进行操作，保存参数后，须重启设备，参数方可生效。

2.2 设备参数说明

1. 运行模式

  多主一从：CH1通道上的485设备作为从站，CH2~CH5通道上的485设备作为主站。设备具有排队处理机制、超时处理机制，当多个主站同时访问从站时，可确保数据不冲突。

 一主多从：CH1通道与CH2~CH5通道之间的数据透明传输。CH1通道上的485设备作为主站，CH2~CH5通道上的485设备作为从站。主站（CH1通道）发送的数据会广播到所有的从站（CH2~CH5通道）；从站（CH2~CH5通道）发送的数据只向主站（CH1通道）发送，CH2、CH3、CH4、CH5通道之间不会有数据交互。

2. 打包时间

 打包时间，在通道短时间内接收多帧数据每帧间隔小于打包时间。会将多包数据打为一包进行发送，合并打包后的数据最大为512字节，超出的帧会被分配至下一包。

3. 超时时间

 主站发送查询指令后，如果从站一直没有应答，则主站会等待设置的超时时间之后，再去发下一条指令。超时时间的值，与从站设备的响应快慢有关系。

4. 地址掩码和白名单

 地址掩码和白名单，为方便进行数据地址的过滤。可以使用地址掩码和白名单的方式进行数据过滤。使用地址掩码遵循（数据协议地址&地址掩码=设置保存地址&地址掩码）即可通过掩码验证。白名单是对掩码过滤的补充，在需要对个别地址数据放行时，可使用白名单的方式对数据进行放行。在白名单与地址掩码同时存在时优先级（白名单>地址掩码）。不同协议的地址数据位的长度与偏移量各不相同，为满足多种协议的过滤可配置地址的偏移量与数据长度来满足不同协议的过滤配置。地址数据位最大支持两个字节。

5. 通道优先级

 在多主一从模式下，可指定一个优先通道，在此通道有数据时优先处理此通道数据。

3. 硬件恢复出

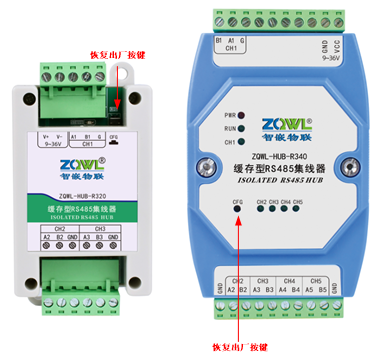

 设备有恢复出厂按键，短按复位，长按6秒以上恢复出厂（RUN指示灯由慢闪变常亮，则恢复出厂成功）。默认的串口参数为：115200、8、N、1

销售网络
