智嵌物联串口服务器接入阿里云演示

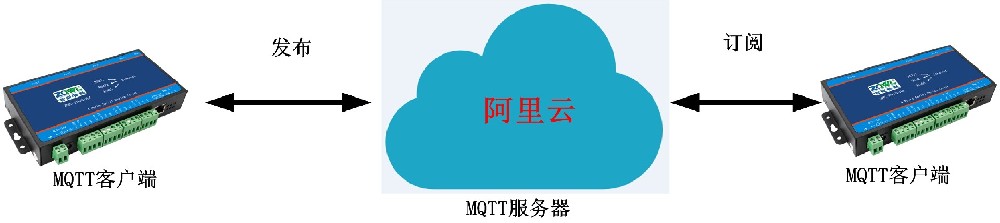

智嵌物联串口服务器设备支持连接阿里云IoT平台的功能。设备使用MQTT协议连接上阿里云IoT平台后，用户往设备串口发数据，设备把数据转发到用户配置的发布主题里；

设备并订阅用户配置的主题，当接收到订阅主题的消息时，把消息从串口发送给用户。


目前只有部分型号支持介入阿里云，详情请参考相关型号的规格书。

设备接入阿里云的步骤如下：

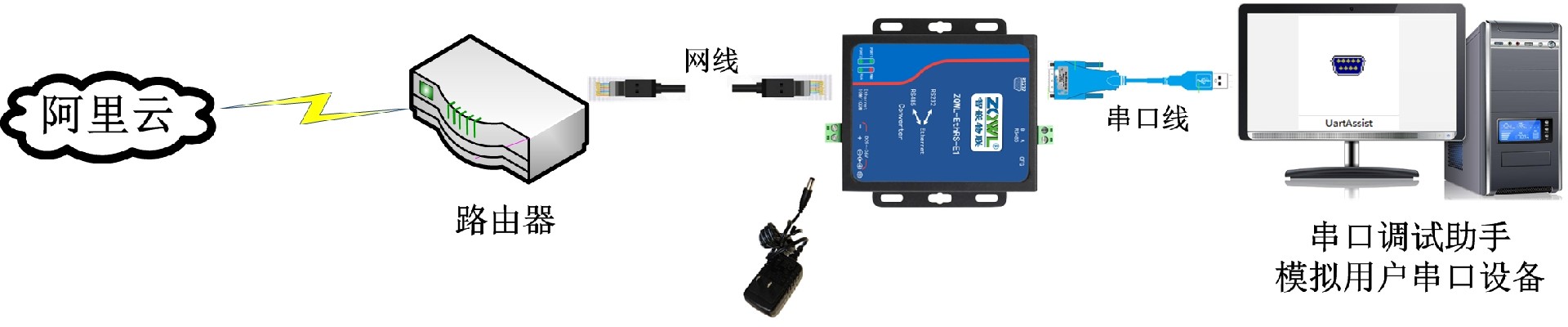

1.硬件连接

用网线将智嵌物联串口服务器设备的网口连接至路由器的网口；用USB转串口线连接设备的PORT1和电脑。用电源适配器为设备供电。供电后请先观察设备指示灯是否正常

2.登录阿里云平台

登录阿里云平台，并进入物联网平台。

3.创建新产品

在阿里“产品”菜单下，创建新产品，本次演示以智嵌物联串口服务器H4为例。

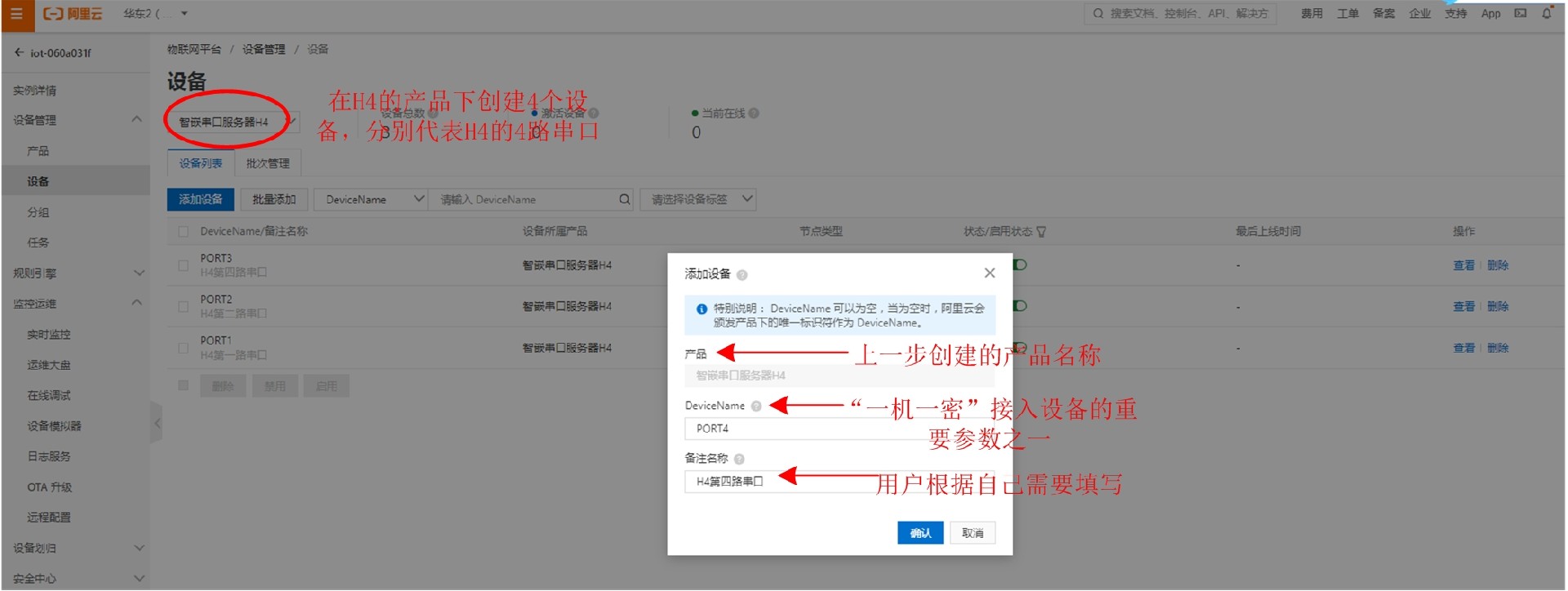

4.创建设备

在上一步创建的产品下面创建4个设备，分别代表串口服务器H4的四路串口。

创建完成后，设备显示“不在线”。

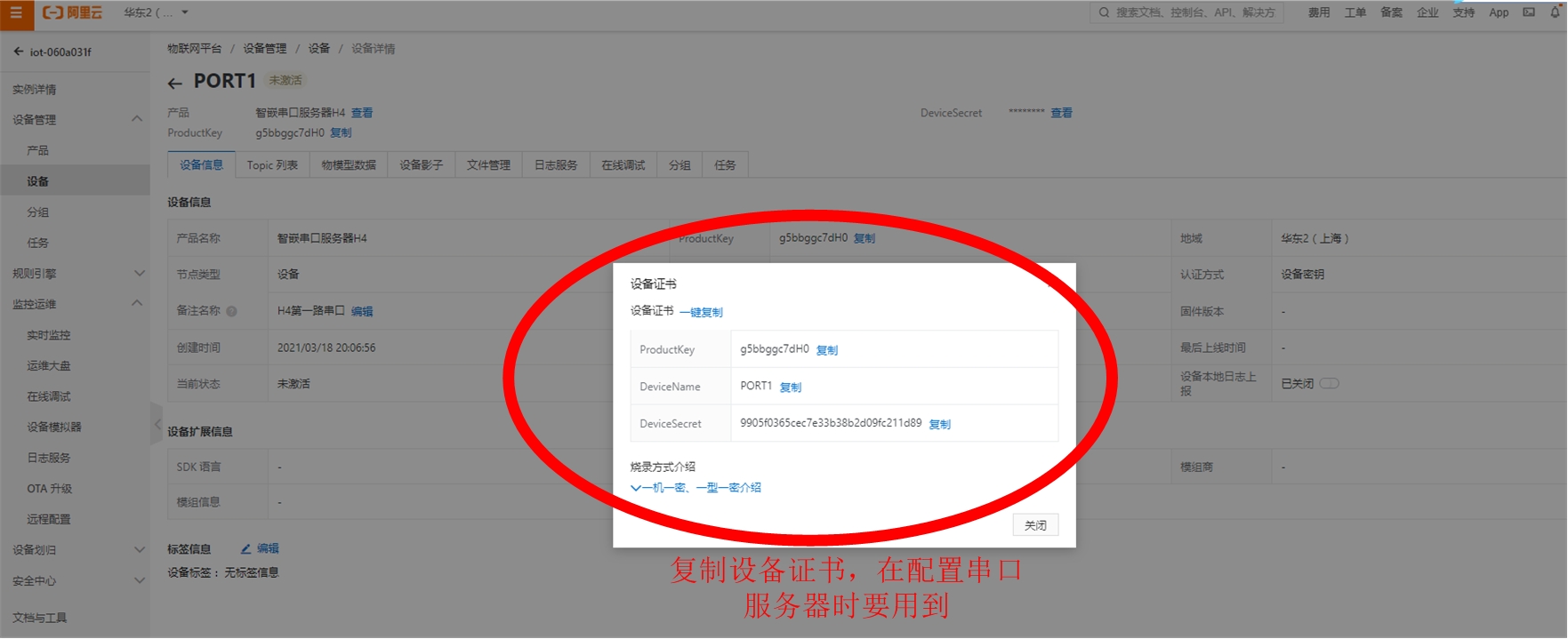

5.在相应的设备下得到阿里云平台分配的设备证书：ProductKey、DeviceName、DeviceSecret

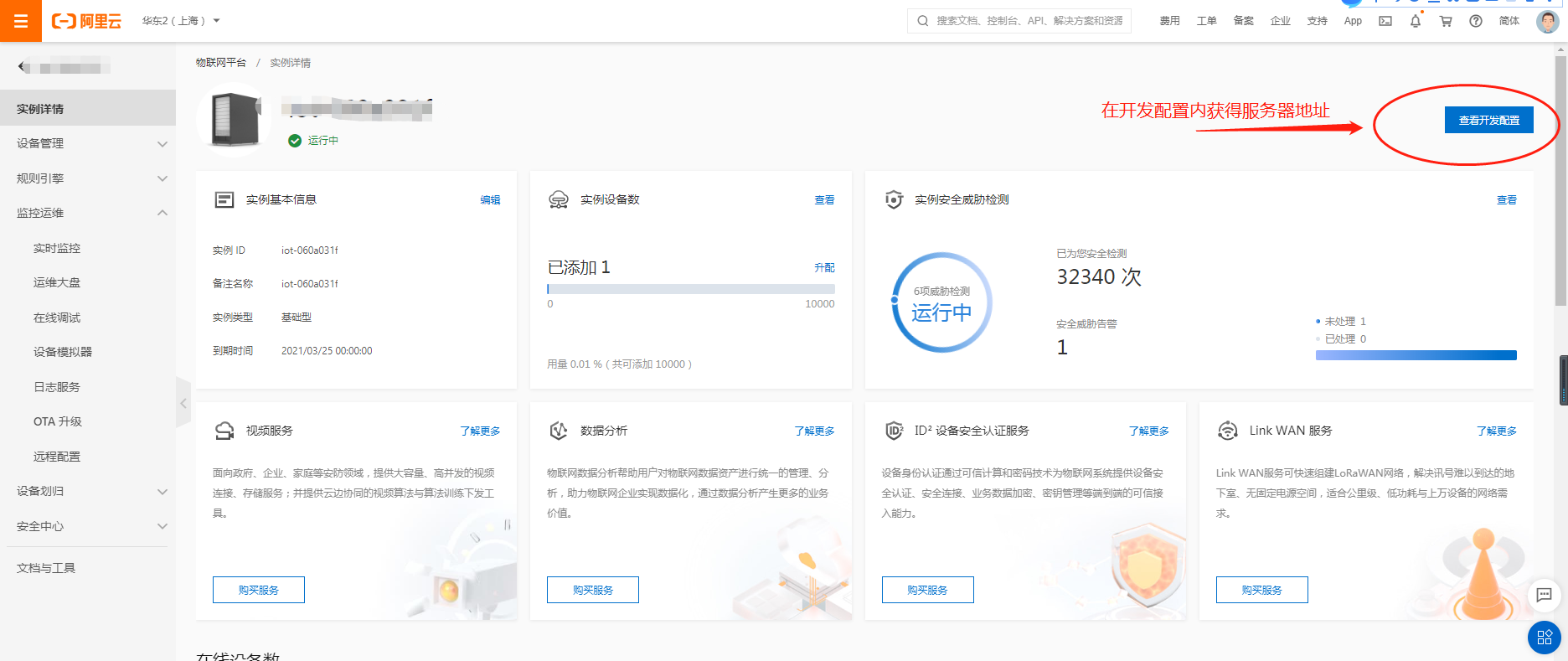

6.在用户的阿里云平台账户上，找到开发配置栏，将MQTT设备接入的服务器地址复制，备用

7.串口服务器配置

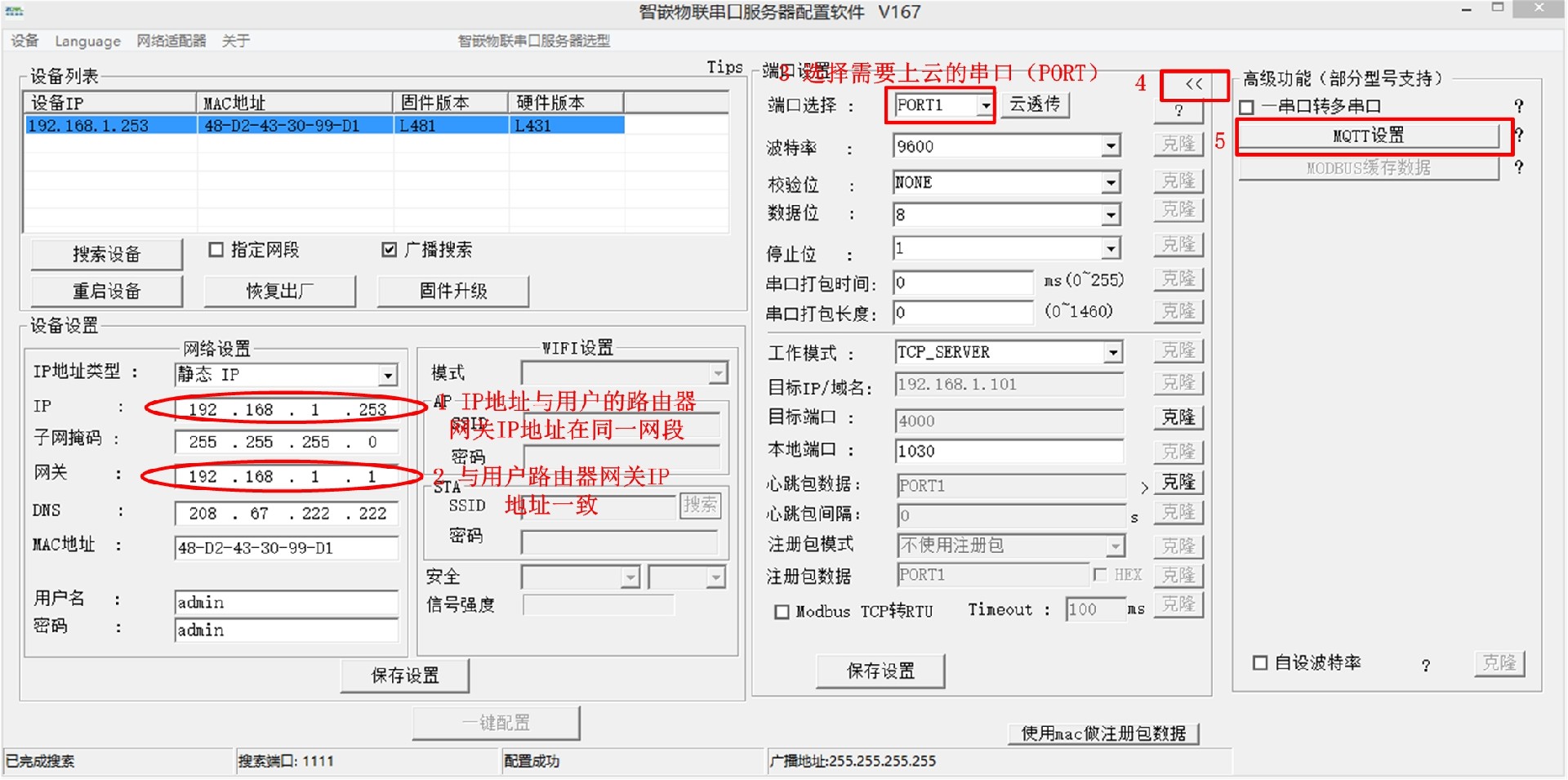

在“智嵌物联串口服务器配置软件”中点击【MQTT】配置按钮，如下图所示，会弹出相应串口的MQTT配置框，如下图所示的PORT1的MQTT配置框。

按照中提示对设备进行配置，点击界面中的【？】图标，界面会弹出相应的帮助信息。

阿里云的订阅与发布规则：

以上是串口1（PORT1）的配置方式，PORT2/3/4的配置方式一样，依次配置即可。

参数填写完后，点击【保存】按钮，并重启设备之后，参数方可生效。

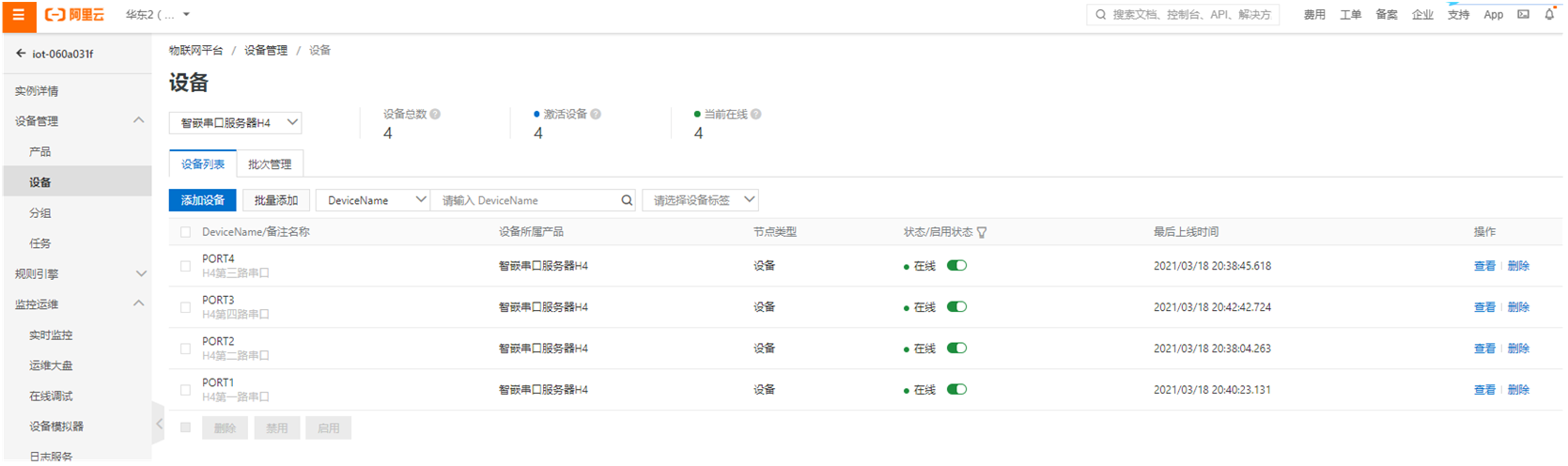

重启串口服务器设备后，可以看到阿里云平台上刚刚添加的四个设备，已经在线了。

8.测试

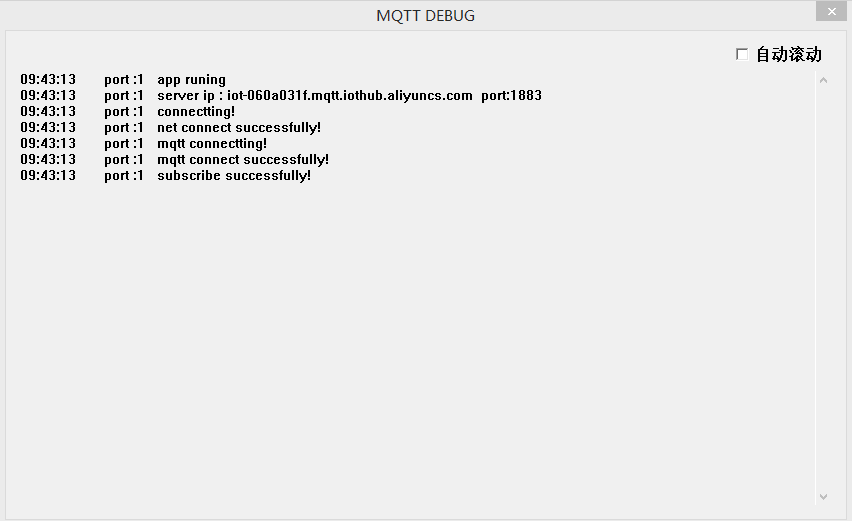

点击【调试运行程序】按钮，弹出调试框，说明设备已经成功接入阿里云。

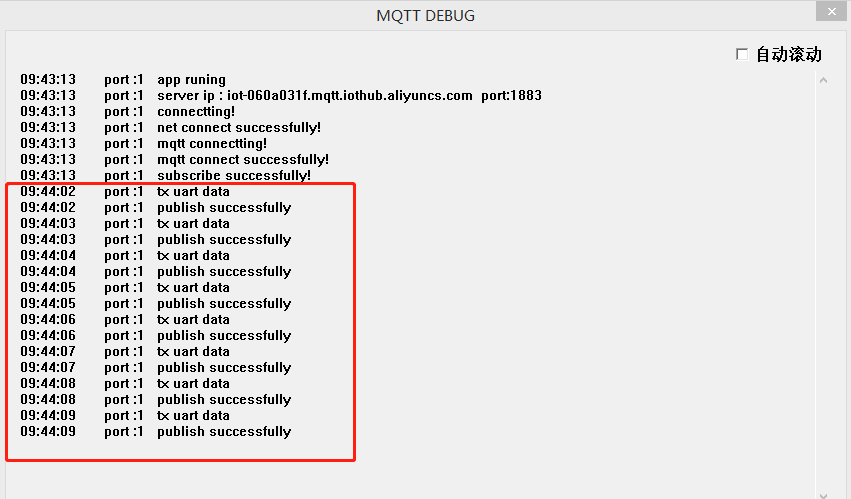

使用“串口调试助手”向设备的串口1（PORT1）上发送数据，串口服务器会将数据转发到阿里云平台上，如下图所示，说明数据已成功发送到阿里云上。

在阿里云平台的实时监控栏中，也可以看到设备已经在线，并且监控到有实时数据。

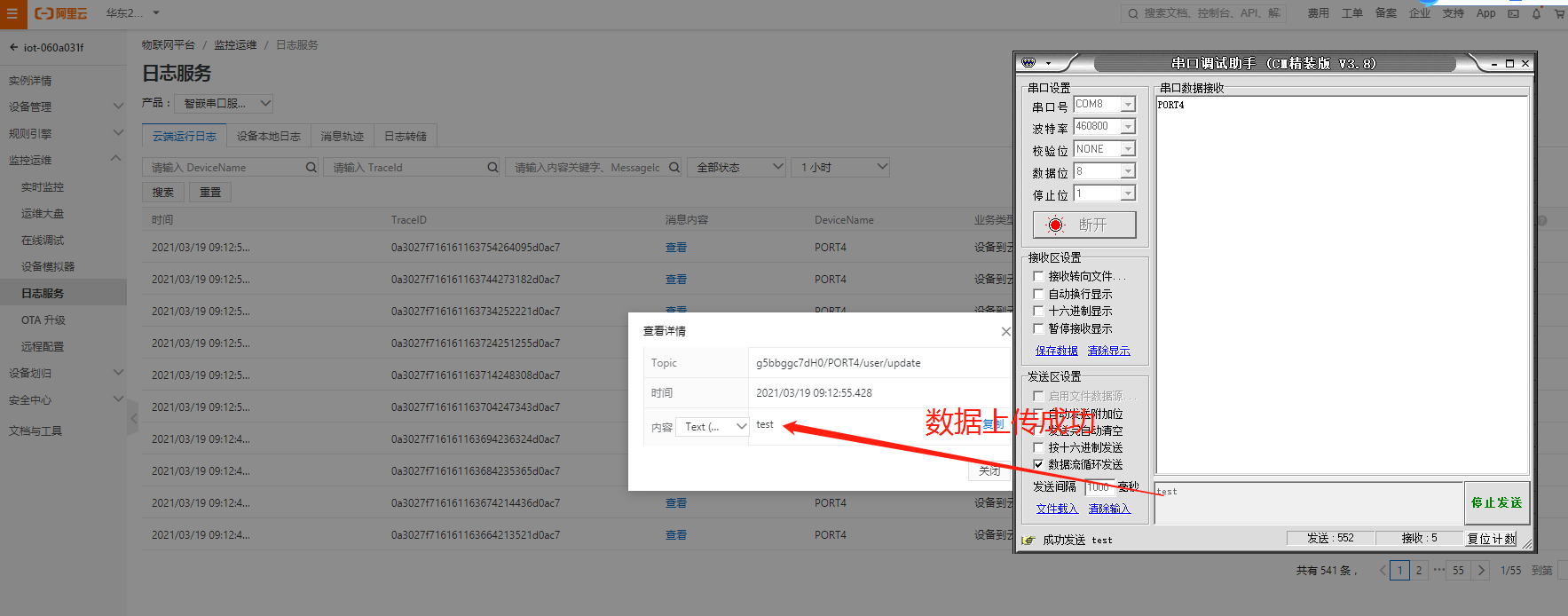

串口服务器的第四路串口往阿里云上发数据，如图所示。

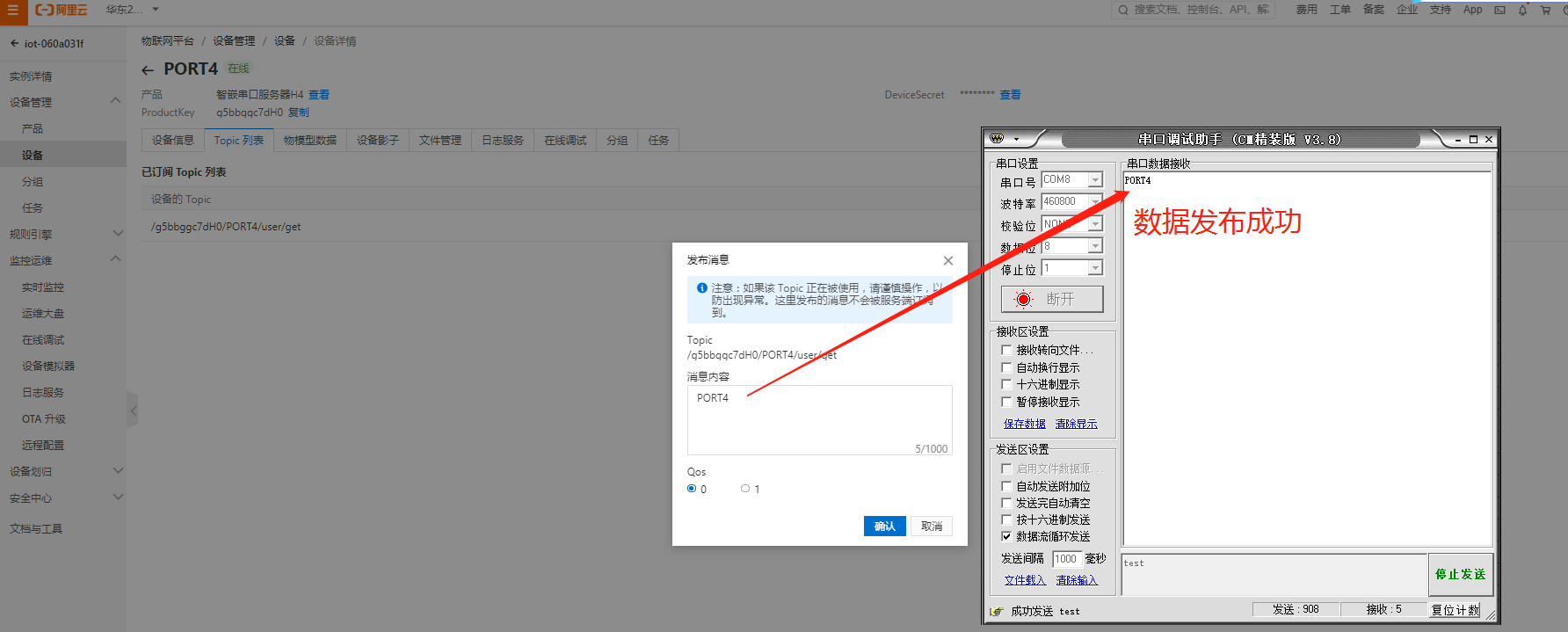

阿里云向串口服务器的第四路串口发布消息，如图所示。
