1.1 虚拟串口工作模式介绍

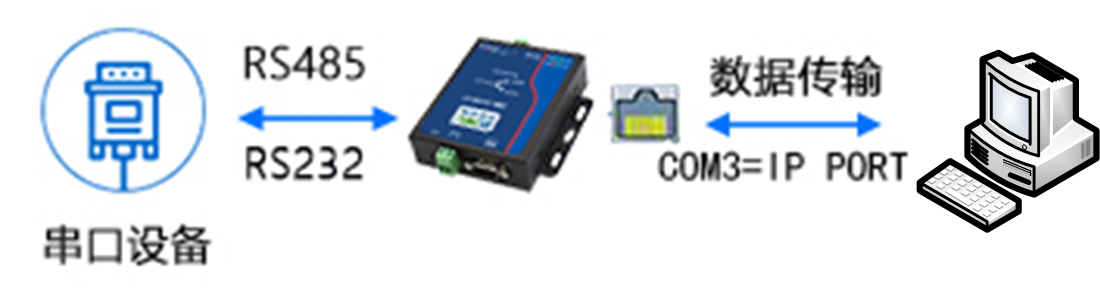

虚拟串口工作模式是将网口模拟成串口通信，相当于两端都是使用串口通信，所以在使用中，我们要使用网络虚拟串口软件创建虚拟串口。从而PC机可以直接操作该串口来完成和串口设备的通讯，减少了PC软件的开发难度以及开发时间。
1.1.1 虚拟串口工作模式使用步骤
1.1.1.1 安装虚拟串口软件

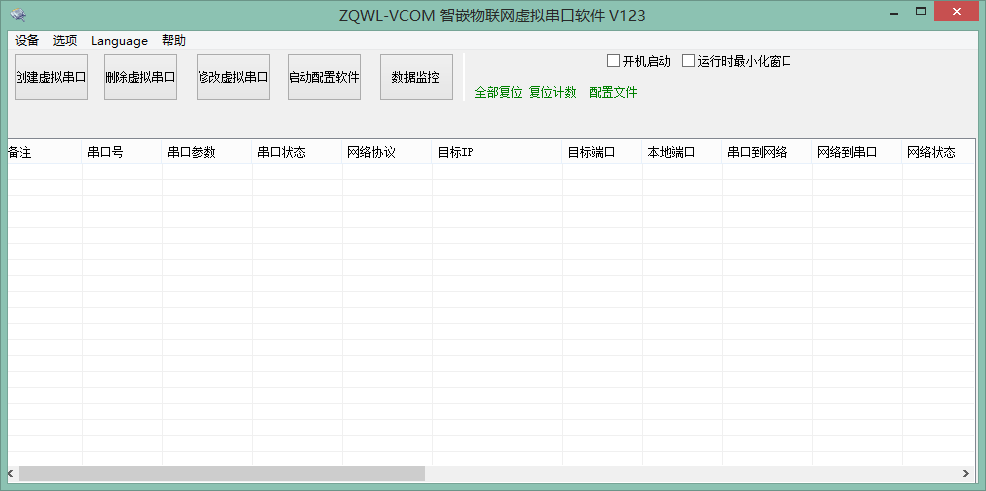

下载“ZQWL虚拟串口软件”（可在官网下载http://www.zhiqwl.com），并按照提示安装软件。打开虚拟串口软件，界面如图1所示。
图1 虚拟串口软件VCOM界面
1.1.1.2 TCP_SERVER模式下虚拟串口的使用方法
VCOM运行在TCP Client模式时，串口服务器必须运行在TCP_SERVER模式下，此时虚拟串口软件会自动去连接串口服务器。这种模式的特点是，电脑的IP可以改变（一般是路由器自动分配），串口服务器的IP必须固定。
具体使用步骤如下：
1. 硬件连接

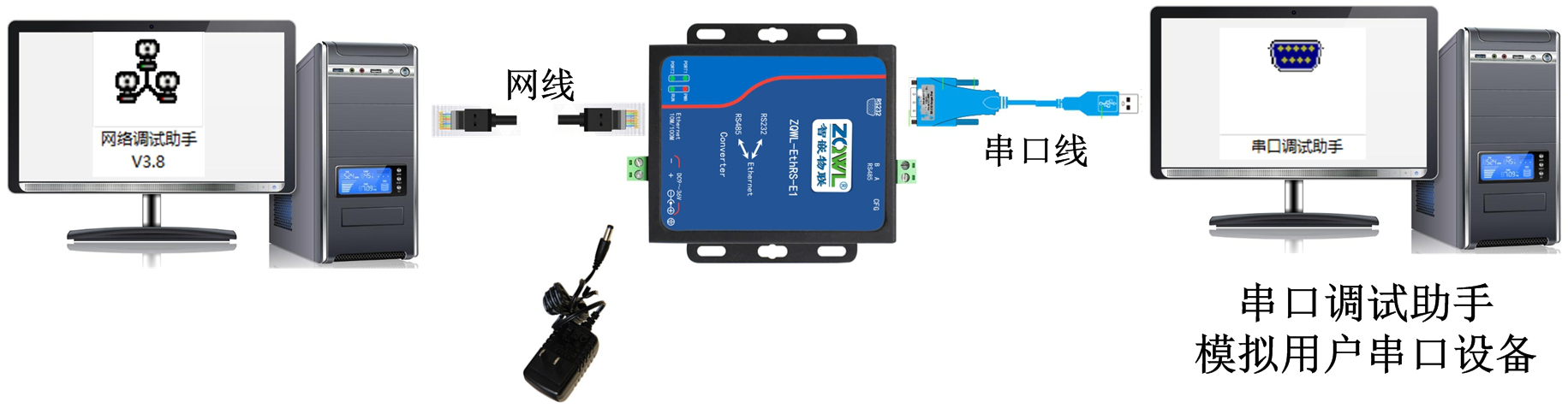

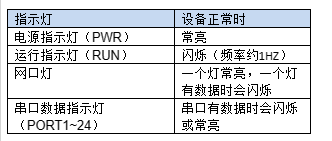

用网线将设备的网口连接至电脑的网口；用USB转串口线连接设备和电脑。用电源适配器为设备供电。硬件连接如下图所示。供电后请先观察设备指示灯是正常，如下表所示。
2. 设备参数配置
与TCP_SERVER模式下的设备参数配置一样，请参考说明书。
3. 创建虚拟串口

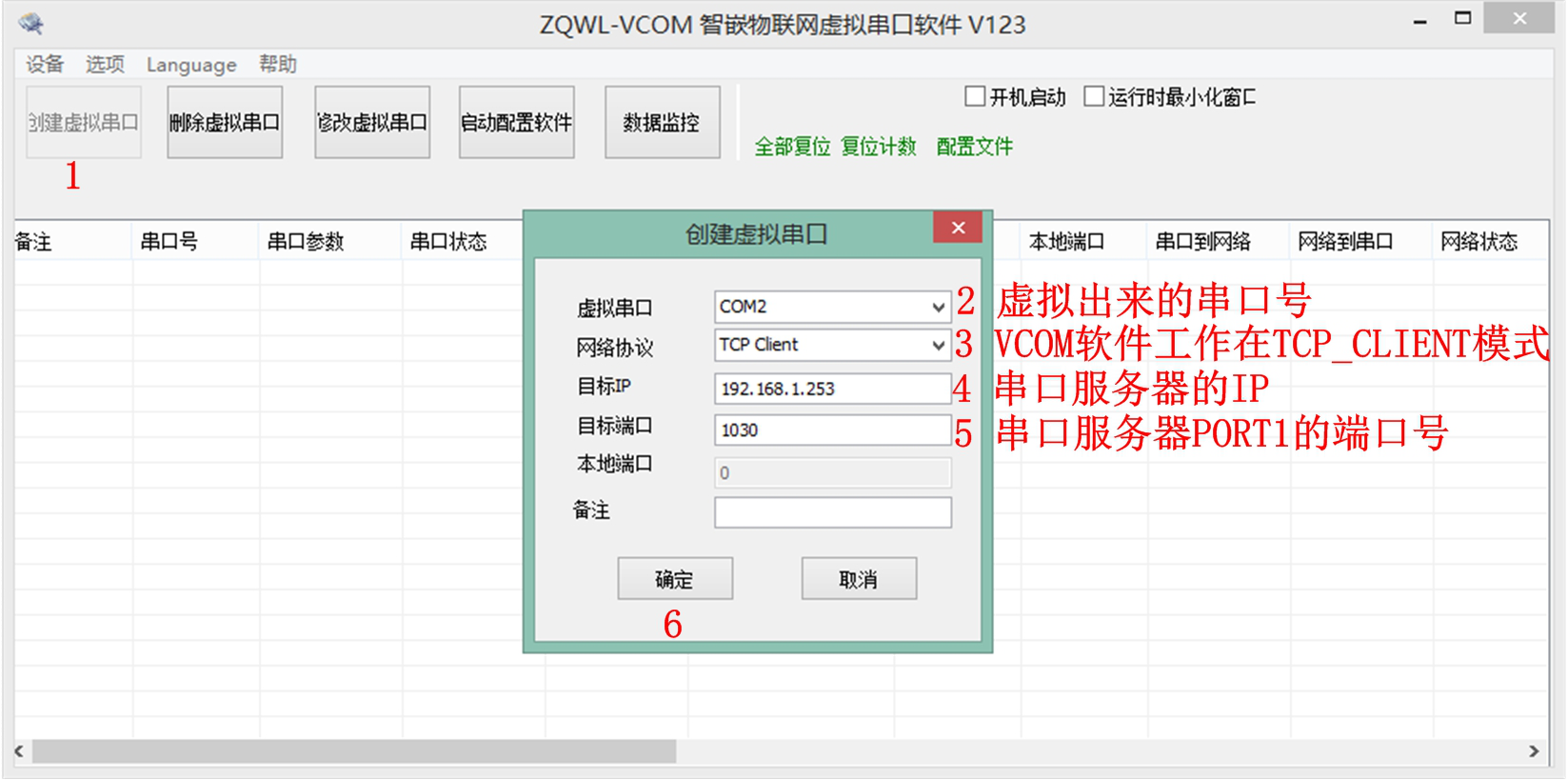

打开“ZQWL虚拟串口软件”，并按图 2所示步骤操作。
4.设备在TCP_SERVER模式下创建虚拟串口

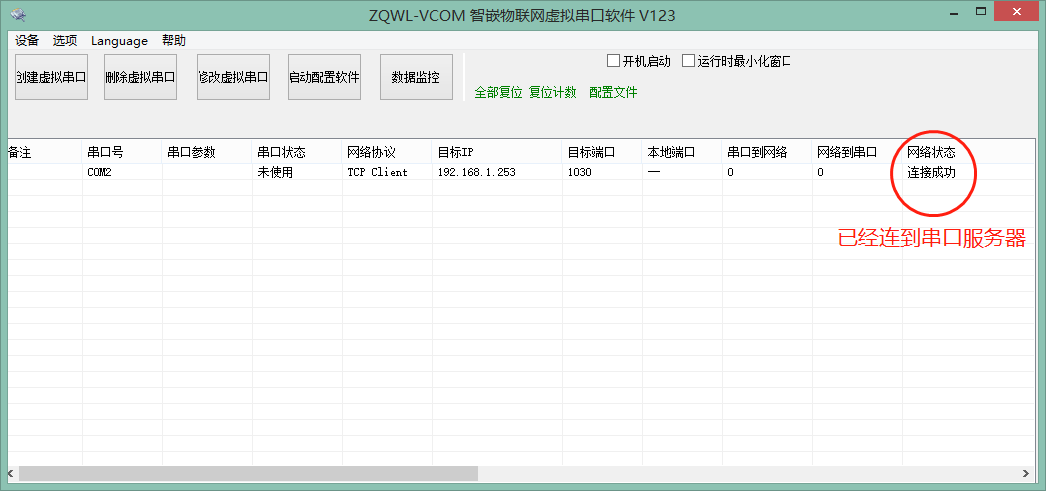

虚拟串口创建完成后的界面如图3所示。
图.3 虚拟串口创建完成

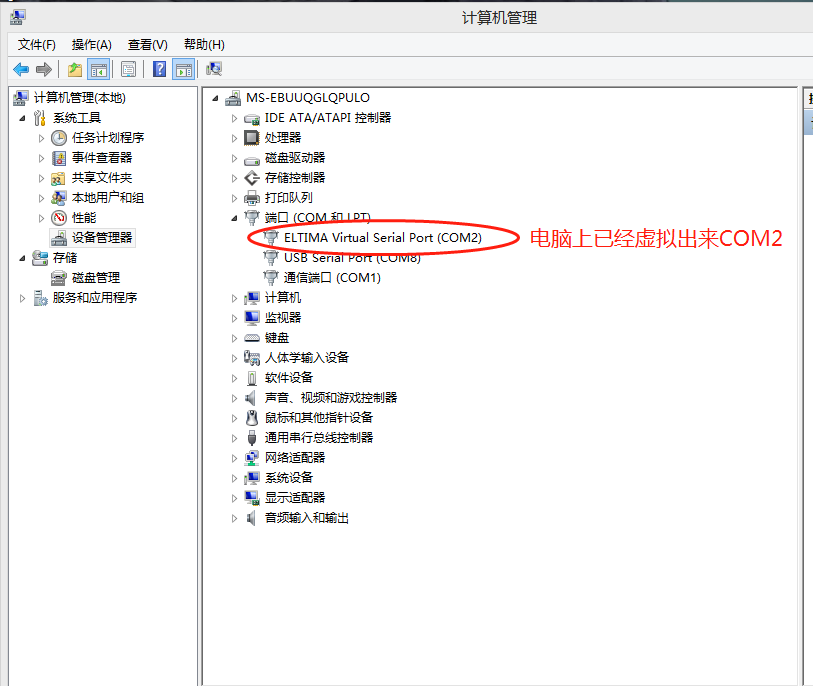

此时打开电脑的设备管理器，可以看到COM2已经存在。如图4所示。
图4 查看虚拟串口号方法
5. 收发数据测试

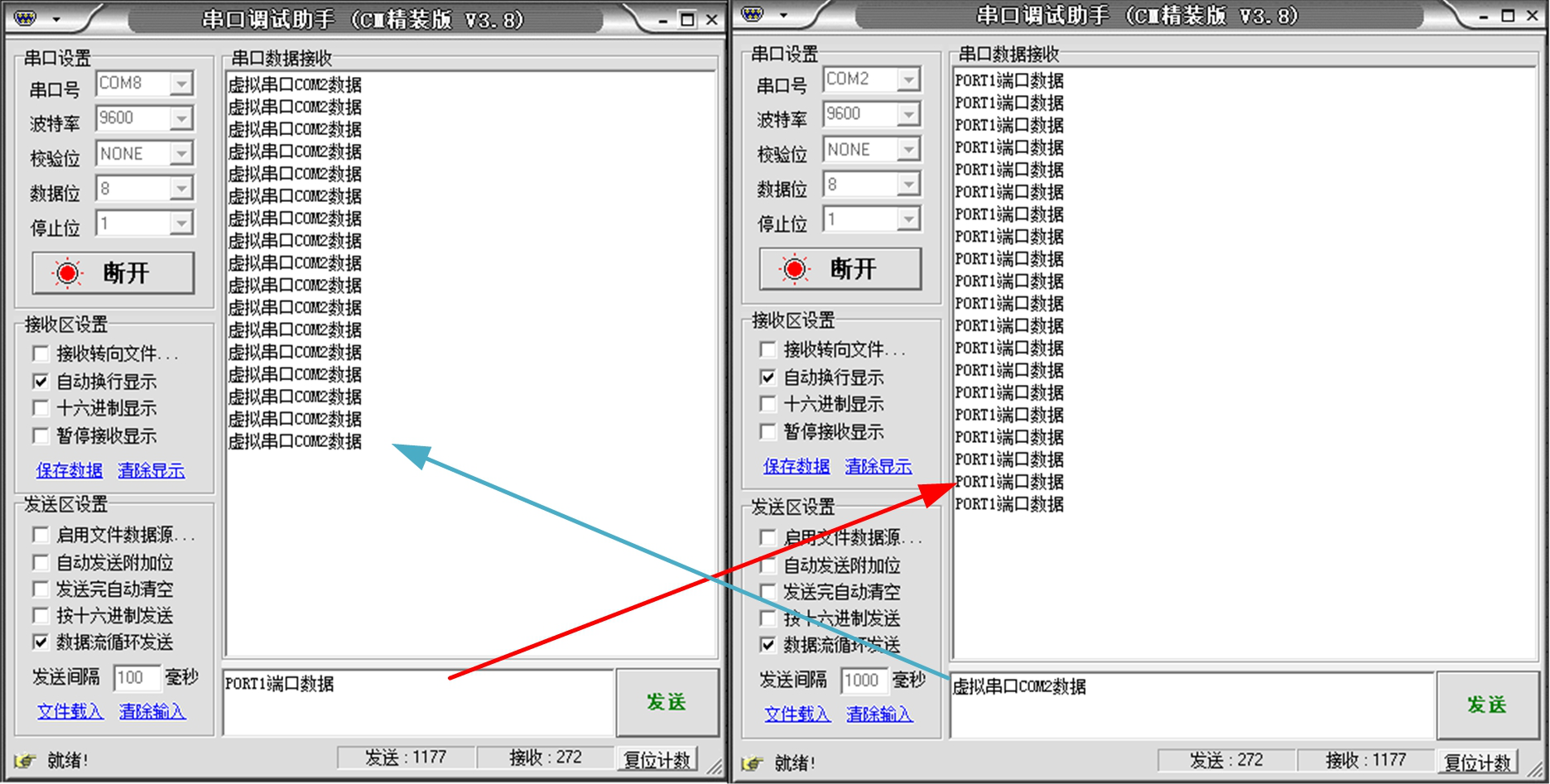

COM8是串口服务器的PORT1，COM2是网络虚拟出来的串口，经过以上配置，两个串口可以透明传输数据了，如图5所示。
图5 TCP SERVER模式下虚拟串口数据透传测试结果
1.1.1.3 TCP_CLIENT模式下虚拟串口的使用方法
VCOM运行在Server模式时，串口服务器必须运行在TCP_CLIENT模式下，此时虚拟串口软件VCOM监听串口服务器，串口服务器自动去连接虚拟串口软件。这种模式的特点是，电脑的IP不能改变，串口服务器的IP可以改变（可以通过路由器自动分配分配）。
具体使用步骤如下：
1. 硬件连接
用网线将设备的网口连接至电脑的网口；用USB转串口线连接设备和电脑。用电源适配器为设备供电。硬件连接如图所示。供电后请先观察设备指示灯是否正常。
2. 设备参数配置
与TCP_CLIENT模式下的设备参数配置一样，请参考使用手册。
3. 创建虚拟串口

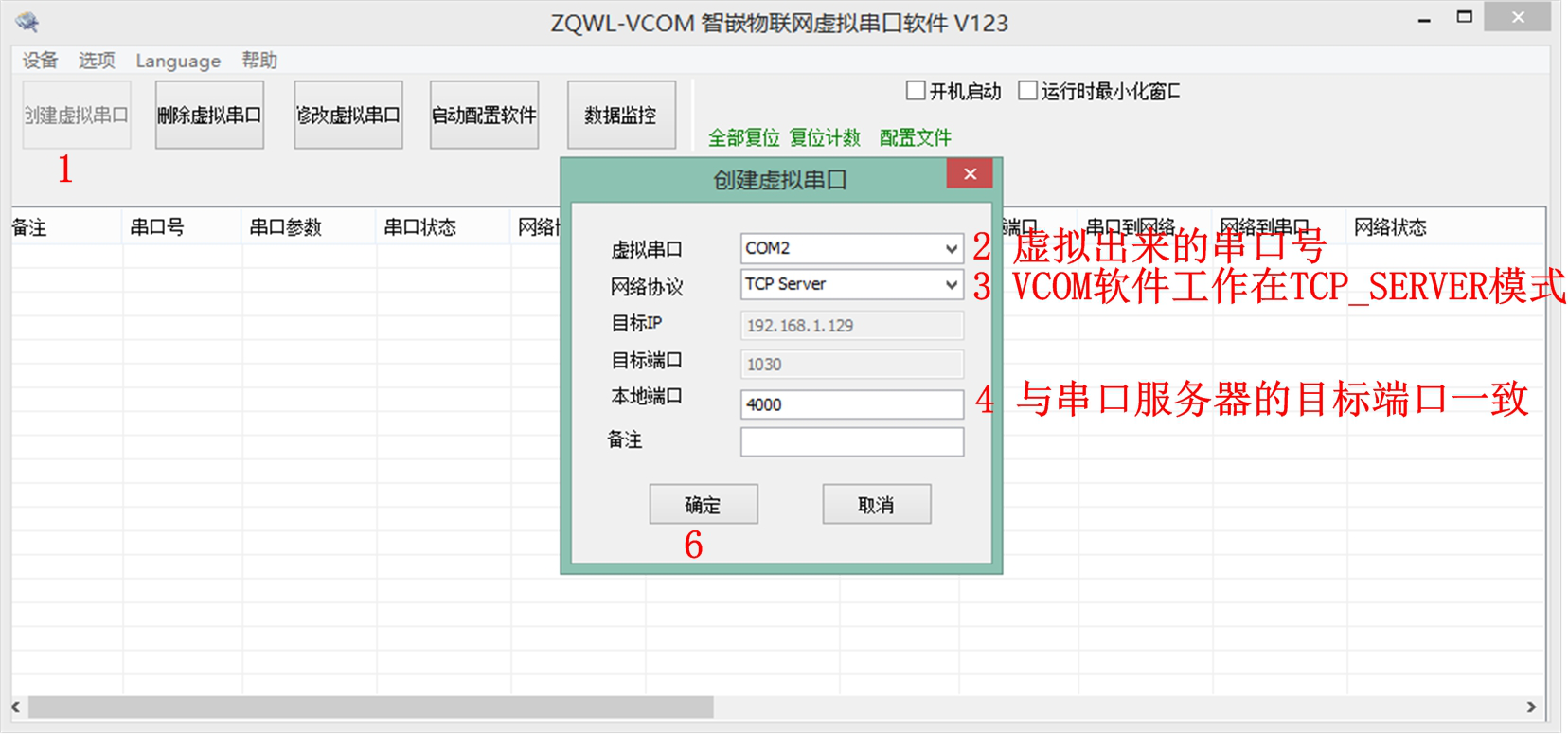

打开“ZQWL虚拟串口软件”，并按图6所示步骤操作。
4.设备在TCP_CLIENT模式下创建虚拟串口

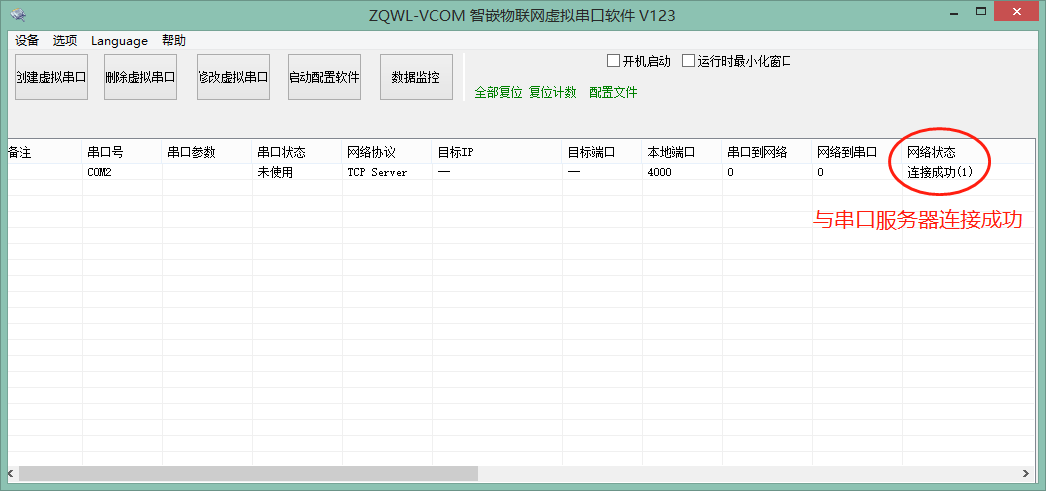

虚拟串口创建完成后的界面如图 7所示。
图 .7 虚拟串口创建完成
此时打开电脑的设备管理器，可以看到COM2已经存在。如图 7所示。
图 .8 查看虚拟串口号方法
5. 收发数据测试
COM8是串口服务器的PORT1，COM2是网络虚拟出来的串口，经过以上配置，两个串口可以透明传输数据了，如图 9所示。
图 9 TCP CLIENT模式下虚拟串口数据透传测试结果
