智嵌物联串口服务器与西门子Win CC软件通信演示

本小节简要介绍智嵌物联串口服务器与西门子Win CC组态软件通信的步骤。

具体要实现的功能：ModBus Slave软件用来模拟用户的ModBus RTU设备（从站），西门子Win CC组态软件模拟用户的TCP客户端软件（主站），通过串口服务器设备实现西门子Win CC组态软件对ModBus RTU设备寄存器的访问。

1. 硬件准备

智嵌串口服务器一台；USB转串口线一条；网线一条；电脑一台。

1. 软件准备

Win CC组态软件；ModBus Slave软件；智嵌物联串口服务器配置软件。

2. 硬件连接

用网线将设备的网口连接至电脑的网口；用USB转串口线连接设备的PORT1和电脑。用电源适配器为设备供电。

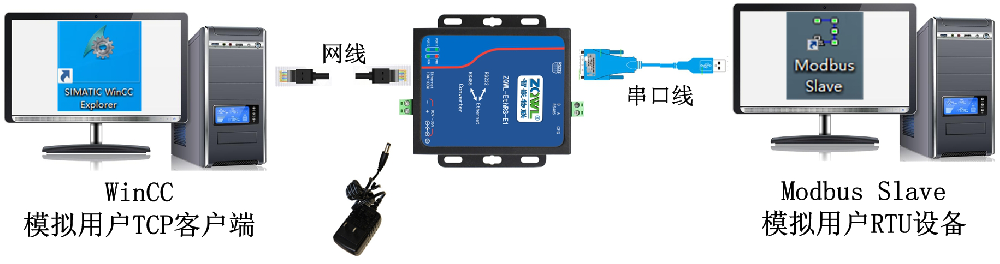

图 1硬件连接

3. 串口服务器参数配置

打开智嵌物联串口服务器配置软件，勾选启用“Modbus TCP转RTU”功能，其余参数默认即可，保存参数后重启设备。

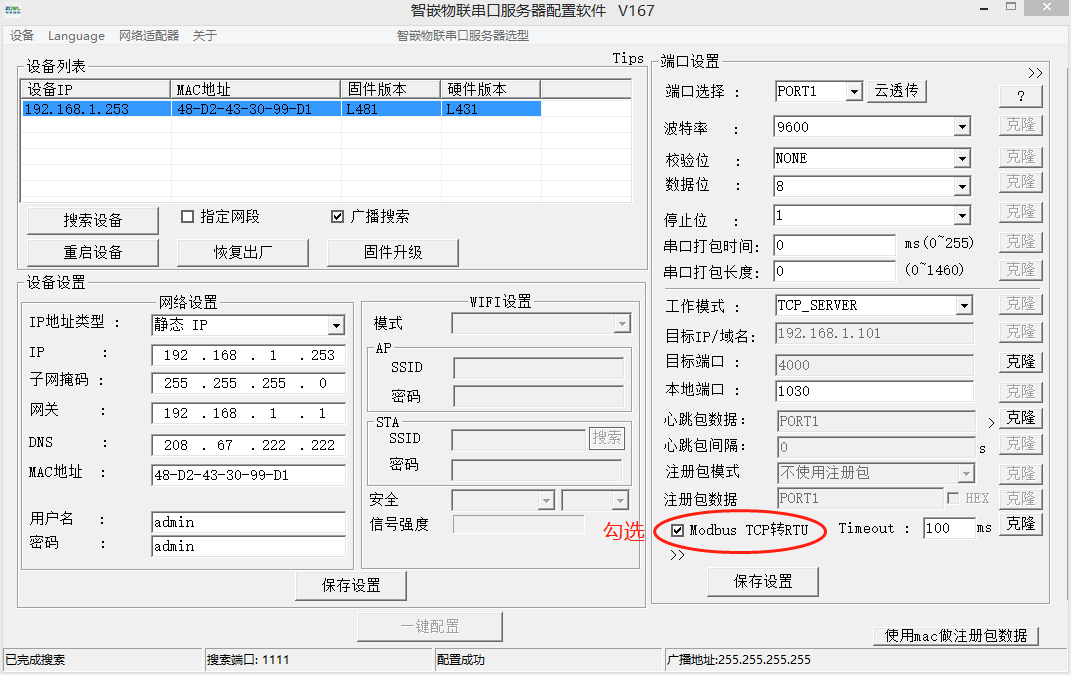

图 2 串口服务器设备参数配置

4. Win CC组态软件新建项目工程

打开Win CC组态软件，并新建一个项目工程。如图所示。

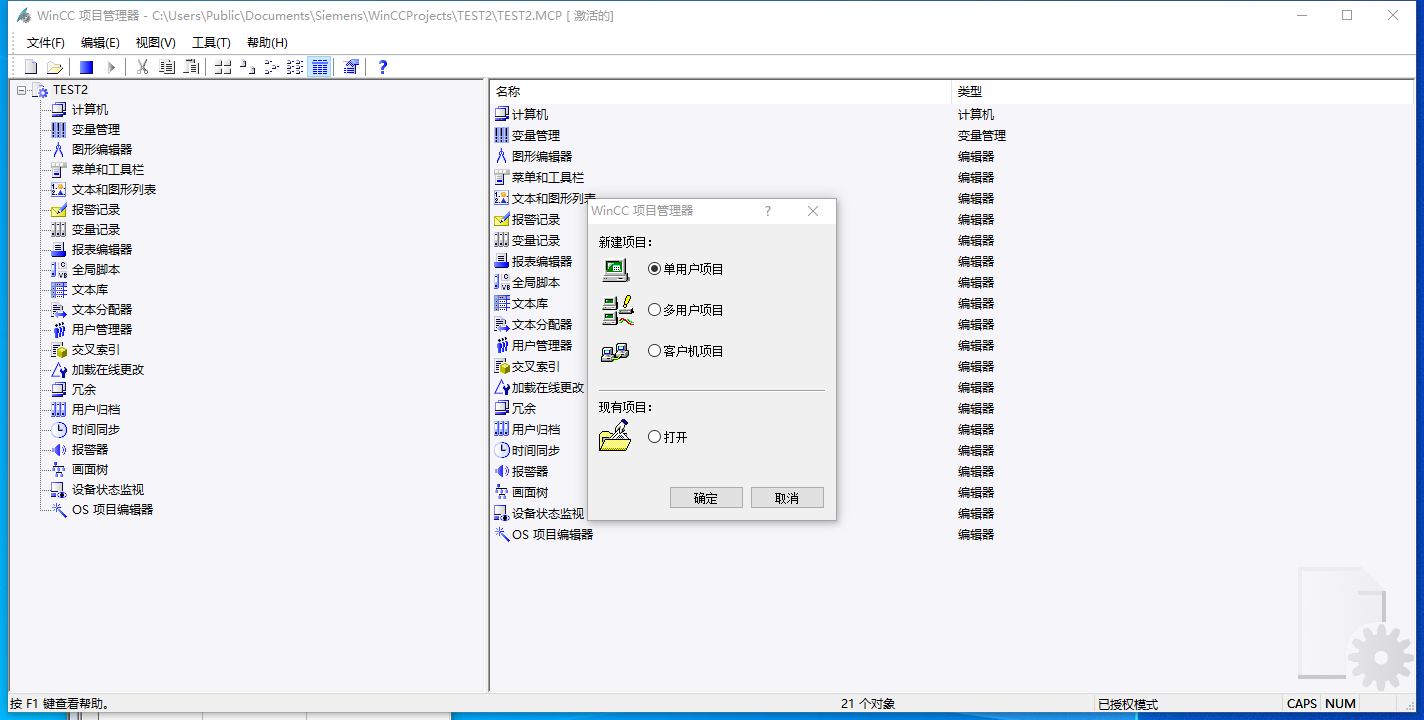

图 3 Win CC组态软件新建工程

5. 添加驱动程序

按图所示步骤为工程添加“Modbus TCP/IP”的驱动程序。


图 4 添加“Modbus TCP/IP”的驱动程序

6. 建立连接

在“Modbus TCP/IP”驱动下建立一个新的连接，并对网络参数进行设置，具体步骤如图、图所示。

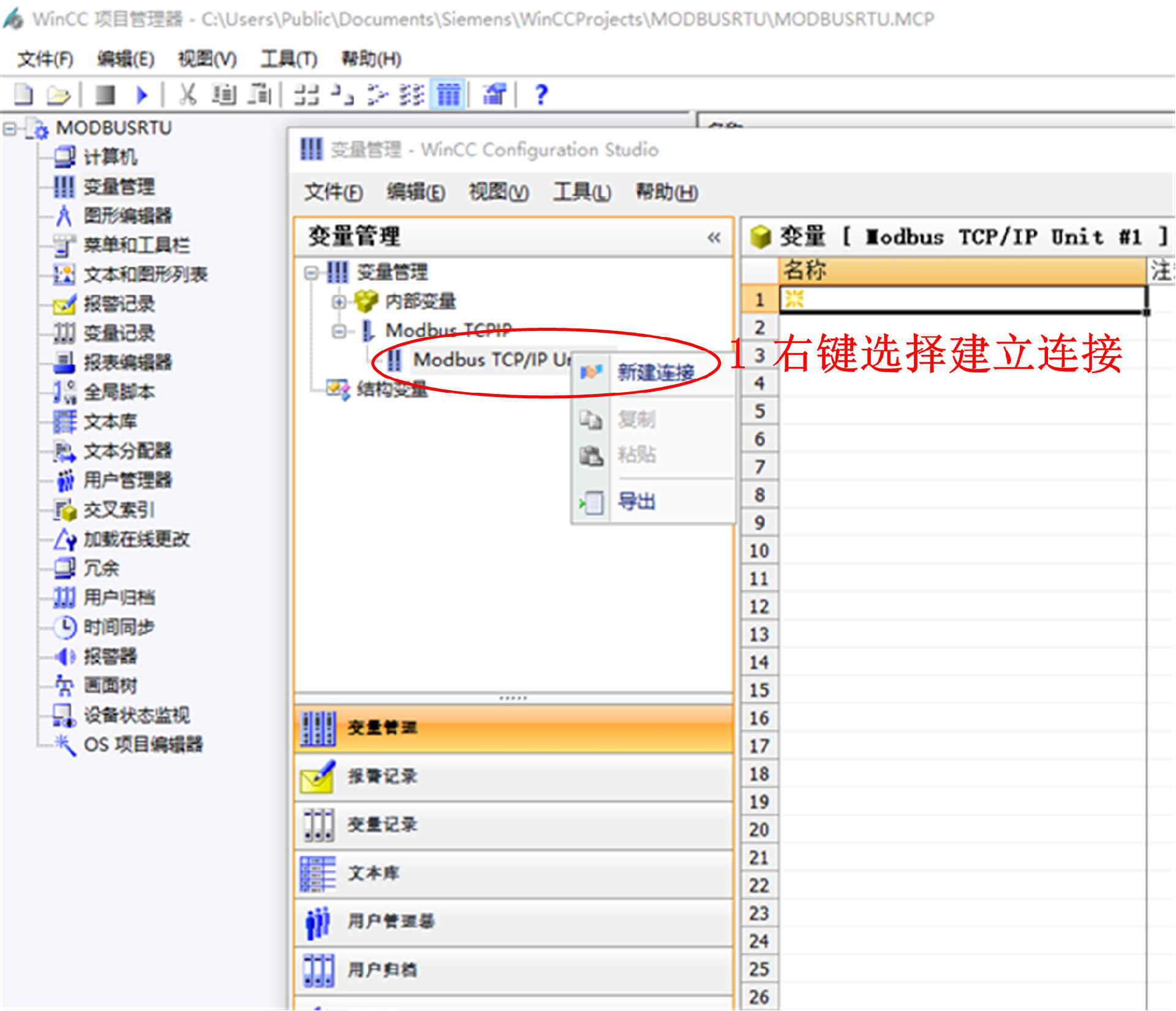

图 5 建立一个新连接

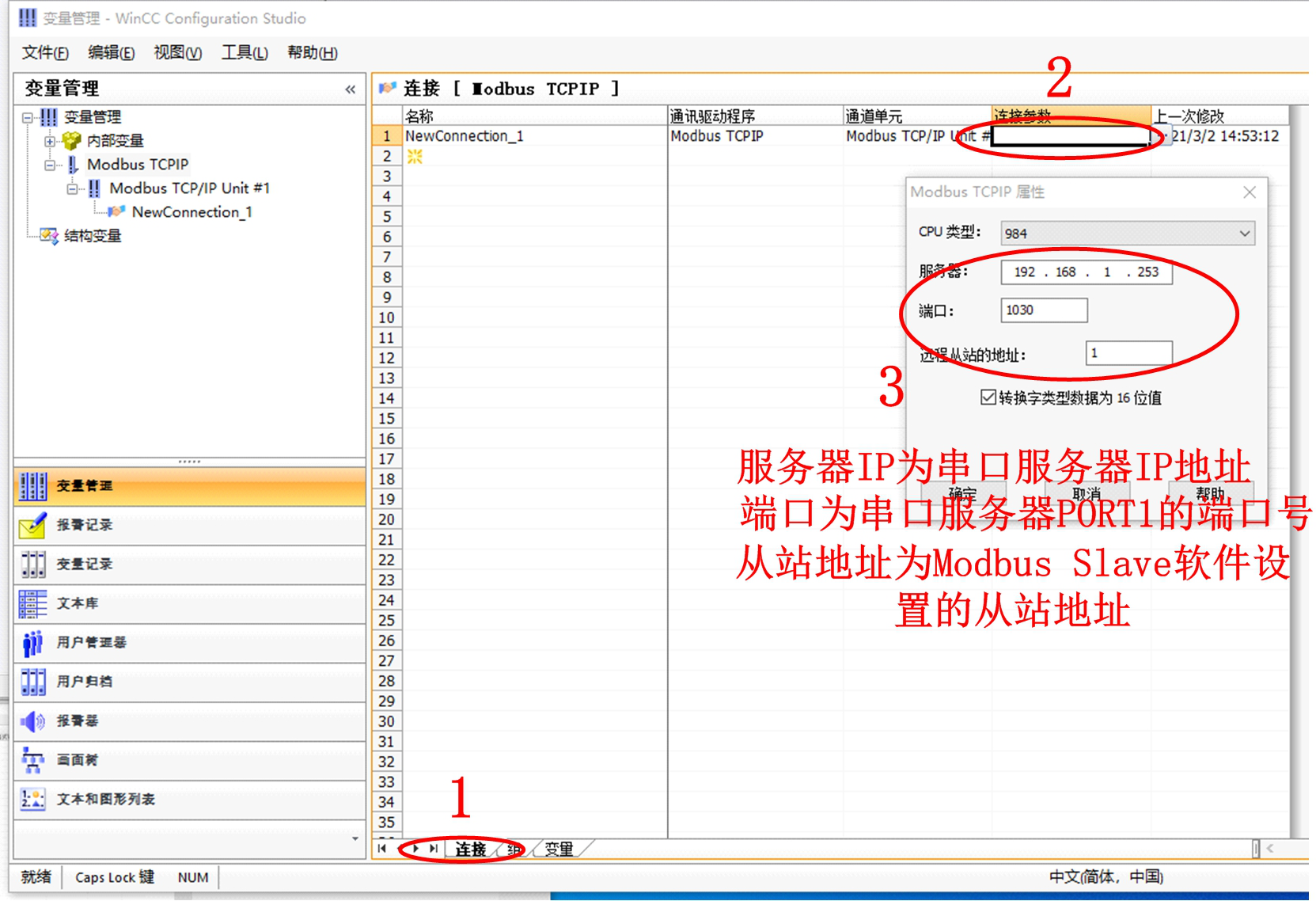

图 6对新连接设置网络参数图片6.png

7. 添加变量

依次添加5个变量，分别代表Modbus Slave软件的5个寄存器值，如图所示。

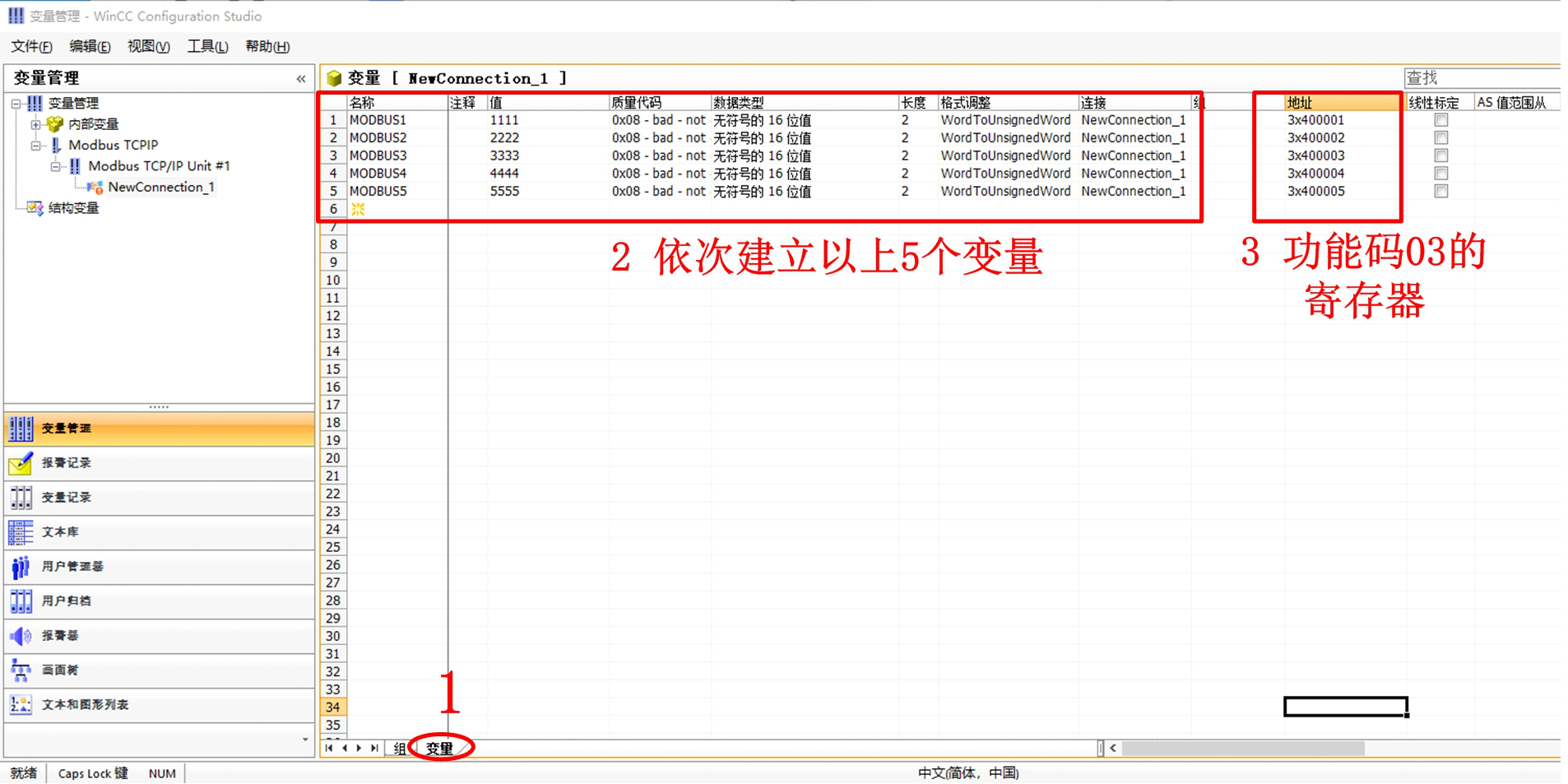

图 7 添加变量

8. 打开ModBus Slave软件，并按图、图所示设置。

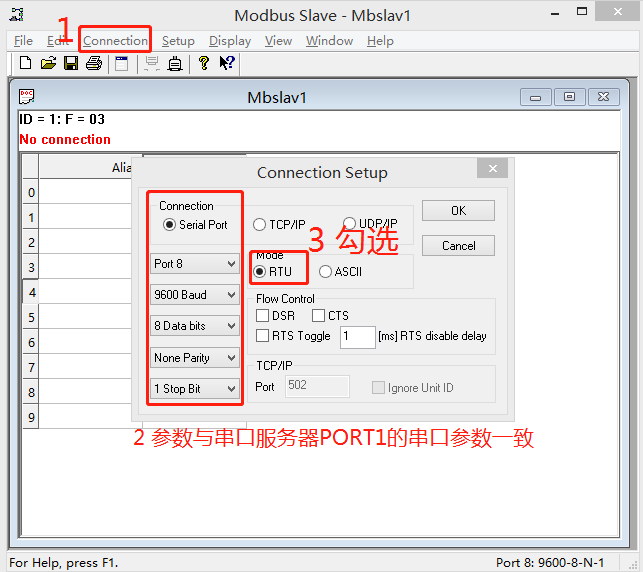

图 8 ModBus Slave软件设置1

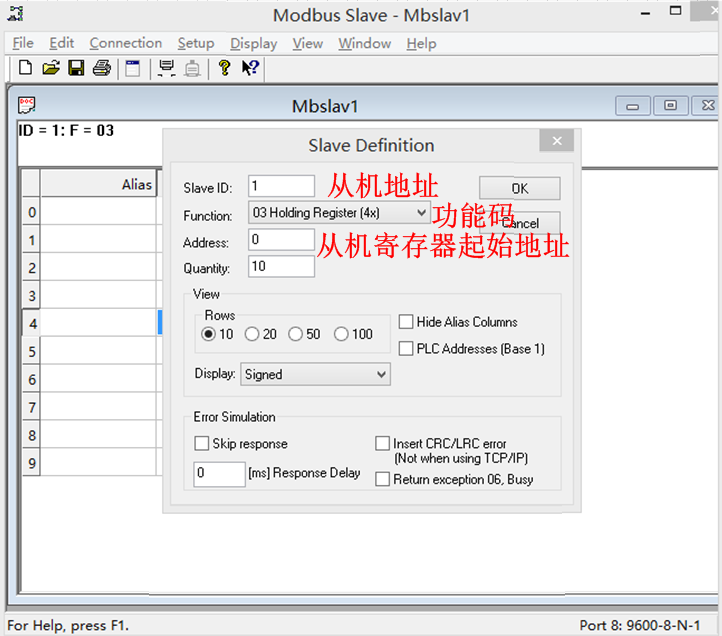

图 9 ModBus Slave软件设置2

9. 通信结果

运行Win CC工程，并在ModBus Slave软件中输入不同的值，Win CC组态软件中会实时的现实出来。如图所示。

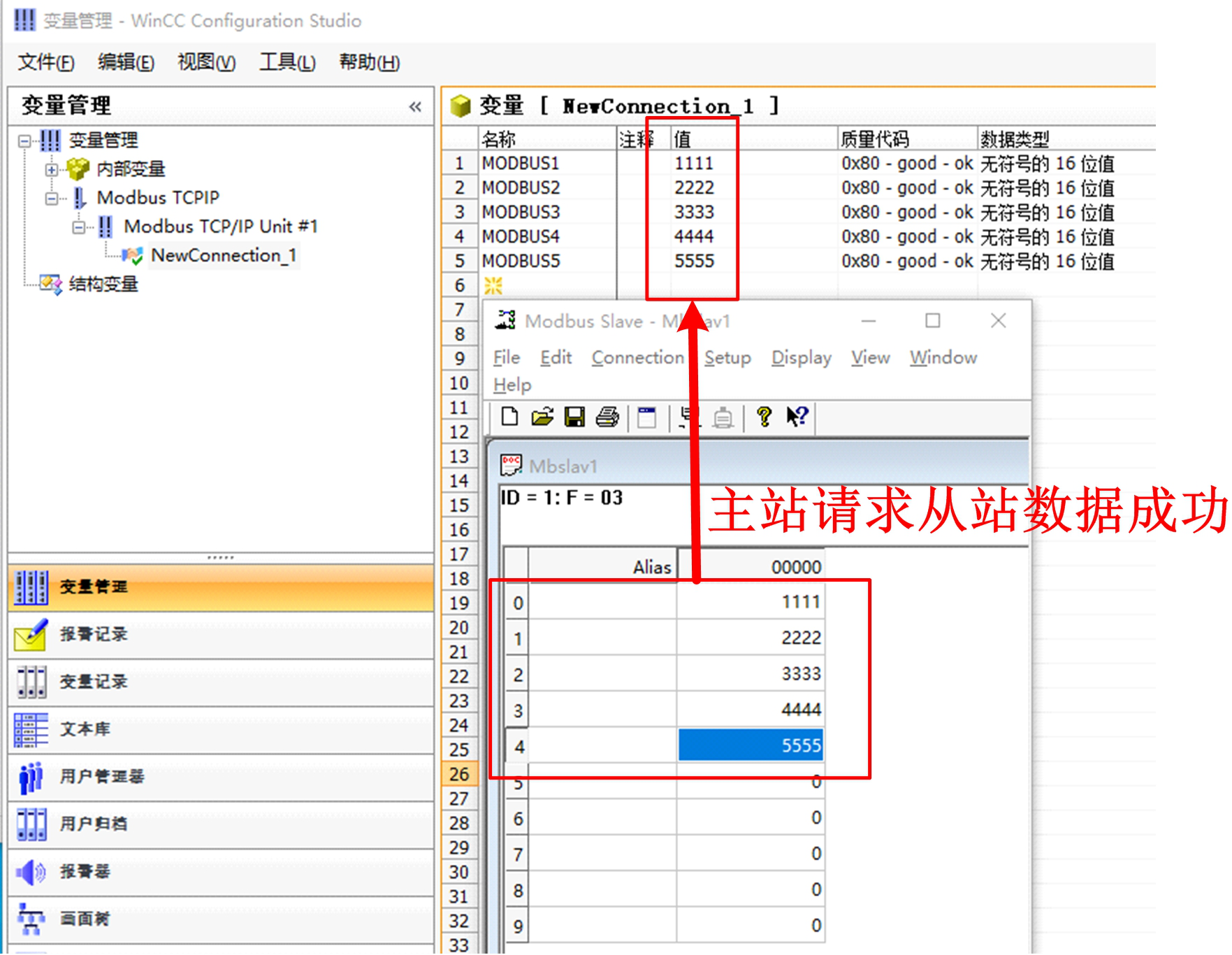

图 10 Win CC组态软件读取ModBus Slave寄存器值
