RS485集线器的工作原理以及功能，解决什么实际的工程问题？

一、RS485集线器工作原理是什么？

RS485集线器，又叫RS485中继器、RS485分配器等。

集线器的工作原理：RS485主站发送数据，集线器主485接口收到数据之后，因数据信号波形在电缆传输中有衰减，集线器接收数据信号后将衰减的数据信号整形放大，并将数据广播到其他所有从485接口，从485接口上的设备收到数据后做出应答，并经集线器转发到RS485主站。

根据实际应用需求，RS485集线器一般有一分二、一分四、一分八的集线器等。可有效解决工业施工现场星型布线、带载数量少、抗干扰能力不强等常见问题。

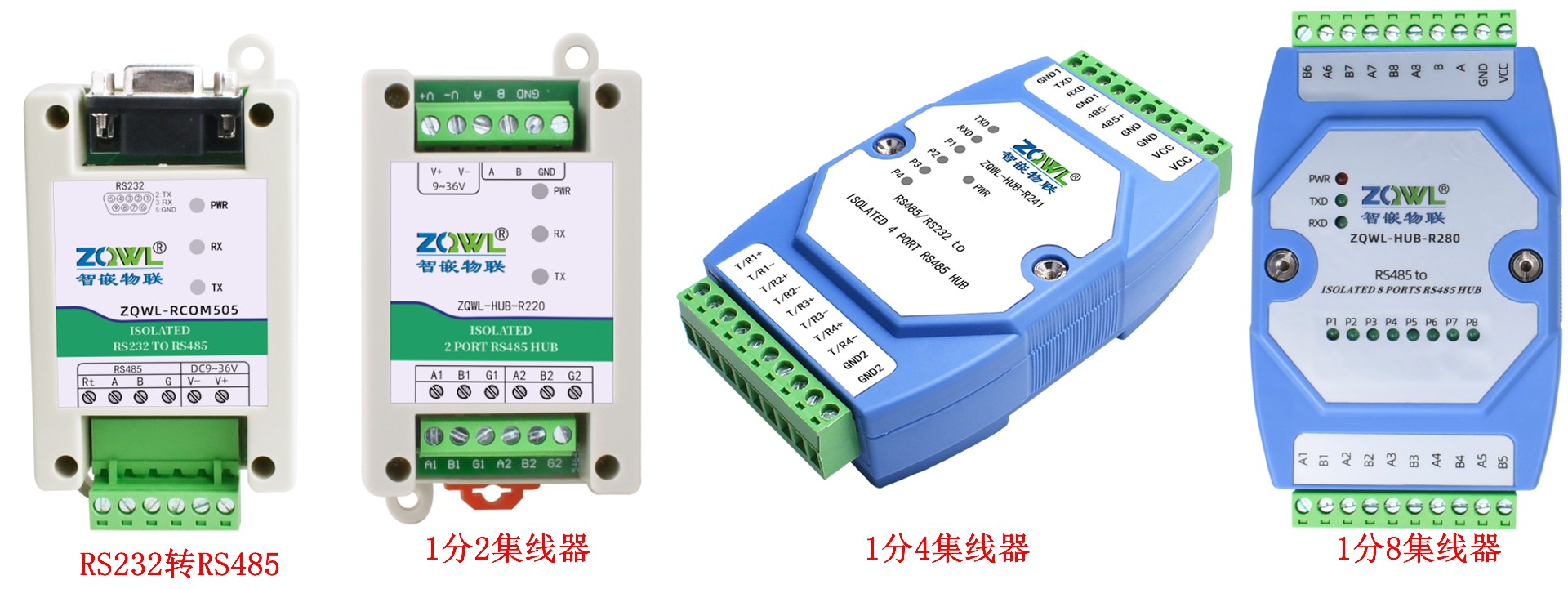

图1 智嵌物联RS485集线器系列

智嵌物联RS485集线器特性：

1.DC9~36V供电，防反接，兼容工程中常用的DC12V/24V供电。

2.电源、信号全隔离，隔离耐压高达3KV，极大增强抗干扰能力并保护后端设备。

3.控制逻辑为硬件自动完成，零延时自动收发转换。

4.全接口防雷防静电。

5.波特率支持300~460800bps，满足大部分应用场景。

6.每路RS485通信距离至少1200米。

二、RS485集线器具有什么功能？

RS485中继功能

由于485总线传输距离的延长，或者485总线中的485设备的增多，会使得485信号不断的衰减，最后可能导致485总线不稳定甚至不能使用，智嵌物联RS485集线器可以对已有的485信号进行增强和放大，增加RS-485总线网络中485设备的数目。

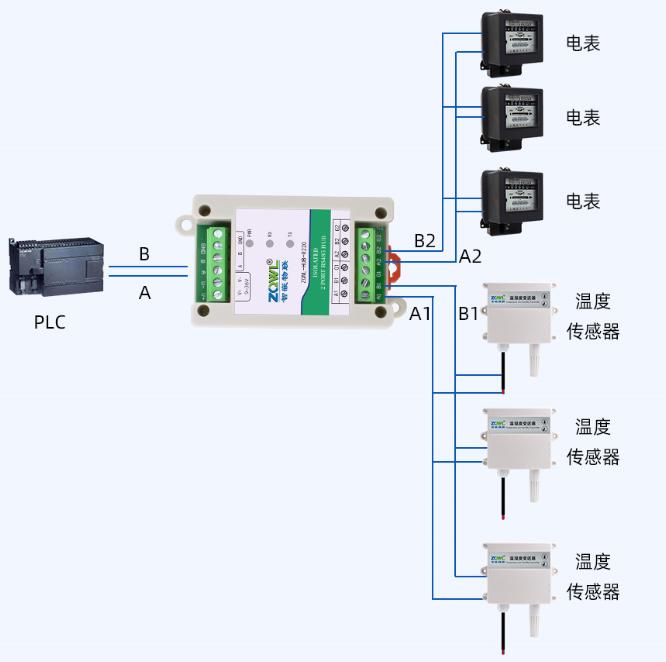

RS485扩展功能

智嵌物联RS485集线器可以实现1路RS485到2/4/8路RS485的扩展，成倍增加网络内RS485设备的数量。


RS485隔离

在工业现场施工当中，由于485总线的距离比较远，容易形成产生共模干扰，导致485总线稳定性降低。智嵌物联RS485集线器将主从RS485之间的信号、电源全部进行了隔离，隔离电压高达3KV，可以有效的将485总线相互隔离，将总线上的共模干扰路径切断，提高485总线稳定性。

三、RS485集线器能解决什么实际的工程问题？
从上文中，我们知道了集线器的特性、功能，那么我们就来看看RS485集线器能解决什么实际的工程问题吧。

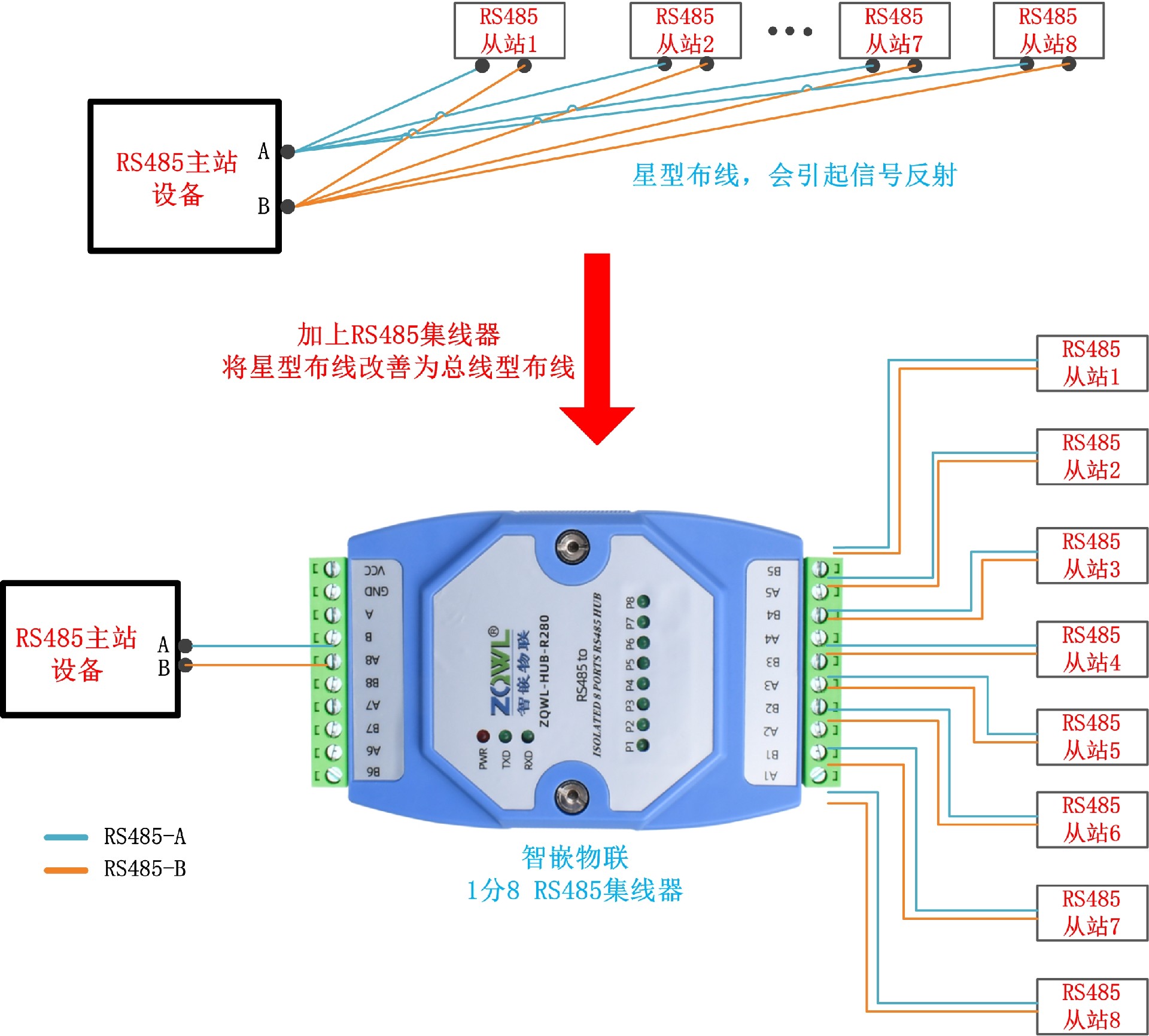

1、改善布线网络，减少总线信号反射
由于RS485为总线结构，要求各挂接设备与总线连接线尽量短，不能连接成星形分支结构，否则会造成信号反射，影响通讯可靠性。而实际应用中监控设备往往比较分散，要满足以上布线要求或十分困难、或增加工程成本。此时可以使用RS485集线器将分散的RS485设备管理起来，确保RS485总线主干线的稳定性。

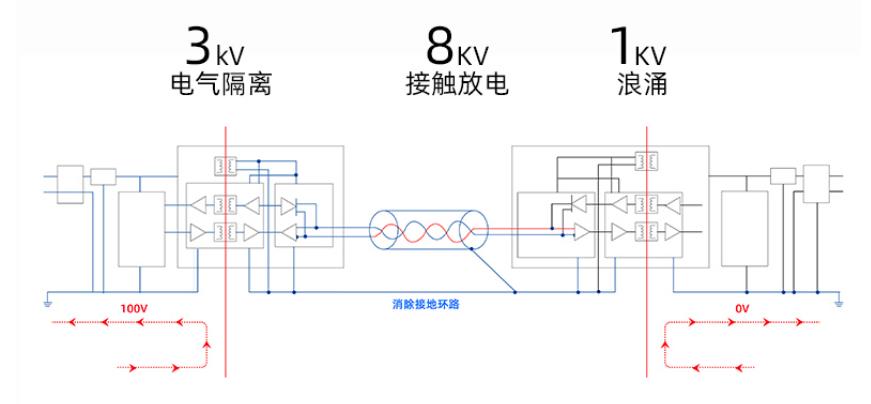

2、消除共模干扰，提高RS485总线稳定性

智嵌物联RS485集线器电源、信号全隔离，可以有效切断共模干扰路径，确保RS485总线不受地环回路的干扰。

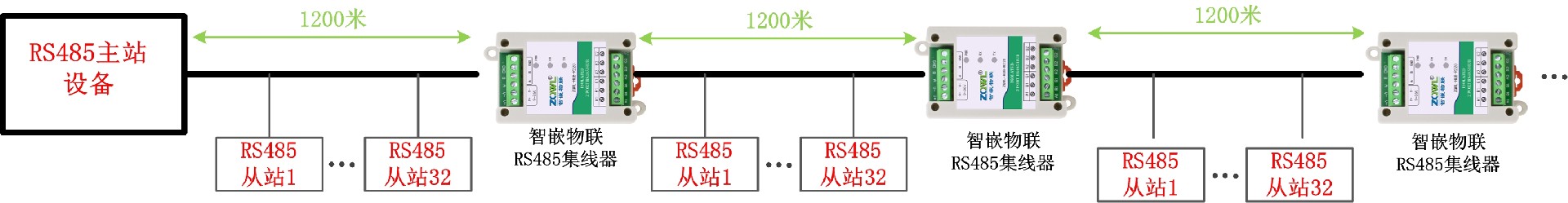

3、延长通信距离、增加总线节点数量
