光耦隔离型继电器模组，是实现开关量采集（输入）和继电器输出的IO控制板，可以实现弱电控制强电、小电流控制大电流的目的。广泛运用于控制灯光、交流接触器、电机、门禁、电磁阀等，产品2~24路可选。产品采用光耦隔离放大输入信号，3KV的隔离电压有效保护电路。兼容NPN/PNP输入。继电器输出负载电流10A，继电器品牌宏发和欧姆龙可选。

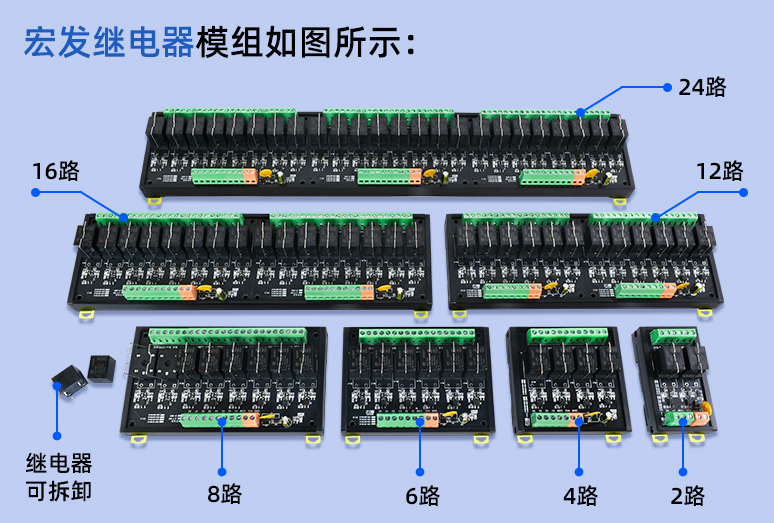

宏发继电器模组如图所示：

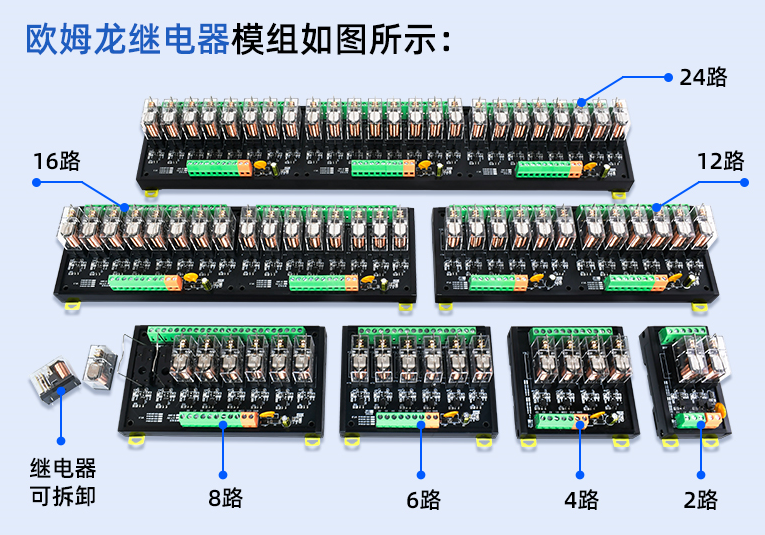

欧姆龙继电器模组如图所示：
一、产品特性
◆ 工业级；
◆ 2~24路10A大功率继电器，具有常开、常闭、公共端触点，继电器品牌欧姆龙、宏发可选；
◆ 2~24路DI开关量输入（干节点、湿节点、NPN、PNP兼容）；
◆ 光耦隔离保护，隔离耐压3KV；
◆ 每路继电器均可拆卸，方便用户后期维护；
◆ 35mm标准导轨安装；
◆ 丰富的LED状态指示灯，快速定位问题；
◆ 阻燃材料；
◆ 工作温度：-40℃~+85℃；
二、 硬件接口

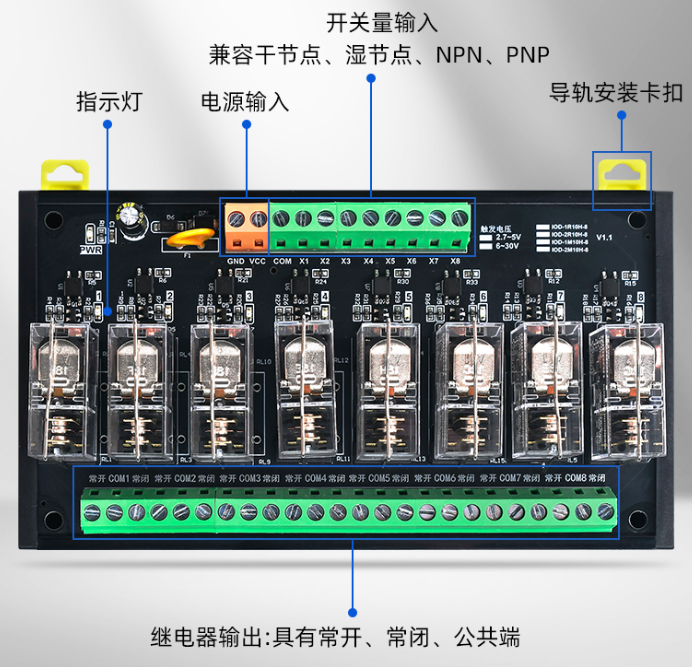

智嵌物联研发的光耦隔离型继电器模组，具有2~24路DI输入（兼容干节点、湿节点、NPN、PNP）、2~24路DO继电器输出。下面是8路欧姆龙继电器模组的硬件接口图。

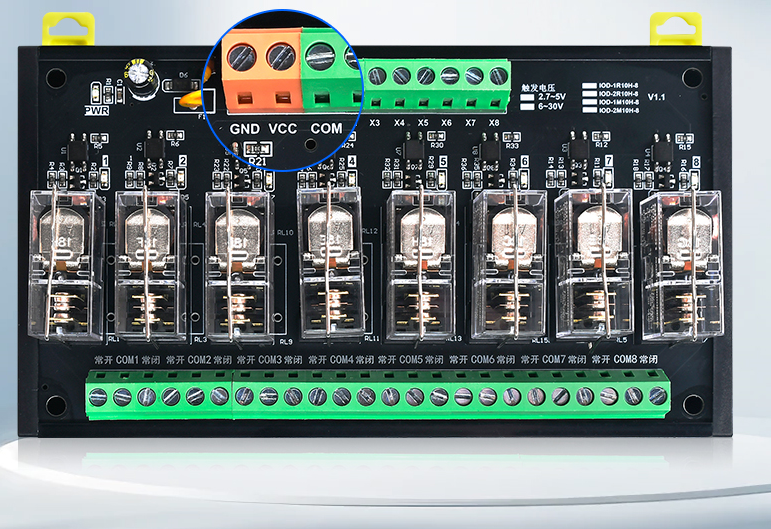

三、输入NPN/PNP兼容
2~24路DI开关量输入（干节点、湿节点、NPN、PNP兼容），触发电压2.7V~5V、6V~30V可选。

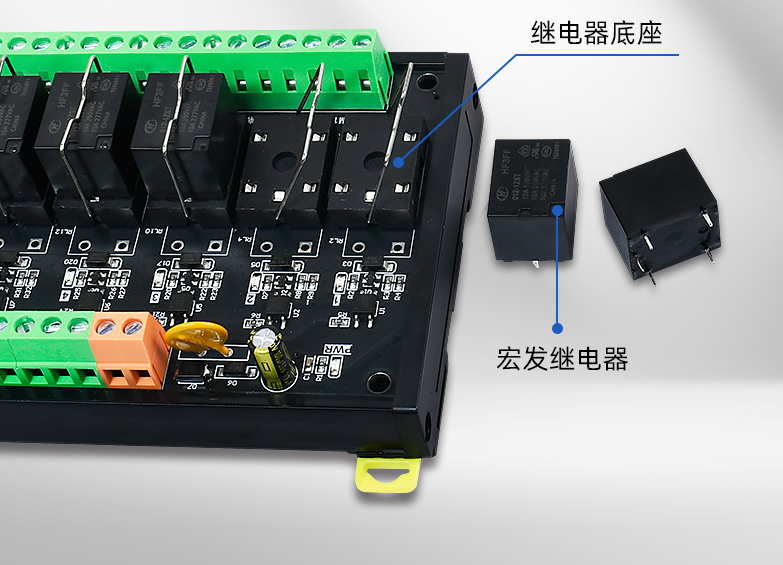

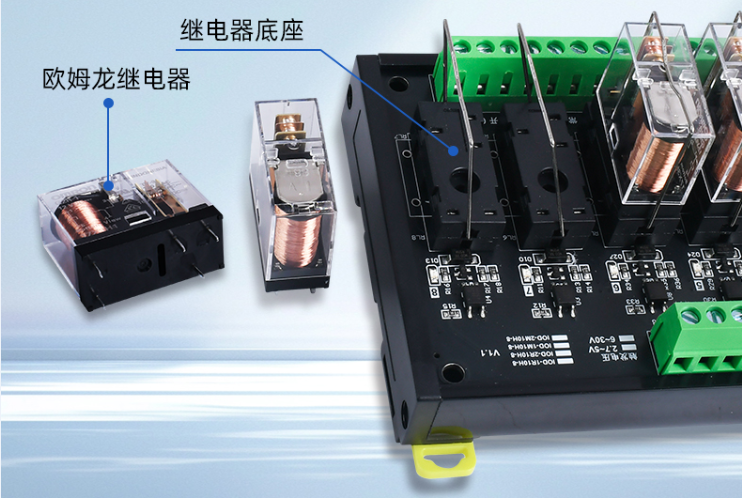

四、宏发/欧姆龙继电器可拆卸
每路继电器电路独立，可拆卸，带底座、可兼容其它品牌继电器方便更换与维修。

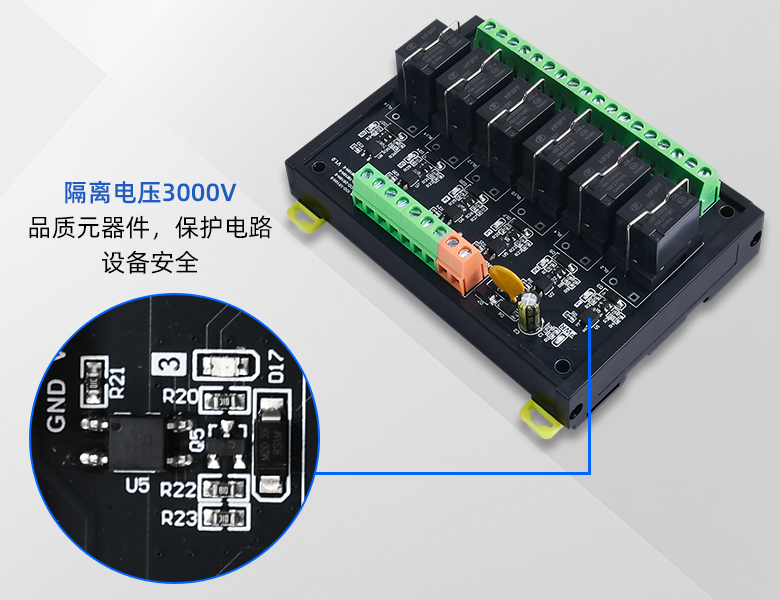

五、3KV光耦隔离
产品采用光耦隔离放大输入信号，3KV的隔离电压有效保护电路有效的解决了控制器在驱动能力不足的情况下控制继电器输出

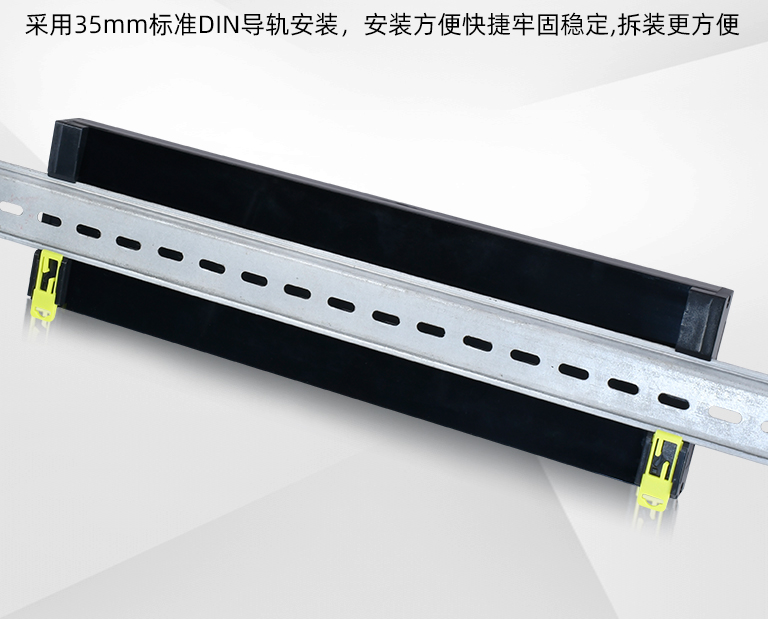

六、导轨安装
七、典型应用

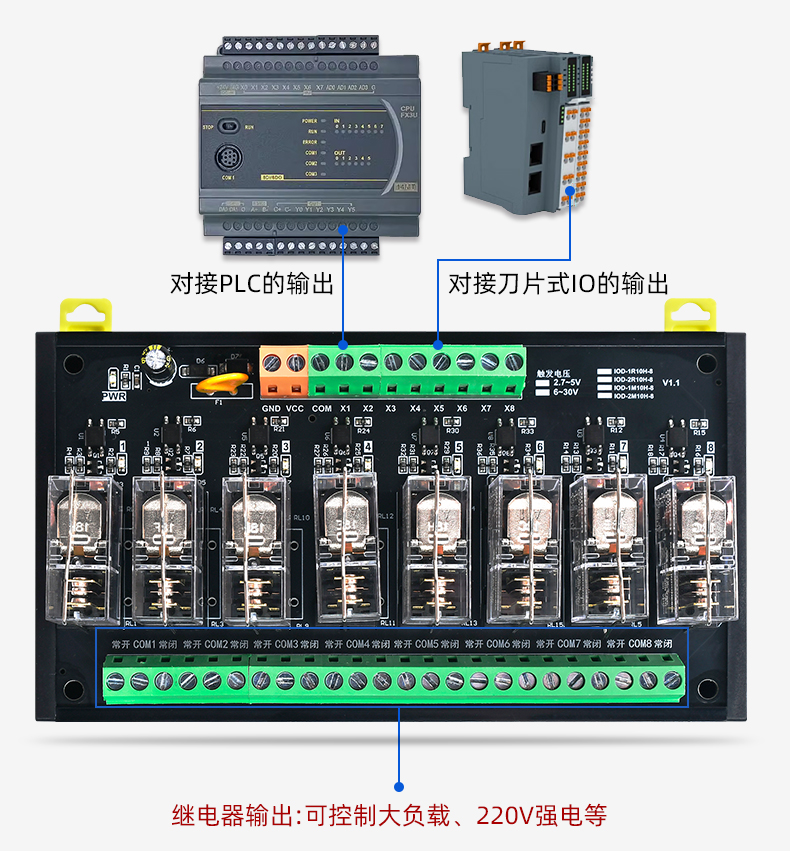

1、对接PLC、刀片式IO
许多PLC、刀片式IO等工控设备的DO输出接口，是晶体管输出，没有内置继电器，从而无法控制220V强电或大功率设备。智嵌物联的光耦隔离型继电器模组可以轻松对接PLC等工控设备的输出接口，实现弱电控强电的目的。

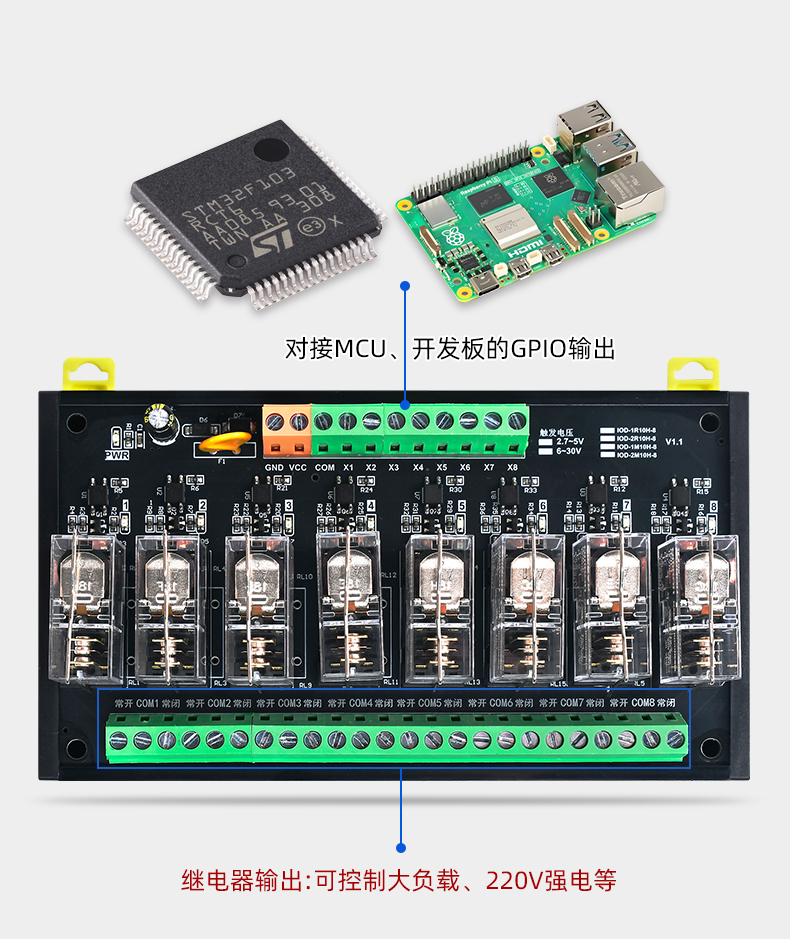

2、对接单片机MCU、树莓派、Arduino等
单片机MCU、树莓派、Arduino等引出的GPIO，一般是3.3V或5V输出，无法直接控制大功率设备或220V强电设备。3.3V/5V的GPIO引脚，可以直接接到继电器模组的DI输入端，实现控制继电器的开断，从而实现弱电控强电的目的。
3，对接按钮、光电开关等传感器

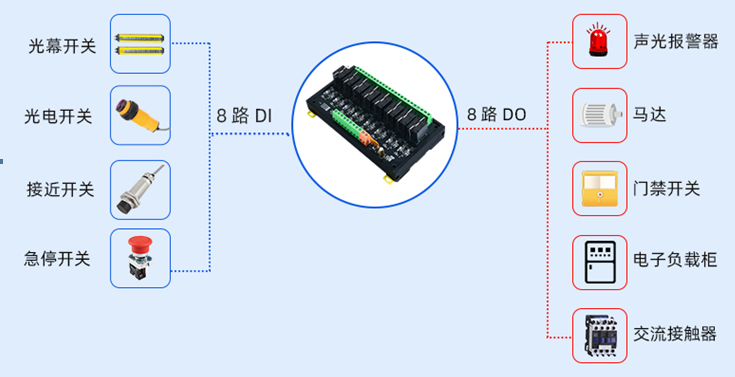

开关量输出的传感器，如光电开关、急停开关、接近开关等，可以直接接到继电器模组的开关量输入接口。当传感器有信号输出时，继电器模组对应的继电器会闭合。
关于智嵌物联

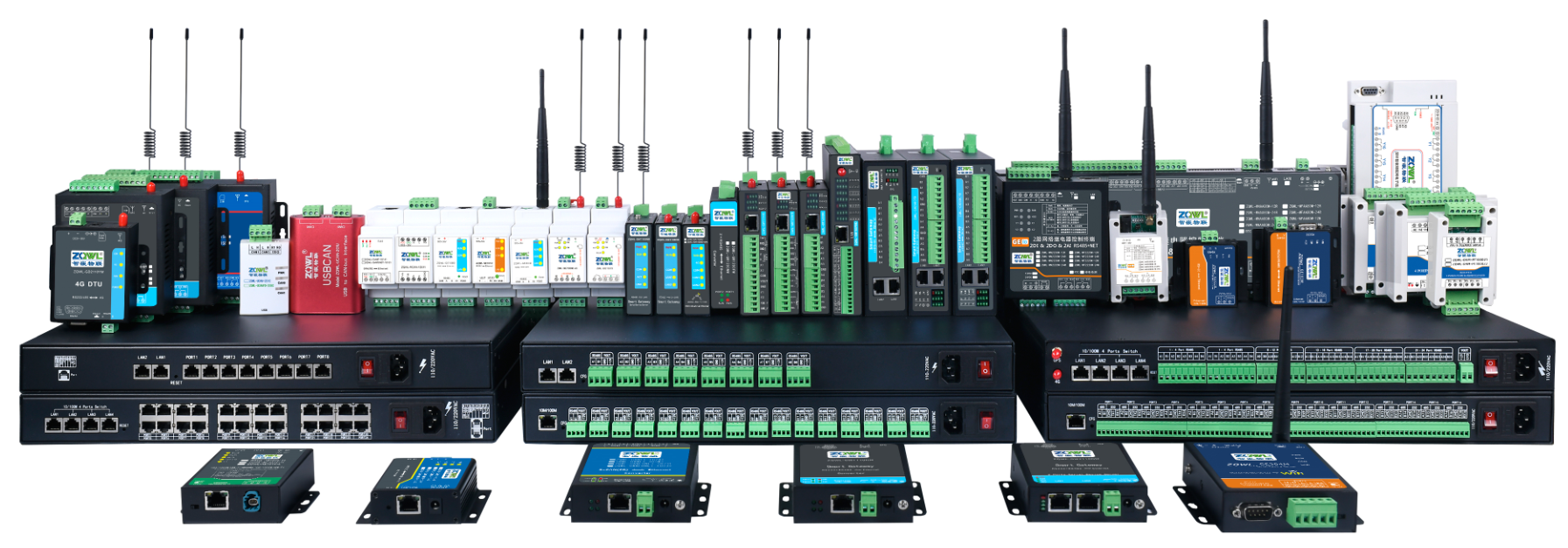

深圳智嵌物联网电子技术有限公司是一家集研发、生产、销售于一体的高新技术型企业，深耕工业物联网行业十余年，可为客户提供以下系列产品：智嵌云平台、串口服务器、4G工业路由网关、4GDTU/RTU、IO继电器控制器、CAN(FD)转换器、车载以太网、RS485集线器、模拟量采集器、工业交换机等。公司拥有自己的研发团队,研发实力雄厚，所有产品均自主研发，品质可控。智嵌物联产品可定制开发，可OEM/ODM，有核心模块供客户集成。物联网项目一站式设备供应商。
