ZQWL-AES6502是智嵌物联自主研发生产的一款2+5端口千兆车载以太网（100/1000BASE-T1）交换机。具有2个RJ45千兆网口（100BASE-Tx/1000BASE-T）、5个千兆车载以太网接口（100/1000BASE-T1）；设备支持镜像监控模式、手动设置模式、全自动模式等；具有丰富的指示灯，设备工作状态一目了然。该设备是最通用的车载以太网工具，可作为动态监听工具、媒介转换器、车载以太网交换机来使用。

功能特点：

     DC9~36V宽压供电设计，支持12V/24V的供电系统。

     5个千兆车载以太网接口，100/1000BASE-T1，接口形式： H-MTD、TEMatenet、5.08 OPEN端子可选。

     2个千兆普通标准以太网100BASE-Tx/1000BASE-T，接口形式：RJ45。

     支持镜像监控模式，普通以太网接口CH7端口可抓取CH1~CH6端口的所有报文数据并发出。

     支持 100/1000Mbps 通信。车载以太网端可手动设置通信速率。

     车载以太网端可设置成主机（Master）或从机（Slave）。设置后无需重启设备即可生效。

     支持自动模式，能自动匹配用户车载以太网设备的主/从模式、通信速率（100/1000Mbps），即插即用，无需设置。

     内置符合 OPEN Aliances 标准的 100/1000BASE-T1滤波器。

     丰富的状态指示灯，设备工作状态一目了然。

     支持OEM、ODM。

基本功能

     具有2个RJ45千兆网口（100BASE-Tx/1000BASE-T）、5个千兆车载以太网接口、接口形式：H-MTD、TEMatenet、5.08 OPEN端子可选。

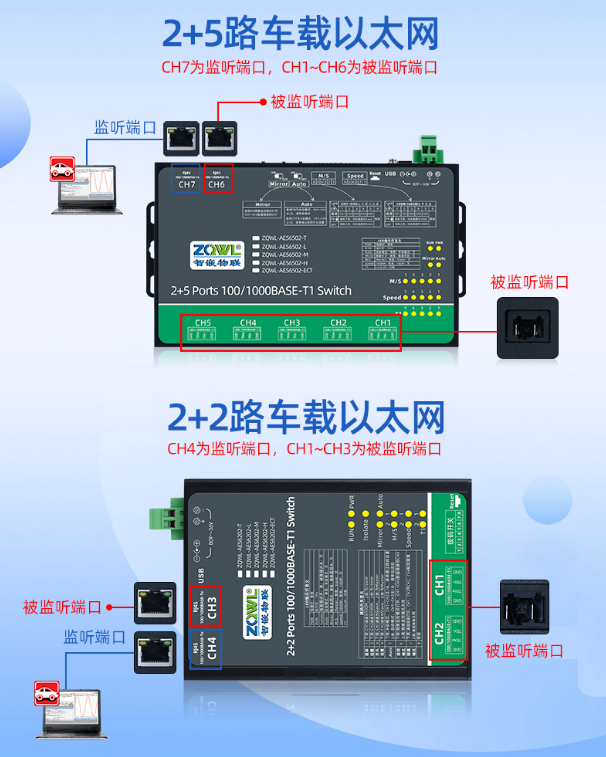

镜像监听（bypass）

     在不影响被监听设备正常通信的情况下，可抓取被监听端口的所有报文数据并发到监听端口，便于工程师发现问题、定位问题，提高效率。

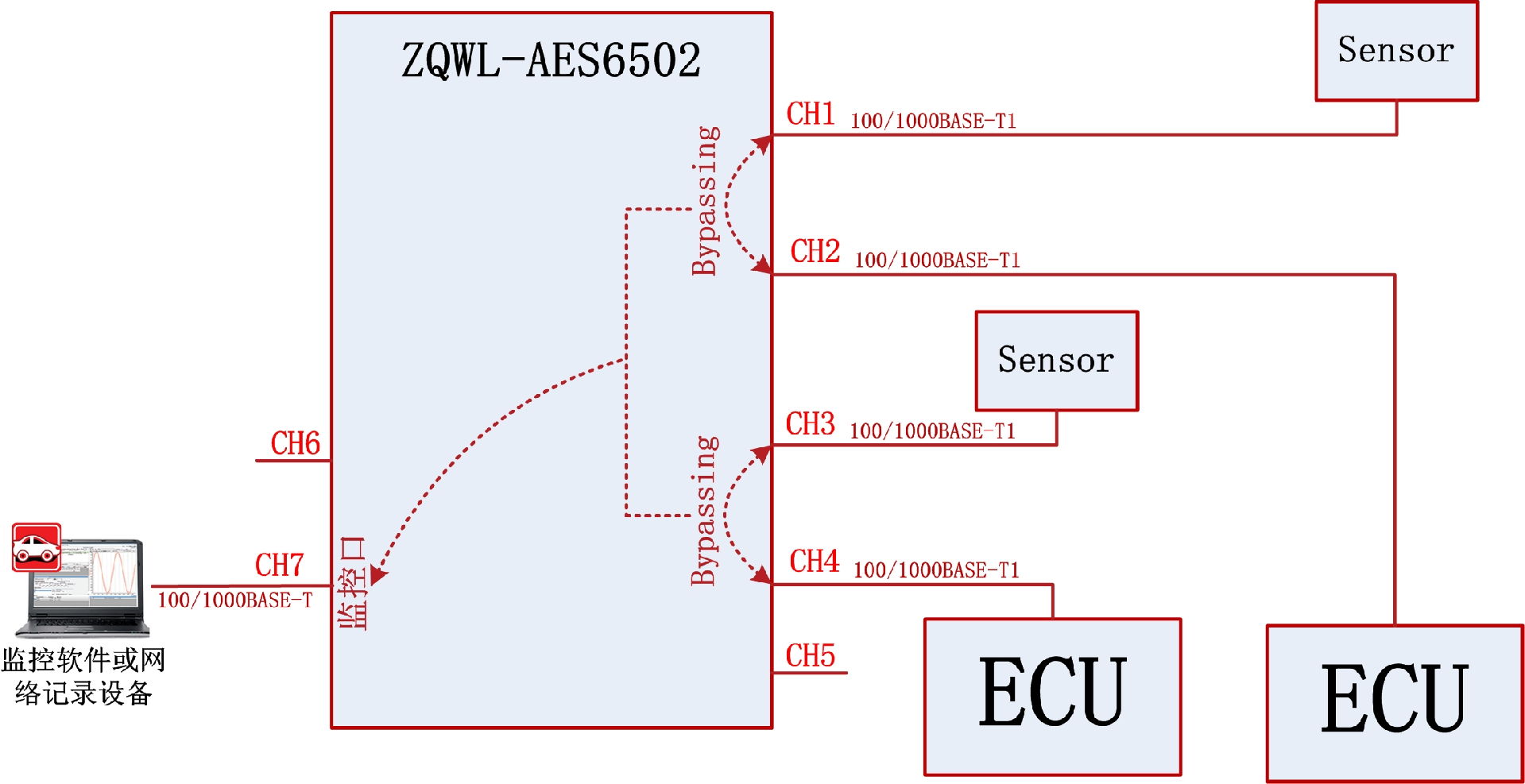

应用场景一：监听两对车载以太网设备之间的通信数据（Bypass功能）

     典型的应用场景是 ZQWL-AES6502的车载以太网接口CH1、CH2连接两个车载以太网通信设备，CH3、CH4连接两个车载以太网通信设备，镜像监控口CH7连接一个以

太网记录设备或PC电脑，将网络中的通信数据都通过 镜像监控端口CH7传递给以太网记录设备或PC电脑。

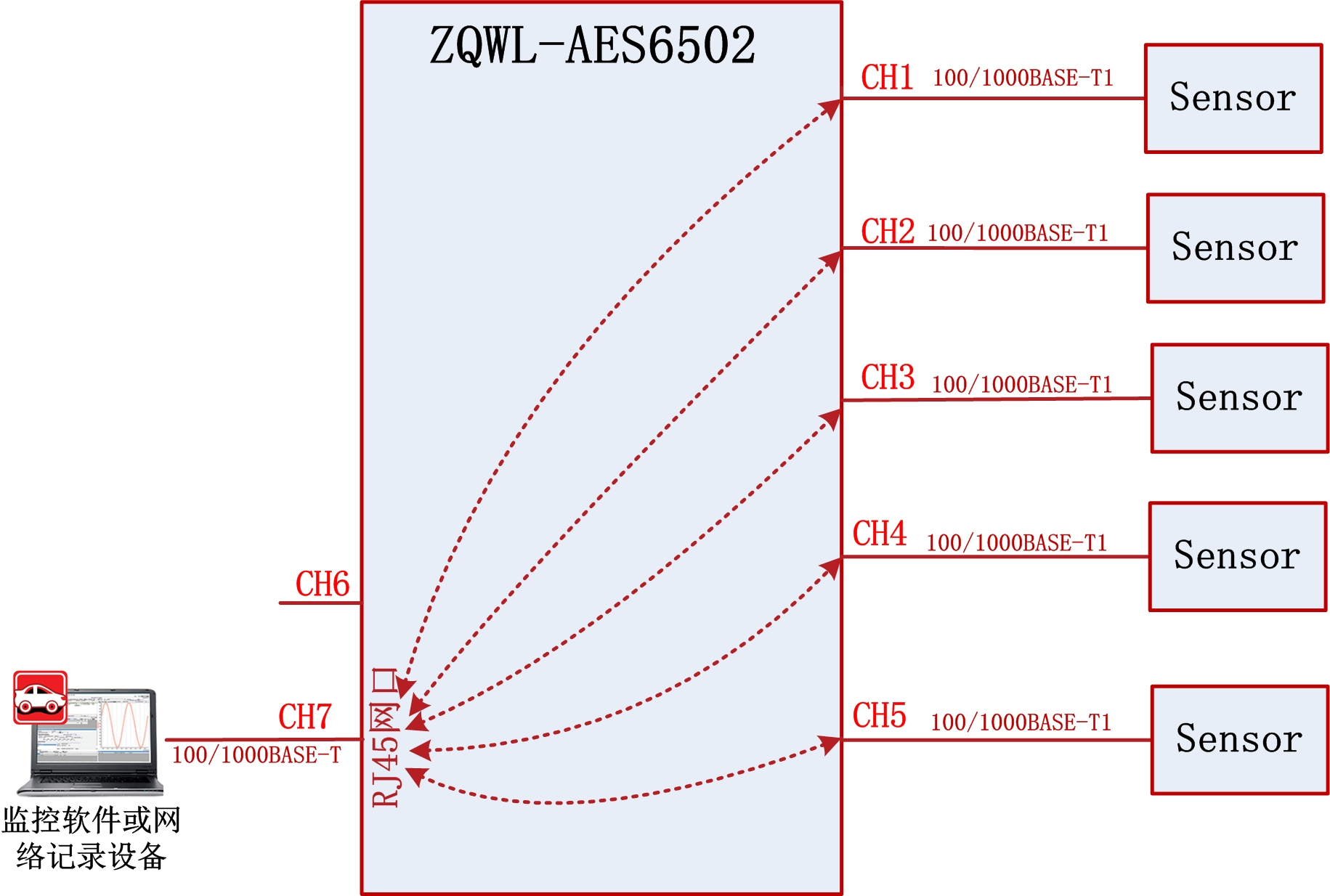

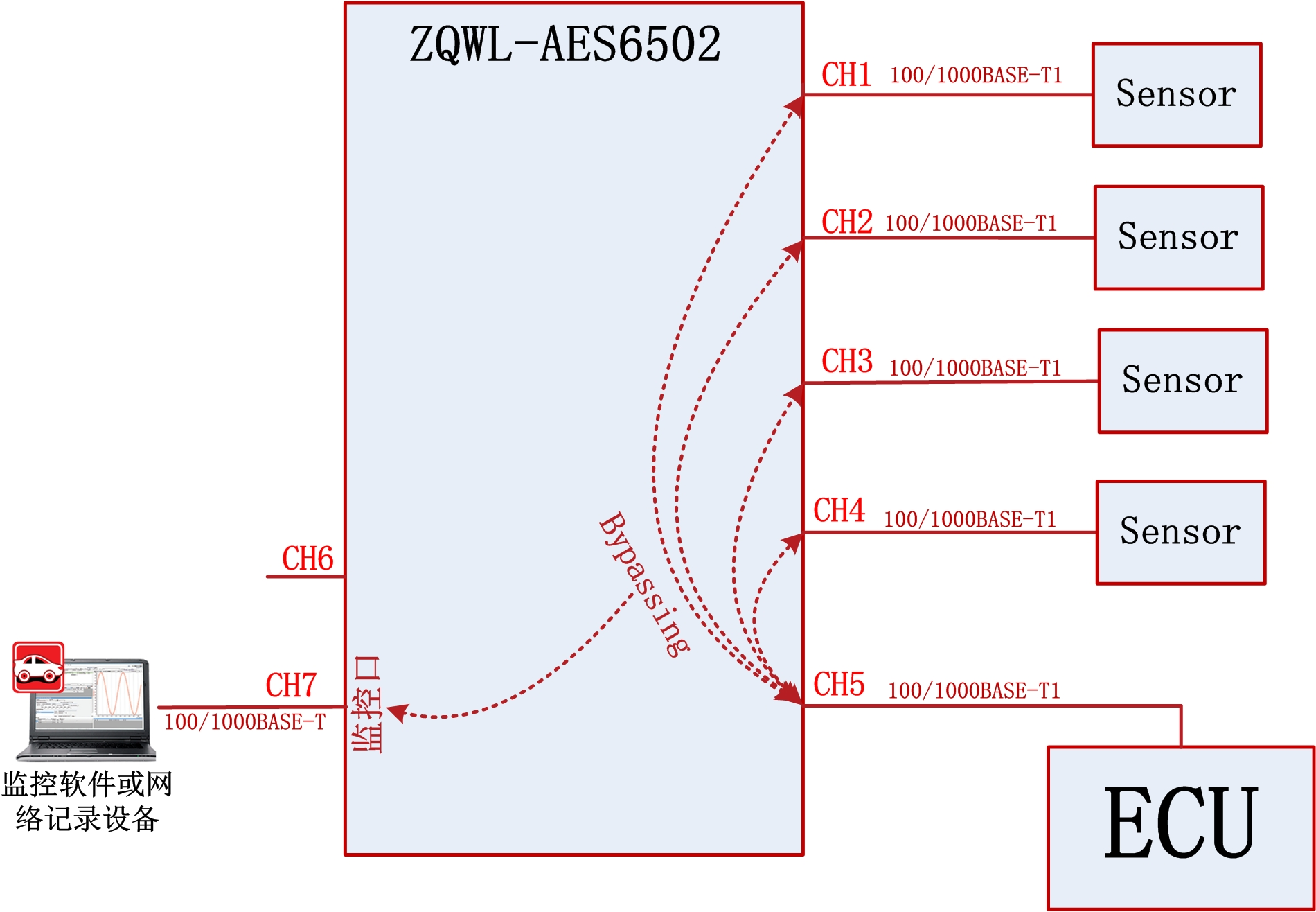

应用场景二：多路车载以太网数据采集及监听

     一个车载ECU采集4个车载以太网Sensor数据，同时CH7通道监听CH1~CH5通道的所有数据报文。

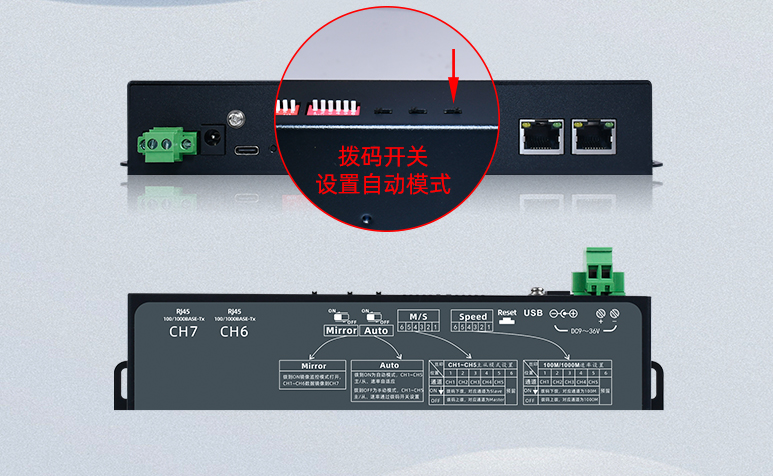

自动模式（Auto）

     当自动模式打开时(Auto拨到ON)，车载以太网接口CH1~CH5通道，能自动匹配用户车载以太网设备的主/从模式、通信速率(100/1000Mbps)极大方便了用户的使用过程，特别用在生产线测试场景时，方便高效。

     自动模式特别适合应用于待测车载以太网设备经常变换或者待测车载以太网设备的主从模式、通信速率未知的场景。

媒介转换器

     可以实现千兆车载以太网（100/1000BASE-T1）到 RJ45普通以太网（100/1000BASE-TX）的转换的功能。实现了普通以太网和千兆车载以太网的物理层点对点的双向透明转换，不存储或修改任何以太网数据包。

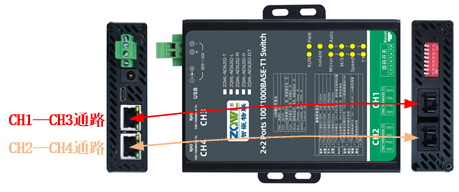

隔离模式

     隔离模式打开，车载以太网接口CH1通道与普通以太网接口CH3通道可以进行数据透传交互;车载以太网接口CH2通道与普通以太网接口CH4通道可以进行数据透传交互。CH1/CH3与CH2/CH4之间是隔离的，不能进行数据交互，相当于两台独立的车载以太网(T1)和普通以太网(RJ45)的媒介转换器。

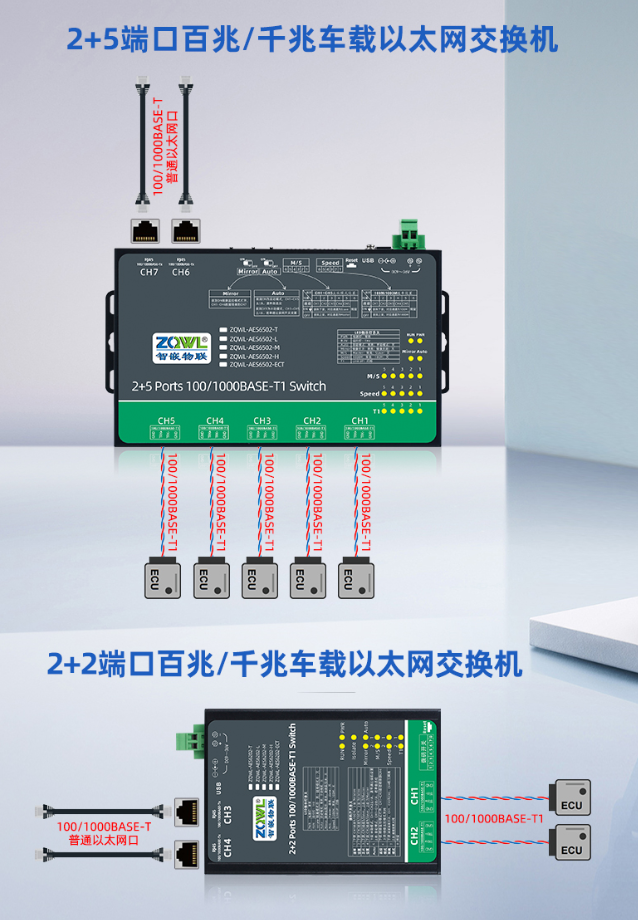

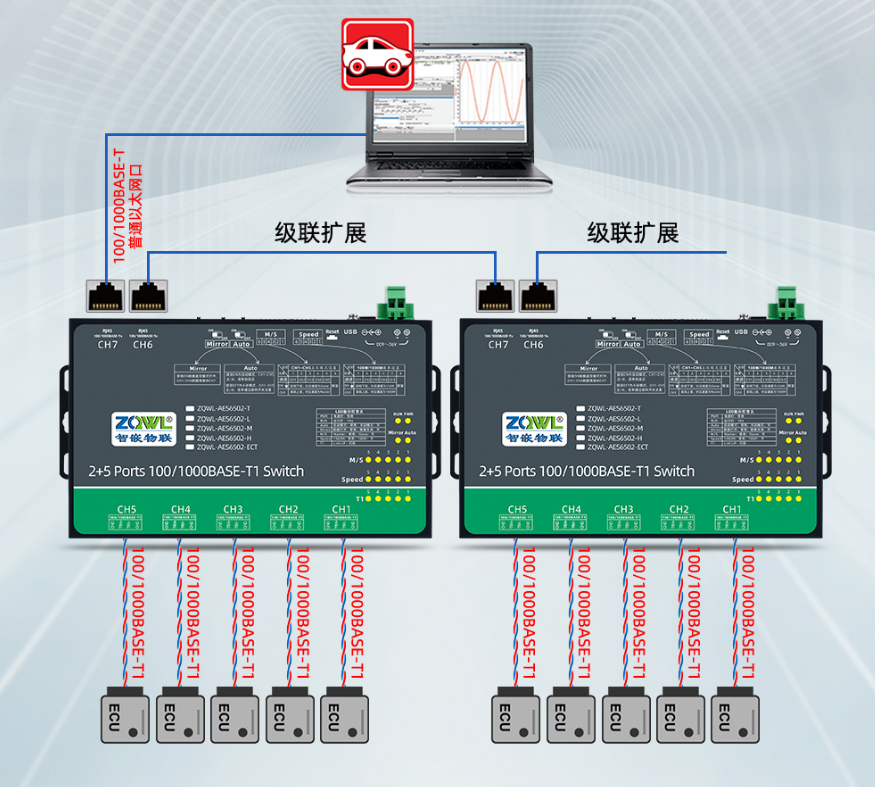

设备级联

     当用户需要同时测试更多的车载以太网设备时，用户可以使用两个网口来实现设备之间的级联，从而达到增加车载以太网端口的目的。

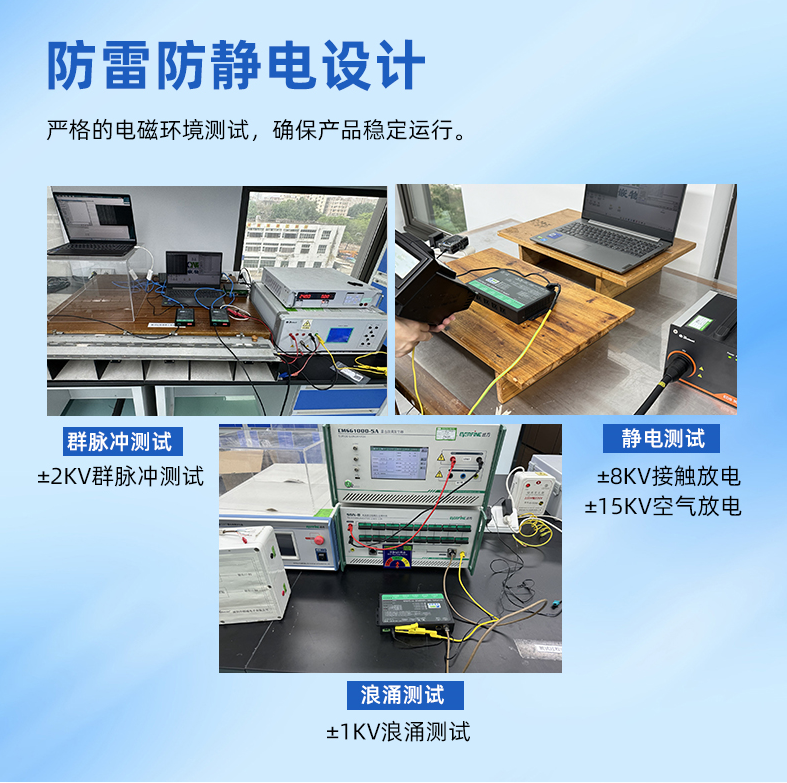

防雷防静电设计

智嵌物联车载以太网产品系列介绍

车载以太网转换器

     ZQWL-AE101B 系列是一款百兆车载以太网（100BASE-T1）到 RJ45普通以太网（100BASE-TX）的转接器。该设备实现了普通以太网和百兆车载以太网的物理层点对点的双向透明转换，不存储或修改任何以太网数据包。

     ZQWL-AE101K系列是一款千兆车载以太网（100/1000BASE-T1）到 RJ45普通以太网（100/1000BASE-T）的转接器。该设备实现了普通以太网和千兆车载以太网的物理层点对点的双向透明转换，不存储或修改任何以太网数据包。

     ZQWL-AE101G系列是一款万兆车载以太网（2.5/5/10GBASE-T1）到 RJ45普通以太网（2.5/5/10GBASE-R）的转接器。该设备实现了普通以太网和万兆车载以太网的物理层点对点的双向透明转换，不存储或修改任何以太网数据包。

天猫购买地址：点击购买

京东购买地址：点击购买

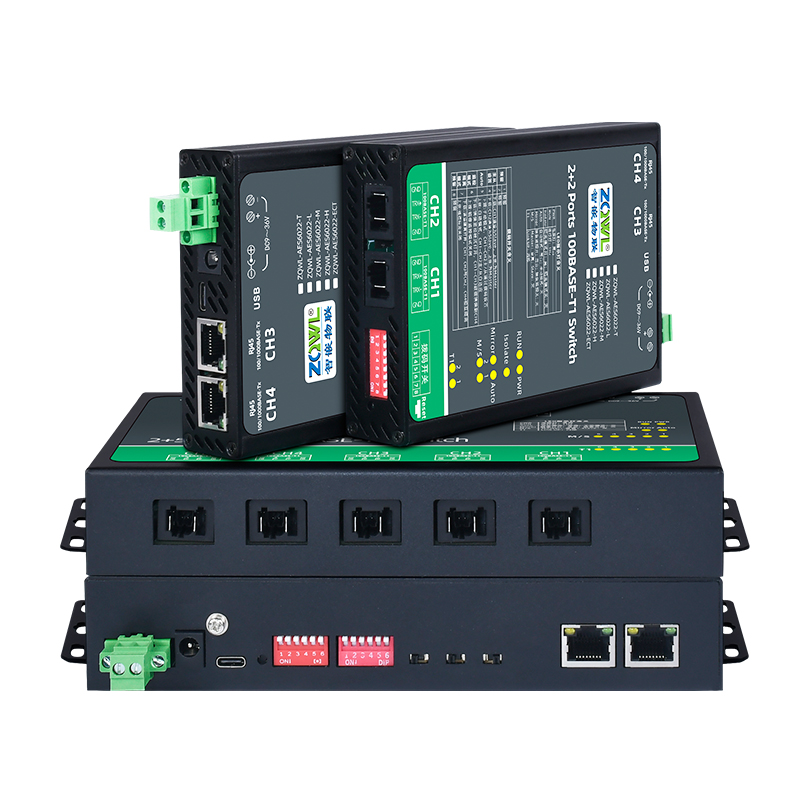

车载以太网交换机

     ZQWL-AES6022是智嵌物联自主研发生产的一款2+2端口百兆车载以太网（100BASE-T1）交换机。具有2个千兆RJ45网口（100BASE-Tx/1000BASE-T）、2个百兆车载以太网接口（100BASE-T1）；设备支持镜像监控模式、端口隔离模式、手动设置模式、自动模式等；具有丰富的指示灯，设备工作状态一目了然。该设备是最通用的百兆车载以太网工具，可作为动态监听工具、媒介转换器来使用。

     ZQWL-AES6202是智嵌物联自主研发生产的一款2+2端口千兆车载以太网（100/1000BASE-T1）交换机。具有2个RJ45网口（100BASE-Tx/1000BASE-T）、2个车载以太网接口（100/1000BASE-T1）；设备支持镜像监控模式、端口隔离模式、手动设置模式、全自动模式等；具有丰富的指示灯，设备工作状态一目了然。该设备是最通用的车载以太网工具，可作为动态监听工具、媒介转换器来使用。

     ZQWL-AES6052是智嵌物联自主研发生产的一款5+2端口百兆车载以太网（100BASE-T1）交换机。具有2个千兆RJ45网口（100BASE-Tx/1000BASE-T）、5个百兆车载以太网接口（100BASE-T1）；设备支持镜像监控模式、端口隔离模式、手动设置模式、全自动模式等；具有丰富的指示灯，设备工作状态一目了然。该设备是最通用的车载以太网工具，可作为动态监听工具、媒介转换器来使用。

     ZQWL-AES6502是智嵌物联自主研发生产的一款5+2端口千兆车载以太网（100/1000BASE-T1）交换机。具有2个千兆RJ45网口（100BASE-Tx/1000BASE-T）、5个千兆车载以太网接口（100/1000BASE-T1）；设备支持镜像监控模式、端口隔离模式、手动设置模式、全自动模式等；具有丰富的指示灯，设备工作状态一目了然。该设备是最通用的车载以太网工具，可作为动态监听工具、媒介转换器来使用。

天猫购买地址：点击购买

京东购买地址：点击购买

车载以太网线束

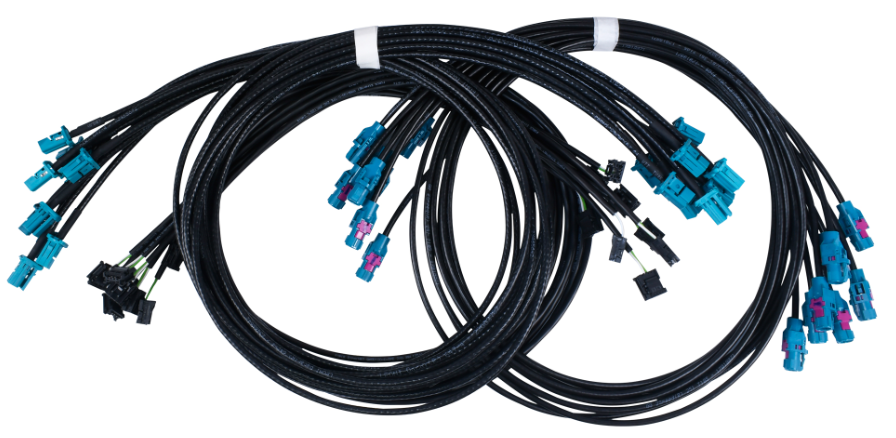

     智嵌物联可为客户提供罗森伯格H-MTD、泰科TEMatenet、莫仕Molex、安费诺、电连ECT等端口的车载以太网线束，其他接口的可联系客服定制，一根也定制！

天猫购买地址：点击购买

京东购买地址：点击购买

CAN通信、IO控制板、串口服务器、4G DTU/RTU等

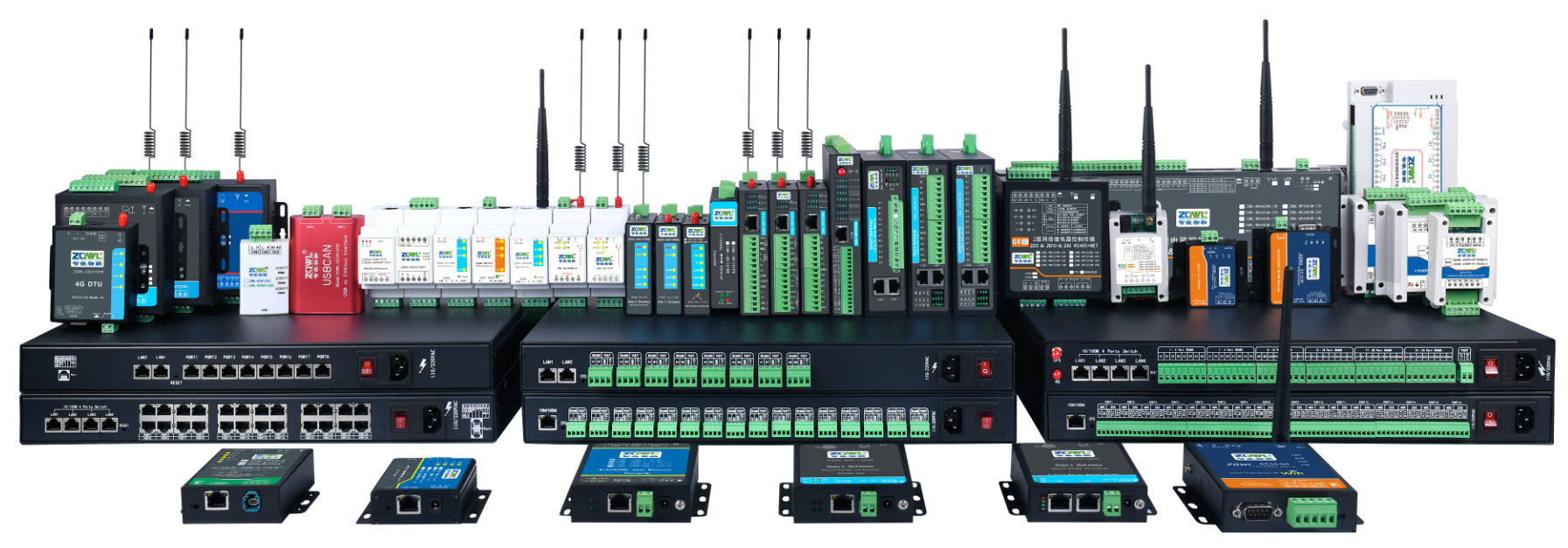

     深圳智嵌物联网电子技术有限公司是一家集研发、生产、销售于一体的高新技术型企业，深耕工业物联网行业十余年，可为客户提供以下系列产品：串口服务器、4G工业路由网关、4G DTU/RTU、IO继电器控制器、CAN(FD)转换器、车载以太网、RS485集线器、模拟量采集器、工业交换机等。公司拥有自己的研发团队,研发实力雄厚，所有产品均自主研发，品质可控。智嵌物联产品可定制开发，可OEM/ODM，有核心模块供客户集成。物联网项目一站式设备供应商。
